JGX-0160D-4.8A Drahtseil-Vibrationsisolator – Lösungen für raue Umgebungen

Wenn Standardisolatoren nicht ausreichen

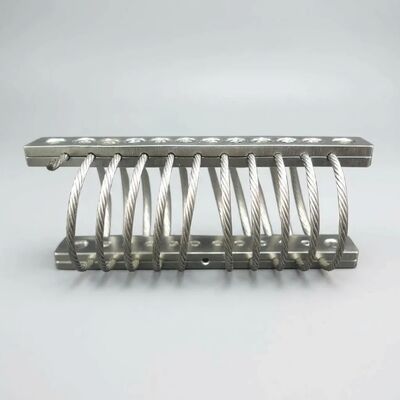

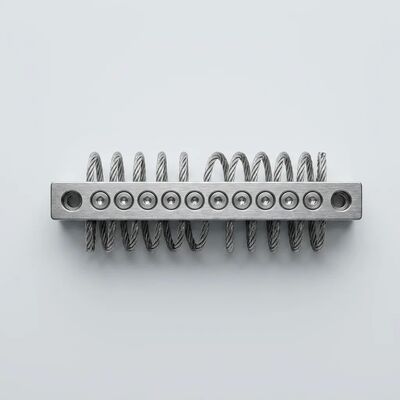

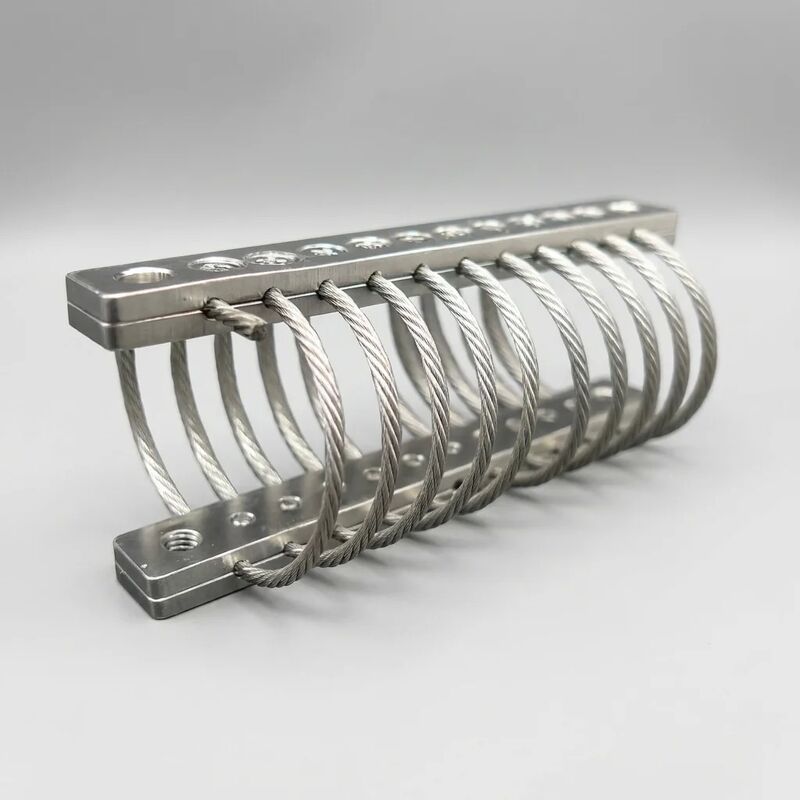

In Umgebungen, in denen Salznebel Metalloberflächen innerhalb von Monaten angreift, in denen die Umgebungstemperatur zwischen Tag und Nacht um 80 °C schwankt und in denen die Zugänglichkeit der Ausrüstung eine routinemäßige Wartung undurchführbar macht, versagen herkömmliche Gummi- und Federisolatoren vorhersehbar. DerJGX-0160D-4.8ADer Drahtseilschwingungsisolator wurde speziell für diese Bedingungen entwickelt und kombiniertAll-Achsen-Multirichtungs-Vibrationsisolierungmit einemwartungsfreie verlängerte LebensdauerDadurch entfallen die geplanten Austauschzyklen, die bei Elastomer-Alternativen üblich sind. Im Kern: eine 6-Spulen-Helix aus elektropoliertem 4,8-mm-Drahtseil aus Edelstahl 304, ausgelegt für eine statische Belastung von 160 kg, zuverlässig im Betrieb von -40 °C bis +120 °C.

Umweltbeständigkeit: Für eine lange Lebensdauer ausgelegt

Salznebel und Meeresatmosphäre

Edelstahl 304 mit elektropolierter Oberflächenbehandlung bietet eine passive Chromoxidschicht, die sich bei Kratzern selbst repariert – ein entscheidender Vorteil gegenüber lackierten oder beschichteten Halterungen aus Kohlenstoffstahl, die beim ersten Bruch der Beschichtung zu korrodieren beginnen. Beim unabhängigen Salzsprühtest gemäß ASTM B117 übertrifft das elektropolierte SS304-Drahtseil die Anforderungen1.000 Stundender Belichtung ohne Lochfraß oder strukturellen Abbau, wodurch der JGX-0160D-4.8A geeignet ist für:

• Ausrüstungsdecks für Offshore-Plattformen (Pumpen, Generatoren, Kompressoren)
• Industrieanlagen an der Küste im Umkreis von 5 km um die Küste
• Maschinenräume für Handelsschiffe (Motorlager, Zusatzausrüstung)
• Hafen- und Hafeninfrastruktur (Förderantriebe, Kranaggregate)

Temperaturextreme ohne Leistungsdrift

Das Fehlen von Elastomerelementen bedeutet, dass beim JGX-0160D-4.8A weder die Glasübergangsversteifung auftritt, die Gummiisolatoren unter -20 °C unwirksam macht, noch die thermische Erweichung, die bei über 70 °C zu einem Durchhängen führt. Es istDie Steifigkeitsschwankung über den gesamten Bereich von -40 °C bis +120 °C beträgt weniger als 5 %., bestätigt durch temperaturzyklische dynamisch-mechanische Analyse. Diese Stabilität ist von entscheidender Bedeutung für Geräte, die in unbeheizten Anlagen in der Arktis, in Außenanlagen im Nahen Osten oder in Motorräumen installiert werden, in denen die Umgebungstemperatur regelmäßig 90 °C übersteigt.

Feuchtigkeit, Abwaschen und chemische Belastung

Über Meeresumgebungen hinaus widersteht die elektropolierte SS304-Konstruktion der anhaltend hohen Luftfeuchtigkeit tropischer Anlagen, den aggressiven Reinigungschemikalien, die in Waschzyklen der Lebensmittelverarbeitung verwendet werden, und der leicht sauren Atmosphäre, die in bestimmten chemischen Verarbeitungs- und Abwasseraufbereitungsanlagen zu finden ist. Im Gegensatz zu lackierten Oberflächen, die Feuchtigkeit in Mikrospalten einschließen, beseitigt die elektropolierte Oberfläche Oberflächenporosität und reduziert die effektive Oberfläche, die für die Anhaftung von Verunreinigungen zur Verfügung steht, um über 80 % im Vergleich zu bearbeitetem Edelstahl.

Warum sich der JGX-0160D-4.8A bei abgelegenen und unzugänglichen Installationen auszeichnet

Keine geplante Wartung – durch Design verifiziert

Bei Geräten, die auf Offshore-Plattformen, abgelegenen Pumpstationen oder erhöhten Strukturen installiert sind, bei denen ein Wartungsbesuch Kranzugang, Sicherheitsgenehmigungen und Produktionsausfälle erfordert, kann der wirtschaftliche Wert eines wartungsfreien Isolators nicht hoch genug eingeschätzt werden. Der JGX-0160D-4.8A hatKeine Verschleißteile: kein Gummielement, das ausgetauscht werden muss, keine Flüssigkeit, die nachgefüllt werden muss, keine Feder, die nachgespannt werden muss, und keine Klebeverbindung, die auf Trennung geprüft werden muss. Seine Dämpfungsleistung danach10 Millionen Ladezyklenbleibt innerhalb von 5 % des Ausgangswerts im Herstellungszustand – praktisch eine lebenslange Komponente für die meisten Industrieanlagen.

All-Achsen-Schutz für multidirektionale dynamische Umgebungen

Offshore-Plattformen, Handelsschiffe und mobile Geräte unterliegen Vibrationen, die von Natur aus multidirektional sind – welleninduziertes Nicken und Rollen kombiniert mit maschineninduzierter Vertikal- und Torsionsanregung, um komplexe, unvorhersehbare Belastungen zu erzeugen. Die Drahtseilgeometrie JGX-0160D-4.8A bietet OriginalitätAll-Achsen-Multirichtungs-Isolierungin einer einzigen kompakten Halterung, die gleichzeitig Energie im Kompressions-, Scher- und Rollmodus absorbiert. Dadurch entfällt der technische Aufwand, mehrere einachsige Isolatoren für jeden Freiheitsgrad zu spezifizieren und auszurichten.

Konsistente Leistung bei variabler Belastung

Vibrationsumgebungen sind selten statisch. Eine Pumpe, die bei Auslegungsdurchfluss reibungslos arbeitet, kann bei geringem Durchfluss kavitieren; Ein Kompressor, der bei Volllast ausgewuchtet ist, kann beim Start unterschiedliche Oberschwingungen erzeugen. Die Kombination aus amplitudenabhängiger Coulomb-Dämpfung und frequenzunabhängiger Hysteresedämpfung des JGX-0160D-4.8A sorgt dafürBreitbandisolation, die sich an veränderte Bedingungen anpasstohne dass eine manuelle Abstimmung oder Anpassung erforderlich ist – ein erheblicher Vorteil für Geräte, die mit unterschiedlichen Geschwindigkeiten, Lasten oder Prozessbedingungen betrieben werden.

Technische Spezifikationen

Anwendungsleitfaden nach Branche

Offshore-Öl und -Gas

Auf Offshore-Produktionsplattformen und FPSO-Schiffen wirkt sich die Betriebszeit der Ausrüstung direkt auf den Umsatz aus. Der JGX-0160D-4.8A ist für Pumpengestelle, Notstromaggregate, Luftkompressorpakete und Instrumentenlufttrockner spezifiziert, bei denen eine salzhaltige Atmosphäre und ein 24/7-Betrieb Isolationslösungen erfordern, die sich zwischen geplanten Abschaltungen nicht verschlechtern. Das wartungsfreie Design wird besonders für Geräte geschätzt, die sich auf unteren Decks oder in engen Räumen befinden, wo der Zugang zum Austausch des Isolators erhebliche Vorbereitungs- und Ausfallzeiten erfordern würde.

Kommerzielle Marine

Für Frachtschiffe, Passagierfähren, Schlepper und Serviceboote bietet der JGX-0160D-4.8A eine Vibrationsisolierung für die Hauptmotor-Hilfsausrüstung, HVAC-Kühleinheiten, Notfeuerlöschpumpen und Brückenelektronikkonsolen. Die All-Achsen-Isolierungseigenschaft berücksichtigt die kombinierte Roll-, Nick- und Hubbewegungsumgebung, die für auf Schiffen montierte Ausrüstung einzigartig ist, während die elektropolierte SS304-Konstruktion der anhaltenden Feuchtigkeit und gelegentlichen Salzwassereinwirkung von Installationen im Maschinenraum und auf Decksebene standhält.

Küsteninfrastruktur

Entsalzungsanlagen, LNG-Terminals, Hafenkrankraftwerke und Küstenkläranlagen werden in Atmosphären betrieben, in denen die Chloridablagerungsrate 50 mg/m² pro Tag überschreiten kann. Die elektropolierte Oberfläche des JGX-0160D-4.8A minimiert die Chloridanhaftung und eliminiert die Entstehungsstellen von Mikroflecken, die die Korrosion auf Standardhalterungen aus Edelstahl oder beschichtetem Kohlenstoffstahl beschleunigen.

Lebensmittel- und Getränkeverarbeitung

Die elektropolierte Oberfläche ist nicht nur korrosionsbeständig, sondern bietet auch eine hygienische Oberfläche ohne Mikrorisse, in denen sich Bakterien ansiedeln könnten. Dadurch eignet sich der JGX-0160D-4.8A für Pumpen, Förderbänder und Mischgeräte in Anlagen, in denen häufig Hochdruckreinigungen mit Reinigungschemikalien durchgeführt werden. Durch den Verzicht auf Gummielemente entfällt auch die Sorge, dass Elastomerpartikel Produktionsbereiche verunreinigen könnten.

Abgelegene und unbeaufsichtigte Einrichtungen

Pumpstationen, Schutzräume für Telekommunikationsgeräte und Überwachungsstationen an abgelegenen Standorten haben eine gemeinsame Herausforderung: Die Kosten für einen Wartungsbesuch übersteigen oft die Kosten für die zu wartende Komponente. Die nachgewiesene wartungsfreie Lebensdauer des JGX-0160D-4.8A macht ihn zur Standardspezifikation für die Vibrationsisolierung in Installationen, bei denen der nächste qualifizierte Techniker Stunden oder Tage entfernt ist.

Vergleich der Gesamtbetriebskosten

Bei der Bewertung von Schwingungsisolationslösungen sind die Anschaffungskosten nur der Ausgangspunkt. Betrachten Sie eine typische Industriepumpeninstallation über eine 10-jährige Lebensdauer:

• Gummilager:Anschaffungskosten: niedrig. Erwartetes Austauschintervall: 3–5 Jahre aufgrund von Oxidation und Druckverformungsrest. Über 10 Jahre: 2–3 Austauschzyklen plus Arbeits- und Ausfallzeit. Gesamtkosten: typischerweise 3–5* der anfänglichen Montagekosten.
• Federisolatoren mit Elastomerpolstern:Anschaffungskosten: moderat. Austausch des Bremsbelags alle 3–5 Jahre sowie regelmäßige Federprüfung und eventuelles Nachspannen. Erfordert seitliche Dämpfer für multidirektionale Anwendungen, was die Komplexität erhöht.
• JGX-0160D-4.8A Drahtseilisolator:Kein Austauschzyklus, keine über die Standardwartung der Ausrüstung hinausgehende Inspektion, keine zusätzlichen Dämpfer oder Rückhaltevorrichtungen. Eine Installation, eine Beschaffung, keine geplanten Wartungsereignisse.

Auswahl- und Installationsanleitung

So geben Sie die richtige Anzahl von JGX-0160D-4.8A-Isolatoren für Ihre Anwendung an:

1. Berechnen Sie das unterstützte Gesamtgewichteinschließlich Ausrüstung, Montagerahmen und allen angeschlossenen Rohrleitungen/Leitungslasten.
2. Durch 160 kg dividieren(statische Nennlast pro Isolator), um die Mindestanzahl der Halterungen zu bestimmen.
3. Wenden Sie einen Servicefaktor von 1,5–2,0 anfür dynamische Geräte (Pumpen, Kompressoren, Motoren) bzw. 1,2–1,5 für statische Geräte (Schaltschränke, Transformatoren).
4. Aufrundenauf eine gerade Anzahl verteilen und symmetrisch unter dem Gerätesockel verteilen.

Stellen Sie für eine optimale Isolationsleistung sicher, dass die Montagefläche flach, stabil und sauber ist. Verwenden Sie Befestigungselemente aus Edelstahl, die auf das Isolatormaterial abgestimmt sind und die korrosionsbeständige Baugruppe gewährleisten. Vermeiden Sie ein zu starkes Drehmoment – ​​der Isolator sollte fest befestigt sein, ohne das Drahtseilelement im Ruhezustand zu komprimieren.

Kontaktieren Sie unser Anwendungsentwicklungsteam für projektspezifische Auswahlunterstützung, individuelle Konfigurationsanfragen oder Preise für Angebotsanfragen für große Mengen.
