JGX-0240D-7.7A Drahtseil-Schwingungsisolator – Beschaffungs- und Integrationsleitfaden

Einführung

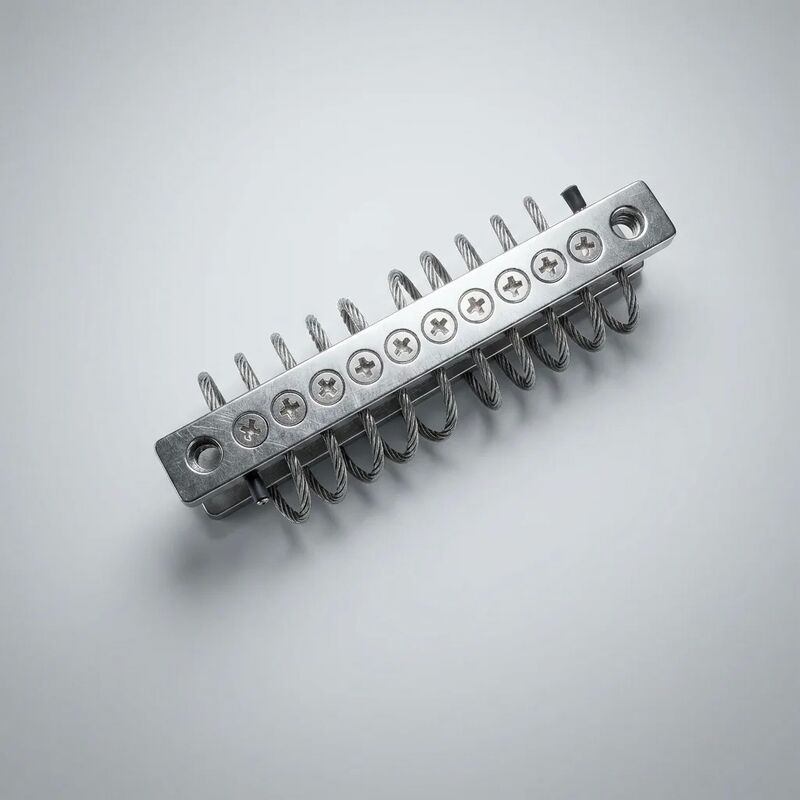

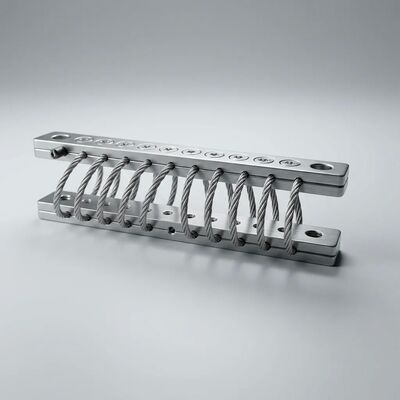

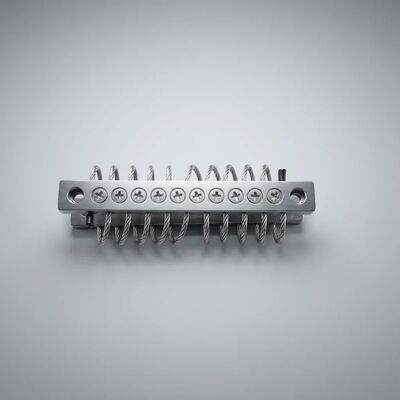

Bei der Auswahl eines Schwingungsisolators geht es um mehr als nur die Anpassung einer Traglast. Die vollständige Beschaffungsentscheidung umfasst Maßkompatibilität, Anforderungen an die Montageschnittstelle, Lieferzeit, behördliche Dokumentation, Installationsaufwand und Gesamtlebenszykluskosten. Dieses Handbuch enthält die vollständigen Informationen, die zum Spezifizieren, Bestellen, Integrieren und Warten erforderlich sindJGX-0240D-7.7A– ein 8-Spulen-Drahtseilisolator aus Edelstahl 304 mit einer Stärke von 7,7 mm, ausgelegt für 240 kg pro Halterung, unterstützt vonskalierbares modulares Design und schnelle Lieferungaus vorkonfiguriertem Lagerbestand.

Produktidentifikation und Bestellreferenz

Physikalische Spezifikationen und Maßangaben

Leistungsangaben

Skalierbare modulare Plattform: Konfigurieren Sie Ihre Spezifikation

Der JGX-0240D-7.7A ist Teil einer modularen Plattform, bei der das Kerndämpfungselement (8-Spulen-7,7-mm-SS304-Drahtseil) mit wählbaren Montagekonfigurationen und Ausführungen gepaart ist. Diese Architektur ermöglichtschnelle Lieferung aus vorrätigen Unterkomponenten— Die meisten Standardkonfigurationen werden innerhalb von 3–5 Werktagen versendet.

Montagekonfigurationsoptionen

• Basis-zu-Basis (Standard):Zwei identische Montageplatten – eine am Gerätegrundrahmen, eine am Fundament oder der Tragkonstruktion befestigt. Dies ist die Standardkonfiguration für die allgemeine Isolierung industrieller Geräte.
• Basis zur Ausstattung:Eine Platte wird am Geräterahmen befestigt; Die andere Platte wird durch eine direkte Durchschraubschnittstelle für Anwendungen ersetzt, bei denen der Isolator zwischen dem Gerätefuß und einer maschinenspezifischen Halterung sitzt.
• Benutzerdefinierte Ausrichtung:Bei Installationen, bei denen der primäre Vibrationseingang nicht auf die Schwerkraft ausgerichtet ist (abgewinkelte Geräte, an der Wand montierte Maschinen), wenden Sie sich für eine Konfigurationsüberprüfung mit Ihrer Montagegeometrie an unser Technikteam.

Auswahl der Oberflächenbeschaffenheit

• Elektropoliert (Standard):Empfohlen für die meisten Anwendungen. Sorgt für eine saubere, glatte Oberfläche mit verbesserter Korrosionsbeständigkeit und verringerter Schmutzanhaftung. Geeignet für Marine-, Lebensmittelverarbeitungs-, Pharma- und allgemeine Industrieumgebungen.
• Passiviert (optional):Zusätzliche chemische Passivierungsbehandlung zur Maximierung der Chromoxid-Passivschicht. Empfohlen für Anwendungen mit ultrahoher Reinheit oder Umgebungen, die ständig aggressiven chemischen Reinigungsmitteln ausgesetzt sind.
• Schwarzoxid (optional):Ästhetisches Finish für Anwendungen, bei denen eine visuelle Integration mit dunkelfarbiger Ausrüstung gewünscht ist. Hinweis: Dies ist eine kosmetische Behandlung und erhöht nicht die Korrosionsbeständigkeit; nicht für Installationen im Freien oder auf See empfohlen.

Regulierungsdokumentationspaket

Die folgende Dokumentation steht zur Unterstützung der Beschaffung, Integration und Einhaltung gesetzlicher Vorschriften zur Verfügung:

Lieferung & Logistik

Auswahlarbeitsblatt

Verwenden Sie das folgende Arbeitsblatt, um zu bestätigen, dass JGX-0240D-7.7A die richtige Spezifikation für Ihre Anwendung ist:

1. Gesamtgewicht der Ausrüstung:_____ kg (einschließlich aller fest angebrachten Komponenten: Rohrleitungen, Verkabelung, Zugangsplattformen, Flüssigkeitsinventar)
2. Anzahl der Befestigungspunkte:_____ (normalerweise 4 oder 6 für rechteckige Gerätesockel)
3. Belastung pro Isolator:Zeile 1 ÷ Zeile 2 = _____ kg/Montierung
4. Überprüfen:Liegt der Wert aus Zeile 3 zwischen 96 kg und 192 kg? □ Ja (optimal) □ Nein (anderes Modell in Betracht ziehen oder Anzahl der Halterungen anpassen)
5. Dominante Vibrationsfrequenz(en):_____ Hz (falls unbekannt, Gerätedrehzahl und Motorpolzahl auflisten)
6. Überprüfen:Liegt die dominierende Frequenz über 20 Hz? □ Ja (Isolationsbereich, hervorragende Leistung) □ 10–20 Hz (Übergangsbereich, mit Anwendungstechnik überprüfen) □ Unter 10 Hz (nahe der Resonanz – sorgfältig prüfen)
7. Umfeld:□ Kontrollierter Innenbereich □ Industrieller Innenbereich □ Überdachter Außenbereich □ Freiliegender Außenbereich □ Meer/Küste □ Abwaschbar □ Hohe Temperatur (über 80 °C) □ Niedrige Temperatur (unter -20 °C)
8. Auswahl der Oberflächenbeschaffenheit:Basierend auf Linie 7 → □ Elektropoliert □ Passiviert

Checkliste für die Installation

• □ Stellen Sie sicher, dass die Ebenheit der Montagefläche ≤ 0,5 mm über die Grundfläche des Isolators beträgt
• □ Montageflächen reinigen – Farbe, Zunder und Schweißspritzer an den Kontaktpunkten der Schrauben entfernen
• □ Positionieren Sie die Isolatoren symmetrisch unter der Gerätebasis – eine gleichmäßige Lastverteilung ist entscheidend
• □ Setzen Sie M12-Edelstahlschrauben (mindestens A2-70) mit Unterlegscheiben unter Kopf und Mutter ein
• □ Ersetzen Sie KEINE Verbindungselemente aus Kohlenstoffstahl – galvanische Kompatibilität erforderlich
• □ Diagonal mit 45–55 N·m anziehen (trockenes Gewinde)
• □ Stellen Sie sicher, dass alle Drahtseilspulen nach dem Anziehen einen freien Spielraum von ≥ 25 mm in alle Richtungen haben
• □ Überprüfen Sie, ob die angeschlossenen Rohrleitungen/Leitungen/Kanäle flexible Abschnitte enthalten, um eine Lastpfadüberbrückung zu verhindern
• □ Messen und protokollieren Sie die statische Durchbiegung an jeder Halterung – die Abweichung sollte bei allen Isolatoren innerhalb von ±2 mm liegen
• □ Bewahren Sie Installationsaufzeichnungen einschließlich Drehmomentwerten und Durchbiegungsmessungen für die Garantieakte auf

Vergleich der Lebenszykluskosten

Die alleinige Bewertung der Schwingungsisolierung anhand des Kaufpreises führt durchweg zu höheren Gesamtkosten. Betrachten Sie diesen repräsentativen 15-jährigen Gerätelebenszyklus:

Der JGX-0240D-7.7A erreicht in der Regel innerhalb des ersten Austauschzyklus (3–5 Jahre) Kostenparität mit Gummilagern und liefert danach Nettoeinsparungen. Bei abgelegenen, Offshore- oder unzugänglichen Installationen, bei denen ein einzelner Wartungsbesuch mehr kostet als der Isolator selbst, ist der wirtschaftliche Aspekt vom ersten Tag an entscheidend.

Kontakt & Bestellung

Um ein formelles Angebot anzufordern, Muster zur Bewertung zu arrangieren oder eine benutzerdefinierte Konfiguration zu besprechen:

• Standardbestellungen:Geben Sie Modell JGX-0240D-7.7A, Menge, Oberflächenbeschaffenheit und Lieferadresse an. Standardkonfigurationen werden innerhalb von 3–5 Werktagen nach Auftragsbestätigung versendet.
• Technische Anfragen:Geben Sie das Gewicht der Ausrüstung, die Anzahl der Montagepunkte, die vorherrschenden Vibrationsfrequenzen und die Betriebsumgebung an, um anwendungsspezifische Empfehlungen zu erhalten.
• OEM- und Volumenprogramme:Kontaktieren Sie unser Vertriebsteam für Mengenpreisstufen, Liefervereinbarungen und Optionen für lieferantengesteuerte Lagerbestände.
• Proben:Für qualifizierte Projekte stehen Evaluierungsmuster zur Verfügung – fordern Sie diese zusammen mit Ihren Bewerbungsdaten an, um eine schnelle Bearbeitung zu gewährleisten.
