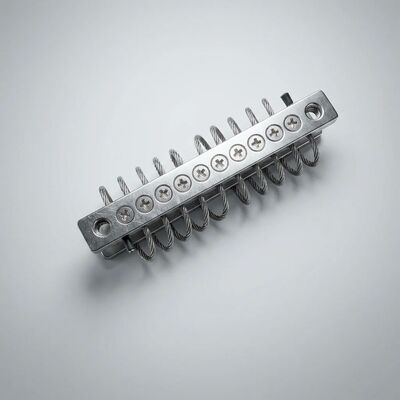

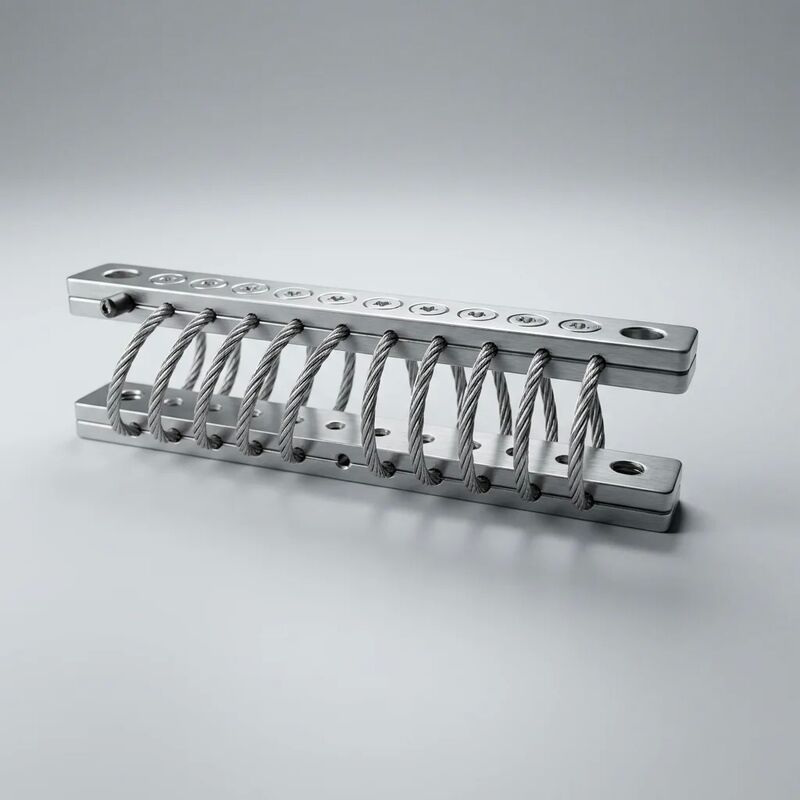

JGX-0240D-7.7A Drahtseilvibrationsisolator

Produktübersicht

DieJGX-0240D-7.7Aist ein schweres Schwingungsisolator für Drahtseile, das für Industriegeräte entwickelt wurde, diestabile langfristige SteifheitundBreitbandvibrationskontrolleDer Kern besteht aus einer 8-Spule Helix aus 7,7 mm Durchmesser Edelstahl 304 Drahtseil in einer 7 * 19 Strang-Konfiguration, elektropoliert für Korrosionsbeständigkeit.240 kg statische Belastung pro Befestigungseinrichtungmit einer maximalen Stoßleistung von 40 g. Sein charakteristisches Merkmal ist eineStrukturentwurf mit Nullrutsch— achieved through post-forming thermal stress relief — that eliminates the progressive sag and stiffness drift that compromise elastomeric and spring-based isolators within the first few years of serviceDieses Referenzdokument enthält die vollständigen technischen Daten für die Spezifikation, Integration und Leistungsüberprüfung.

Dimensionelle und physikalische Daten

Materielle Eigenschaften

Eigenschaften der Steifigkeit und Belastungsbeugung

Die JGX-0240D-7.7A zeigtnichtlineare Steifheit- eine bewusste Konstruktionsmerkmal, die die Breitbandisolationsleistung verbessert und eine fortschreitende Lastunterstützung bietet:

Dynamische Leistung

Dämpfungsmechanismen

Zwei unabhängige Mechanismen zur Energieabgabe arbeiten gleichzeitig innerhalb der Drahtseilhelix:

• Coulomb-Dämpfung (trockene Reibung):Wenn sich der 7*19-Strang-Bündel biegt, unterliegen die 133 einzelnen Drähte pro Spulenquerschnitt einem Mikroschlupf an ihren Kontaktschnittstellen.Dieser amplitudenabhängige Mechanismus ist am wirksamsten, wenn die Erregungsverschiebung die Schlupfschwelle übersteigtDie effektive Coulomb-Dämpfungskraft beträgt etwa 815% der angewandten dynamischen Last.
• Hysteretische (Material-) Dämpfung:Die zyklische elastische Verformung des austenitischen Edelstahlgitters erzeugt eine Spannungs-Spannungshysteresisschleife, deren geschlossene Fläche die pro Zyklus abgeworfene Energie darstellt.Dieser Mechanismus ist von der Frequenz unabhängig, was eine entscheidende Unterscheidung von Viskose-Dämpfungsmethoden macht, die bei niedrigen Frequenzen immer ineffizienter werden..

Quantifizierte Isolationsleistung

Leistung bei Schock und Müdigkeit

Null-Creep-Struktur: Ingenieurgestaltung

Bei herkömmlichen Isolatoren zeigt sich ein schrittweiser Abfall und eine Veränderung der Steifigkeit unter anhaltender Belastung.Beschleunigung bei erhöhten Temperaturen. Stahlspulenfedern kann eine Belastungsentlastung erfahren, wenn sie nicht ordnungsgemäß vor eingestellt und geschossene.

Der JGX-0240D-7.7A erreicht seine Null-Kriech-Eigenschaft durch drei Konstruktionselemente:

1. Allein-Metall-Lastbahn:Bei Betriebstemperaturen unter ca. 300°C klebt Edelstahl nicht, was eine grundlegende Materialeigenschaft ist, die den zeitabhängigen Verformungsmechanismus der Polymere eliminiert.
2. Thermische Belastungsentlastung nach der Bildung:Nachdem das Drahtseil in die Geometrie der 8-Spulen-Helix gewickelt ist, wird die Montage einer kontrollierten Wärmebehandlung unterzogen, um Restformspannungen zu lindern.Selbst Stahldrahtseile würden während der ersten Betriebsmonate eine messbare Dimensionsausdehnung aufweisen, wenn sich die Formungsspannungen neu verteilen..
3. Beschränkung des Dehnungsbereichs:Die Geometrie der Spirale ist so ausgelegt, dass die einzelnen Drahtverzögerungen unter Nennstatikauslastung gut innerhalb der elastischen Region bleiben (< 30% der Ausbeute),die eine erhebliche Marge gegen die Akkumulation von Mikroeffizienz über Millionen von Lastzyklen bietet.

Umwelt- und Regulierungssicherheit

Zusammenfassung der technischen Spezifikationen

Empfohlene Anwendungen

• Diesel- und Gasgeneratorensätze (50 ‰ 500 kVA):Breitbandisolation befasst sich mit der multiharmonischen Anregung durch Verbrennung, Rotationsungleichgewicht und Alternatormagnetkräfte gleichzeitig.
• Verpackungen für industrielle Kompressoren:Reciprocating- und Schraubkompressoren erzeugen ein breites Spektrum an Vibrationen, die Single-Tuning-Isolatoren nicht abdecken können.
• Zentrifugalpumpen und Pumpenscheiben:Handhabt sowohl die synchrone Vibration bei laufender Geschwindigkeit als auch die durch Turbulenzen verursachte Breitband-Erregung in Hochstrom-Anlagen.
• HVAC-Kühler- und Luftbehandlerpakete:Die Eigenschaft der Null-Rückziehung sorgt dafür, dass schwere Einheiten auf dem Niveau ± kritisch für die Ölrückgabe in Schraub- und Rollkompressoren bleiben.
• Industrielle Lüfter- und Bläsersysteme:Beibehält die Isolationswirksamkeit im VFD-getriebenen Betrieb mit variabler Geschwindigkeit, im Gegensatz zu abgestimmten Isolatoren.
• Elektrische Transformatorhalter:Die stabile Steifheit verhindert die allmähliche Fehlausrichtung, die die Buschverbindungen belastet und die mit Öl gefüllte Transformatorisolierung beeinträchtigt.

Best Practices für die Installation

• Oberflächenvorbereitung:Die Montageoberfläche muss innerhalb von 0,5 mm über den Isolationsfußabdruck flach sein.
• Auswahl des Befestigungsmaterials:Verwenden Sie Schrauben aus Edelstahl M12 (A2-70 mindestens) mit flachen Schrauben unter dem Schraubkopf und der Mutter.Nicht ersetzen Kohlenstoffstahl-Verschlüsse, da galvanische Korrosion an der Edelstahl-Schnittstelle auftreten wird.
• Drehmomentverfahren:Schrittweise bis zu 45-55 N·m trocken (35-45 N·m geschmiert) festziehen. Kreuzzieherweise festziehen.
• Lastverteilung:Bei Anlagen mit mehreren Montagen ist sicherzustellen, dass das Gesamtgewicht innerhalb von ± 10% auf alle Isolatoren verteilt ist.
• Freigabe:Beibehalten Sie eine Mindestfreiheit von 25 mm um alle Drahtseilspulen, um eine uneingeschränkte Abbiegung unter Stoßbelastung zu ermöglichen.

Häufig gestellte Fragen

F: Was ist der Unterschied zwischen der JGX-0240D-7.7A und der kleineren JGX-0160D-4.8A?
Die JGX-0240D-7.7A ist die höhere Kapazitätsvariante: 240 kg vs. 160 kg Nennlast, 7,7 mm vs. 4,8 mm Drahtseil, 8 Spulen vs. 6 Spulen und 40 g vs. 30 g Schockbewertung.Beide teilen die gleiche Null-Kriech-Alle-Metall-Architektur. Für Geräte im Bereich von 100~240 kg pro Montage bietet der JGX-0240D-7.7A eine optimale Isolierung innerhalb seines entworfenen Lastfensters.

F: Kann ich bei einer höheren Last pro Halterung weniger Halterungen verwenden?
Für eine optimale Isolationsleistung muss jeder Isolator innerhalb von 40~80% seiner Nennleistung (96~192 kg für die JGX-0240D-7.7A) betrieben werden.Eine Belastung über 80% verringert die dynamische Abbiegungsbreite für die StoßdämpfungEine Belastung unter 40% verringert die Dämpfungseffizienz, da die Coulomb-Reibung vom Kontaktdruck zwischen den Drahtsträngen abhängt.

F: Brauche ich seitliche Rückhaltesysteme mit Kabelinsolen?
Nein, dies ist ein wesentlicher Vorteil. Die All-Achsen-Dämpfung Eigenschaft der spiralförmigen Drahtseil-Geometrie bietet Isolierung bei Kompression, Scheren und Rollen gleichzeitig.Für den normalen Betrieb sind keine separaten seitlichen Schnubber oder Rückhaltesysteme erforderlich.Für extreme Schockereignisse (über 40 g) wenden Sie sich an unser Applikationstechnikteam, um zusätzliche Rückhaltempfehlungen zu erhalten.

F: Gibt es RoHS- und REACH-Zertifikate?
Ja. Das Produkt ist vollständig RoHS- und REACH-konform.

F: Welche Wartung ist erforderlich?
Das reinmetallene Design erfordert keine Schmierung, keine Umdrehung, keine Anpassung und keinen Ersatz von Komponenten.Eine visuelle Inspektion während regelmäßiger Wartungsintervalle reicht aus, um die Unversehrtheit zu bestätigen.
