JGX-0320D-20A Drahtseil-Vibrationsisolator All-Axis Isolation Industrie-Grad Edelstahl-Schockmontage

JGX-0320D-20A All-Achsen-Drahtseil-Vibrationsisolator – Präzise multidirektionale Stoßkontrolle

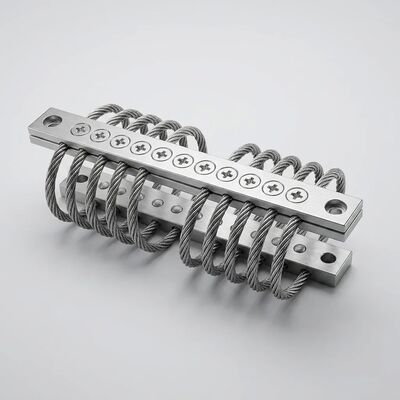

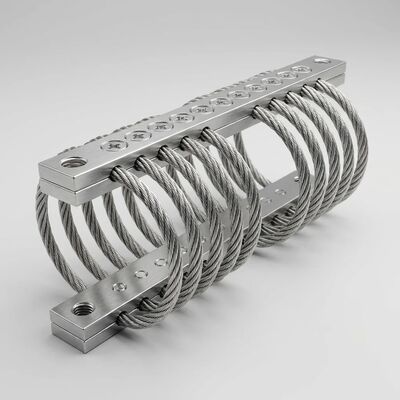

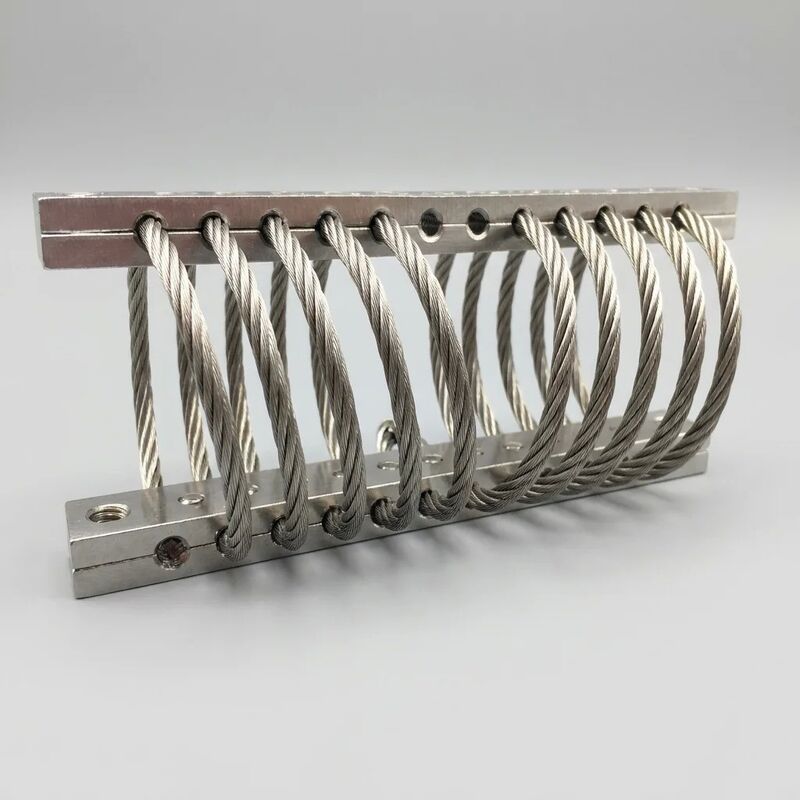

DerJGX-0320D-20Aist ein Hochleistungs-Drahtseilschwingungsisolator, der von Xi'an Hoan Microwave Co. Ltd. für entwickelt wurdeStoß- und Vibrationsdämpfung in allen Achsenin anspruchsvollen Industrieumgebungen. Dieser Isolator verfügt über ein Drahtseil aus Edelstahl 304 mit einem Durchmesser von 3,2 mm, das spiralförmig durch präzisionsgefertigte Haltestangen aus Aluminiumlegierung gewickelt istüberlegene multidirektionale Dämpfung über alle sechs Freiheitsgrade hinweg– Druck, Zug, Scherung und Rolle – gleichzeitig.

All-Axis-Isolationstechnologie

Im Gegensatz zu herkömmlichen Feder- oder Gummilagern, die Vibrationen nur in eine Richtung isolieren, verwendet der JGX-0320D-20A eine patentierte spiralförmige Drahtseilgeometrie, die dies gewährleistetnichtlineare Steifigkeitseigenschaftenüber alle Achsen. Bei Vibrationen mit geringer Amplitude zeigen die Drahtlitzen eine weiche Reaktion für maximale Isolationseffizienz. Mit zunehmender Stoßamplitude versteift sich die Kabelgeometrie zunehmend, wodurch ein Durchschlagen verhindert wird und gleichzeitig Energie durch Reibung zwischen den Strängen abgeleitet wird – ein Phänomen, das als bekannt istCoulomb-Dämpfung. Diese All-Achsen-Fähigkeit macht es ideal für Geräte, bei denen die Vibrationsrichtung unvorhersehbar oder multidirektional ist, wie zum Beispiel rotierende Maschinen, mobile Anlagen und Transportbehälter.

Wichtige technische Merkmale

• Leistung auf allen Achsen:Effektive Isolierung bei Druck, Zug, Scherung und Roll – Abdeckung von sechs Freiheitsgraden mit einer einzigen kompakten Halterung. Es sind keine unterschiedlichen Isolatorausrichtungen für unterschiedliche Lastrichtungen erforderlich.
• Konstruktion in Industriequalität:Drahtseil aus Edelstahl 304 (1.4301) – 3,2 mm Durchmesser, 7x19-litzige Konstruktion für optimales Verhältnis von Flexibilität zu Festigkeit. Haltestangen aus Aluminiumlegierung 6061-T6 mit optionaler weiß eloxierter oder hart eloxierter Oberflächenbehandlung.
• Nichtlineare Steifigkeitskurve:Sanfte Reaktion bei geringer Auslenkung zum Schutz empfindlicher Geräte; progressive Härtungscharakteristik bei hoher Auslenkung, um Stöße ohne Strukturkontakt zu absorbieren. Die maximale Durchlässigkeit liegt bei Resonanz typischerweise unter 2,5.
• Wartungsfreies Design:Ganzmetallkonstruktion – kein Gummi, Elastomer oder Hydraulikflüssigkeit, die sich zersetzen, reißen, auslaufen oder ausgetauscht werden müssten. Einmal installiert, jahrzehntelang ohne Serviceeingriffe in Betrieb.
• Große Temperaturtoleranz:Zuverlässiger Betrieb von -40 °C bis +150 °C ohne Steifigkeitsdrift. Im Gegensatz zu Gummilagern, die bei Minustemperaturen aushärten und bei großer Hitze übermäßig weich werden, behält der JGX-0320D-20A über seinen gesamten Nennbereich konstante Dämpfungseigenschaften bei.
• Korrosions- und umweltbeständig:Passiviertes Edelstahldrahtseil widersteht Salzsprühnebel (500+ Stunden ASTM B117), Industriechemikalien, Ozon, UV-Strahlung und Feuchtigkeit. Geeignet für Außenanlagen, Meeresumgebungen und chemische Verarbeitungsanlagen.

Technische Spezifikationen

Optionen zur Oberflächenbehandlung

• Weiße Eloxierung (Standard):Erzeugt eine gleichmäßige, natürliche Aluminiumoberfläche mit erhöhter Oberflächenhärte. Geeignet für allgemeine Industrieumgebungen. Hervorragende Haftung für Beschriftung und Farbcodierung.
• Hartanodisieren (optional):Erzeugt eine dickere, dunklere Oxidschicht mit deutlich erhöhter Abriebfestigkeit. Empfohlen für stark beanspruchte Anlagen, Offshore-Plattformen und chemisch aggressive Atmosphären.

Primäre Anwendungsdomänen

• Industriemaschinen:Kompressorgestelle, Pumpenbaugruppen, Zentrifugenhalterungen, Generatorsätze – absorbieren unausgeglichene dynamische Kräfte und verhindern strukturelle Ermüdung
• Präzisionsausrüstung:Koordinatenmessgeräte (KMG), optische Prüfstationen, Halbleiterfertigungswerkzeuge – sie isolieren im Submikrometerbereich empfindliche Instrumente von Bodenvibrationen
• HLK- und Gebäudedienstleistungen:Kühlgeräte, Lüftungsgeräte, Kühlturmhalterungen – Reduzierung der Körperschallübertragung und Einhaltung akustischer Vorgaben
• Transport & Logistik:Isolierung von Versandcontainern, fahrzeugmontierte Elektronik, mobile Generatorgehäuse – Schutz von Ladung und Ausrüstung vor Stößen und Transportschäden auf der Straße
• Energiesektor:Öl- und Gaspumpstationen, Gondelausrüstung für Windkraftanlagen, Solarwechselrichterschränke – halten ständigen Vibrationen in abgelegenen, unbeaufsichtigten Anlagen stand

Last-Durchbiegungs-Eigenschaften

Der JGX-0320D-20A weist eine progressive, nichtlineare Last-Durchbiegungs-Kurve auf. Bei einer statischen Nennlast (20 kg Druck) beträgt die statische Durchbiegung je nach Montageausrichtung etwa 2–4 ​​mm. Diese Nichtlinearität bietet eineausgezeichnete Balancezwischen weicher Isolierung bei normalen Betriebsbedingungen und fester Rückhaltung bei Stoßereignissen – ein entscheidender Vorteil gegenüber linearen Federisolatoren, die einen Kompromiss zwischen Vibrationsisolierung und Stoßschutz erzwingen.

Über Xi'an Hoan Microwave Co. Ltd.

Xi'an Hoan wurde 2005 gegründet und hat seinen Hauptsitz in Xi'an, Provinz Shaanxi, China. Das Unternehmen ist ein spezialisierter Hersteller von Schwingungsisolations- und Energieabsorptionslösungen. Mit über 500 Mitarbeitern, darunter über 100 technischen Spezialisten, bedienen wir Kunden in 31 chinesischen Provinzen und exportieren in über 35 Länder. Unser Produktportfolio umfasst Drahtseilisolatoren, Gummi-Metall-Lager, Reibungsdämpfer, Stoßdämpfer und HF-/Mikrowellenkomponenten. Jeder Isolator der JGX-Serie wird unter unserem nach ISO 9001:2015 zertifizierten Qualitätsmanagementsystem hergestellt, mit vollständiger Rückverfolgbarkeit vom Rohmaterial bis zum fertigen Produkt.

Warum sollten Sie sich für den JGX-0320D-20A entscheiden?

Die Kombination ausAll-Achsen-Isolierungsfähigkeit,nichtlineare Steifigkeit, UndGanzmetallhaltbarkeitmacht den JGX-0320D-20A zur definitiven Wahl für Ingenieure, die bei der Zuverlässigkeit der Vibrationskontrolle keine Kompromisse eingehen können. Ganz gleich, ob Sie empfindliche Instrumente vor Bodenvibrationen schützen oder rotierende Geräte vor ihren eigenen dynamischen Kräften schützen: Dieser Isolator liefert Jahr für Jahr eine gleichbleibende, wartungsfreie Leistung – auch unter Bedingungen, bei denen Gummilager innerhalb von Monaten versagen.

Kontaktieren Sie Xi'an Hoan noch heute, um Ihre spezifischen Lastanforderungen und Montagekonfigurationen zu besprechen oder eine maßgeschneiderte Variante des JGX-0320D-20A anzufordern, die auf Ihre Anwendung zugeschnitten ist.
