JGX-0400D-31.5A Drahtseil-Vibrationsisolator, nichtlineare Elastizität, Drop-in-Ersatz-Rapid-Prototyping-Dämpfer

JGX-0400D-31.5A Nonlinear Elastizität Drahtseil Isolator mit Drop-in-Austausch und 7-Tage Rapid Prototyping

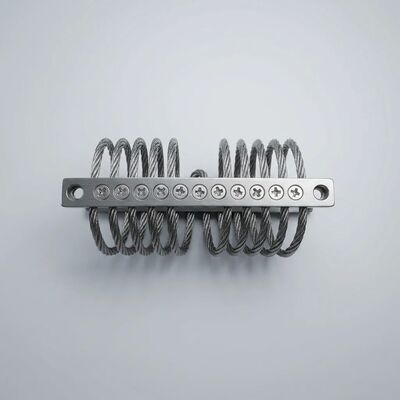

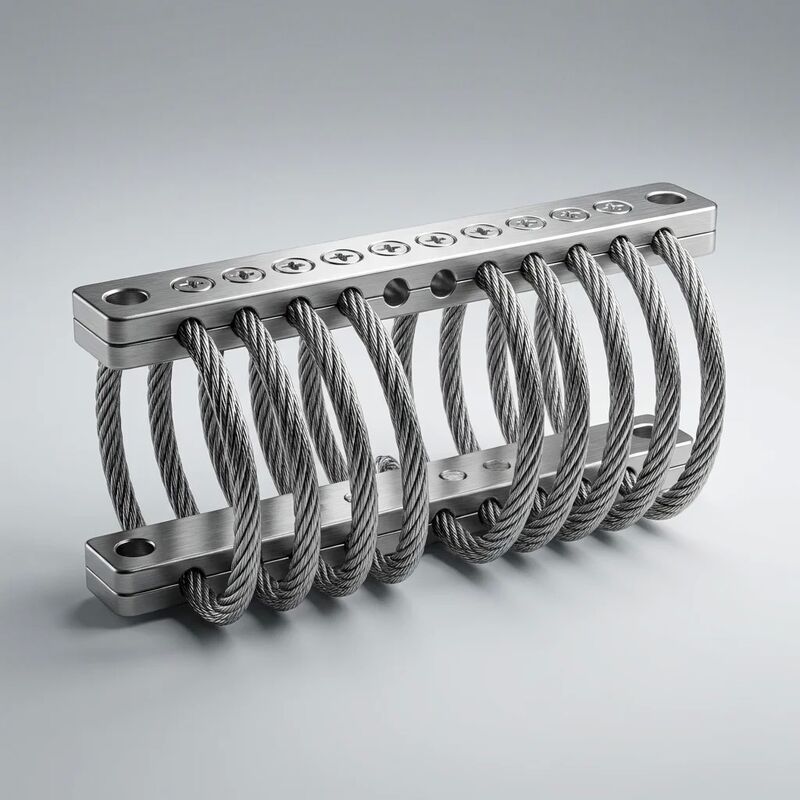

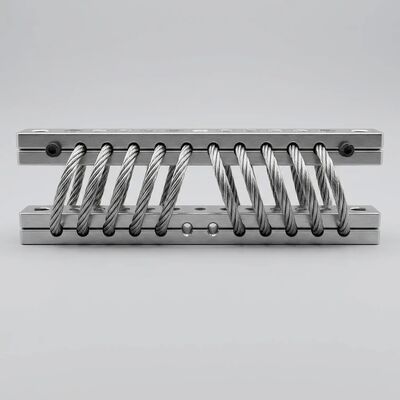

DieJGX-0400D-31.5Avon Xi'an Hoan Mikrowellen-Exploitsnichtlineare ElastizitätSie bietet eine Isolierung, die mit einer linearen Feder oder einer Gummihalterung unerreichbar ist.Die 8-Spule symmetrische Wicklung) wird in Aluminiumlegierung 6061-T6 Stäbe mit einemSchnittstelle mit Giebeln für Giebeln des Typs D M10, die einen direkten Form-Fit-Ersatzweg für alternde zylindrische Gummiisolatoren bieten.31.5 kg statische Kompressionslast, wird der JGX-0400D-31.5A von einem7-tägiges Programm zur schnellen Prototypstellungfür maßgeschneiderte Balkengeometrien, alternative Lastwerte und nicht-standardmäßige Montagekonfigurationen.

Technische Daten und Abmessungen

Nichtlineare Elastizität verstehen

Lineare Isolatoren: Spulenfedern, Gummizylinder, Elastomerpolster folgen dem Hooke-Gesetz: Kraft ist proportional zur Verschiebung (F = kx).eine weiche Feder isoliert die Vibrationen gut, aber ablenkt sich unter Schock übermäßigEine steife Feder begrenzt die Stoßbeugung, überträgt aber Vibrationen direkt in die Struktur.

Die JGX-0400D-31.5A'sGeometrie der 8-Spulen-Schleifdrahtseileproduziert eine grundlegend andere Reaktion eine progressive, amplitudenabhängige Steifheit, die nicht durch eine einzige Federkonstante beschrieben werden kann:

Region I: elastische Biegung (0 ‰ 2 mm, ~ 10 N/mm)

Bei niedrigen Amplituden, die typisch für die Vibration von kontinuierlich rotierenden Geräten sind (0,1 ∼2,0 mm von Spitze zu Spitze), biegen sich einzelne Drahtstränge innerhalb ihres linearen Bereichs elastisch.Niedrige Steifigkeit ∼ ca. 10 N/mm bei Kompression ∼ effektive Isolierung mit > 90% Abschwächung bei einer Erregung über 20 HzDies ist der Zustand, in dem der Isolator > 99% seiner Betriebsdauer verbringt und Präzisionsgeräte vor subtilen, aber schädlichen Hochfrequenzvibrationen schützt.

Region II: Coulomb-Engagement (26 mm, ~ 22 N/mm)

Mit zunehmender Amplitude im mittleren Schockbereich wächst die relative Verlagerung von Strang zu Strang.Die 133 einzelnen Drahtfilamenten über den Kabelschnitt 7*19 beginnen sich gegeneinander zu gleitenDer Effektivdämpfungsverhältnis steigt von 0,10 auf 0.25, wodurch die Aufprallenergie durch verteilte Mikroskala-Reibung zerstreut wird.Die Steifigkeit steigt auf etwa 22 N/mm .

Region III: Geometrische Verhärtung (asymptotisch 6 ‰ 10 mm, ~ 50 N/mm)

Bei hohen Amplituden, die sich den geometrischen Grenzen der spiralen Wicklung nähern, nimmt der wirksame Radius des Drahtseils ab und der Biegemomentarm verkürzt sich.Die Steifheit steigt stark auf etwa 50 N/mm – ein 5-faches Multiplikator über die niedrige Amplitudenrate – und fungiert als progressiveDie Ausrüstung verlangsamt in den letzten 4 mm der Fahrt reibungslos, anstatt in einen starren Hardstop zu stoßen.Die maximale Verzögerung beträgt typischerweise ≤ 15 G, auch bei 30 G Eingangsimpulsen..

Ersatz von automatischen Daten (Drop-in Replacement)

Die JGX-0400D-31.5A ist fürdirekter DimensionsaustauschSchlüsseldaten zur mechanischen Verträglichkeit:

Keine Chassisänderung, kein Bohren, kein Schweißen erforderlich.In den meisten Fällen schaltet sich die JGX-0400D-31.5A direkt in die vorhandenen Montagepunkte, die durch ausfallende Gummiisolatoren freigegeben wurden.Einfache Gewindeadapterbüschungen, die von Hoan ohne zusätzliche Kosten für Bewertungsaufträge geliefert werden, bieten eine 100% mechanische Lösung ohne Ausrüstungsänderungen..

7-Tage-Schnellprototyping-Programm

Für Anwendungen, für die eine nicht-standardmäßige Konfiguration erforderlich ist: unterschiedliche Balkengeometrie, alternative Belastung, spezifische UmschlagseinschränkungenDie Integration mit proprietären Montage-SchnittstellenSchnellprototypendienst mit 5­7 Arbeitstage:

1. Tag eins:Der Kunde übermittelt Maßanforderungen, Lastdaten und Spezifikationen für die Montageoberfläche.
2. Tag 2°3:3D-CAD-Modell generiert (STEP- und IGES-Formate bereitgestellt).
3. Tag 4­6:CNC-Bearbeitung von kundenspezifischen Aluminiumlegierung 6061-T6-Haltbarren. Wickeln von Drahtseilen auf bestimmte Spulenzahl und -höhe. Montage und Erstdimensionsprüfung.
4. Tag 7:100% Belastungs-Abweichungskurve auf dem servo-hydraulischen Prüfstand. Sichtprüfung, Verpackung und Expressversand.

Prototypenmengen (1 ‰ 20 Einheiten) entrichten keine Werkzeuggebühren- die gesamte Stangebearbeitung erfolgt auf Standard-CNC-Ausrüstung mit den gleichen Verfahren, die bei der Serienproduktion angewendet werden.Dies beseitigt die Amortisationsbarriere für Werkzeuge, die typischerweise individuelle Isolationslösungen in kleinen Mengen unerschwinglich teuer macht.

Verpackungsspezifikationen

• Einzelpackung:VCI-Antikorrosionsbeutel + eingeschnittenes PE-Schaummaterial + Hoan-Markenkarton (210 * 95 * 65 mm, ca. 0,85 kg Brutto)
• Hauptkarton (20 Einheiten):B-Flöte mit doppelter Wand, 440 * 220 * 350 mm, ca. 16,5 kg Brutto
• Palettenlast (1200*800 EUR):24 Masterkartons = 480 Einheiten, ca. 420 kg Brutto, mit Eckschutz gewickelt
• Dokumentationspaket:EN 10204 3.1 Materialzertifikat (SS304-Draht + Al 6061-T6-Bar), Dimensionsprüfungsbericht, Belastungs-Abweichungskurve nach Seriennummer, Konformitätsbescheinigung

Beispiele für die Integration von Anwendungen

• Nachrüstung von Pump-Skid:Eine 6-Pumpen-Chemikalienübertragungsstation ersetzte 24 degradierte Neopren-Zylinderhalterungen (Lebensdauer: 18 Monate) durch JGX-0400D-31.5A-Isolatoren.Keine Nachbearbeitung erforderlich. Nach 5+ Jahren zeigen Isolatoren einen Null-Ausfall, wodurch ein jährlicher 2-tägiger Anlagenstillstand zur Montageinspektion und zum Austausch eliminiert wird.
• Mobilgenerator OEM-IntegrationEin Hersteller von anhängigen Dieselgeneratoren wechselte in der Produktionsmitte von M12 Gummisandwichhaltern auf JGX-0400D-31.5A-Isolatoren.Einfache M12-zu-M10-Adapterbüschungen lieferten einen Schraubübergang ohne Neugestaltung des GehäusesDie Stoßüberlebensfähigkeit während des Straßenverkehrs wurde von 10 G auf 30+ G verbessert, wodurch die Garantieansprüche um über 60% reduziert wurden.
• Eigene Isolierung des HVAC-Kühlers:Ein Rechenzentrum benötigte eine Schwingungsisolation für 6 Dachkühlgeräte mit nicht standardisiertem Schienenraum.Dieselben M10-Stiftungen) innerhalb von 6 ArbeitstagenDie Prototypen wurden innerhalb von 2 Wochen nach der ersten Untersuchung vor Ort validiert – von der Konzeption bis zur Betriebsanlage in weniger als einem Monat.

Über die Mikrowellenfirma Xi'an Hoan Co. Ltd.

Mit Hauptsitz in Xi'an, Provinz Shaanxi ein bedeutendes Zentrum für Luft- und Raumfahrt und Präzisionsfertigung Xi'an Hoan ist seit 2005 ein spezialisierter Spezialist für Vibrationsisolation.2015 zertifizierte Anlage beschäftigt mehr als 500 Mitarbeiter, darunter mehr als 100 FuE-IngenieureWir unterhalten ein umfassendes Inventar an Standard-Isolatoren der JGX-Serie für den sofortigen Versand und eine spezielle Rapid Prototyping-Zelle für kundenspezifische Konfigurationen.Mit Exporten in mehr als 35 Länder und einer 24-Stunden-Technischen Anfrage Antwort Verpflichtung, sind wir ausgerüstet, um Ihre Anforderungen an die Vibrationsisolation von der Prototypenbewertung bis zur Serienproduktion zu unterstützen.

Benötigen Sie eine individuelle Isolatorkonfiguration oder sind Sie bereit, die JGX-0400D-31.5A für Ihre Anwendung zu qualifizieren?Kontaktieren Sie das Applikationsteam von Xi'an Hoan. Senden Sie Ihre Ladungsdaten und Montage-Spezifikationen an. Wir senden einen Prototypenvorschlag innerhalb von 48 Stunden und Versandbewertungsgeräte innerhalb von 7 Werktagen zurück.
