JGX-0400D-31.5A Drahtseil-Schwingungsisolator maximieren ROI Null Ausfallzeit fehlersicherer industrieller Stoßmontage

JGX-0400D-31.5A Ausfallsicherer Drahtseil-Vibrationsisolator – Entwickelt für maximalen ROI ohne Ausfallzeiten

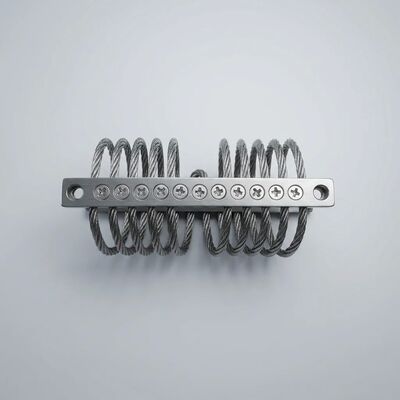

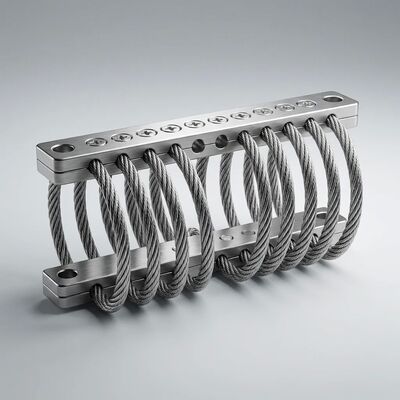

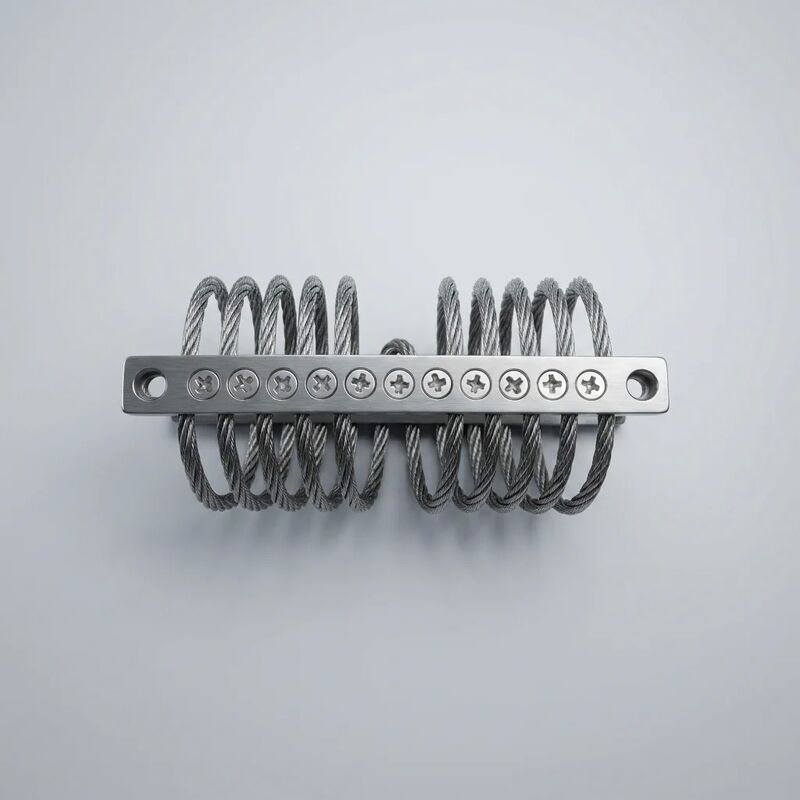

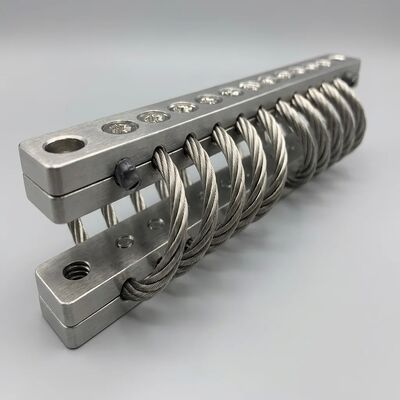

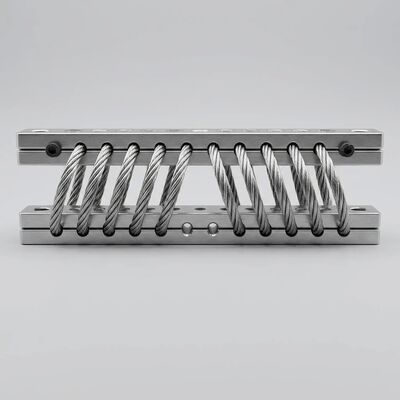

DerJGX-0400D-31.5AHergestellt von Xi'an Hoan Microwave, ist ein Hochleistungs-Drahtseil-SchwingungsisolatorAusfallsichere Isolierung für 31,5 kg statische Lasten. Dieser Isolator besteht aus einem Edelstahldrahtseil 304 mit einem Durchmesser von 4,0 mm (Konfiguration mit 7 x 19 Strängen, spiralförmige Wicklung mit 8 Spulen), das in Haltestangen aus einer CNC-gefrästen Aluminiumlegierung 6061-T6 befestigt istLebensdauer über 20 Jahreohne geplante Wartung.

Vollständige technische Spezifikationen

Wie ausfallsicheres Engineering Ihren ROI schützt

1. Coulomb-Dämpfung – Der Selbstheilungsmechanismus

Im Gegensatz zu Dämpfern mit viskoser Flüssigkeit, die auslaufen können, oder Elastomerlagern, die reißen, leitet der JGX-0400D-31.5A Vibrationsenergie abCoulombsche (trockene) Reibung zwischen den Strängenzwischen den 133 einzelnen Stahldrähten innerhalb des 7*19-Kabels. Wenn sich der Isolator biegt, gleiten Drahtfilamente auf mikroskopischer Ebene gegeneinander und wandeln kinetische Energie in vernachlässigbare Wärme um. Dieser Mechanismus hatKeine austretende Flüssigkeit, keine verstopfte Öffnung und kein alterndes Elastomer. Selbst nach 10 Millionen Lastzyklen bleibt die Dämpfungsleistung innerhalb von 5 % der ursprünglichen Spezifikation – quasi ein selbsterhaltender, verschleißstabiler Prozess.

2. Progressive Steifigkeit – automatischer Überlastschutz

Die 8-Spulen-Helixgeometrie des JGX-0400D-31.5A erzeugt eineDrei-Zonen-Steifigkeitskurvedas als inhärentes Sicherheitssystem dient:

• Zone I (0–2 mm Durchbiegung):Geringe Steifigkeit (~8–12 N/mm) für optimale Vibrationsisolierung im Normalbetrieb. Der Isolator dämpft > 90 % der Eingangsschwingungen über 20 Hz.
• Zone II (2–6 mm Durchbiegung):Mäßige Steifigkeit (~18–25 N/mm) mit maximalem Coulomb-Dämpfungseingriff. Diese Zone bewältigt gelegentliche Stoßereignisse, während die Reibung zwischen den Strängen die Aufprallenergie über Hunderte gleichzeitiger Mikrokontakte verteilt.
• Zone III (6–10+ mm Durchbiegung):Hohe Steifigkeit (~40–60 N/mm, nahezu geometrische Sperre), die alspassiver Hard-Stop. Der Isolator wird nicht zerstörerisch durchschlagen – die Drahtseilgeometrie selbst verhindert den Metall-zu-Metall-Kontakt ohne externen Dämpfer oder Endanschlag.

3. Redundanz durch Design – kein Single Point of Failure

Da 133 einzelne Stahldrähte die Last teilen, hat der Ausfall eines einzelnen Filaments vernachlässigbare Auswirkungen auf die Gesamtbelastbarkeit. Selbst bei extremer Überlastung, bei der einige Drähte nachgeben können, tragen die verbleibenden Drähte weiterhin die statische Last und sorgen so für eineanmutige ErniedrigungWeg statt der katastrophalen Durchreißstörung bei Gummilagern. Diese inhärente Redundanz ist von entscheidender Bedeutung für Anwendungen, bei denen ein Isolationsfehler zu Geräteschäden, Produktionsunterbrechungen oder Sicherheitsrisiken führen würde.

10-Jahres-Gesamtbetriebskostenanalyse

Verpackung & Logistik

• Einzelverpackung:Jeder JGX-0400D-31.5A ist in einem VCI-Polyethylenbeutel (Volatile Corrosion Inhibitor) versiegelt und in einer gestanzten Schaumstoffeinlage in einem Hoan-Markenkarton (210 * 95 * 65 mm innen) untergebracht.
• Hauptkarton:20 Einheiten pro doppelwandigem Wellpappenkarton in Exportqualität. Abmessungen des Hauptkartons: 440 * 220 * 350 mm. Bruttogewicht: ca. 16,5 kg.
• Palettierung:Die Standard-EUR-Palette (1200 * 800 mm) bietet Platz für 24 Hauptkartons (480 Einheiten). Gesamtbruttogewicht der Palette: ca. 420 kg.
• Dokumentation:Zu jeder Lieferung gehören Materialzertifikate (EN 10204 3.1 für SS304), Dimensionsprüfberichte und Last-Durchbiegungs-Testzertifikate.

Empfohlene Anwendungsdomänen

• Kontinuierliche Prozessindustrien:Chemische Transferpumpen, Raffineriegaskompressoren, Zentrifugen für die Lebensmittelverarbeitung – wo jeder ungeplante Stillstand Tausende pro Stunde kostet und der Zugang zu Ersatz einen Anlagenstillstand erforderlich macht
• Kritische Backup-Systeme:Notfall-Dieselgeneratoren (EDG), Feuerlöschpumpen-Skids, USV-Batterie-Racks – bei denen die Zuverlässigkeit der Isolierung im Notfallbetrieb nicht verhandelbar ist
• Schwerindustrie:Isolierung der Hochgeschwindigkeits-Stanzpresse, Montage des CNC-5-Achsen-Bearbeitungszentrums, Vibrationskontrolle der Kunststoff-Spritzgussmaschine – Schutz der Präzision im Mikrometerbereich vor Boden- und selbsterzeugten Vibrationen
• Mobil- und Transportausrüstung:Auf LKWs montierte Kühleinheiten, Schienensignalgehäuse, Container-Strommodule – sie überstehen kontinuierliche Straßen-/Schienenvibrationen ohne planmäßigen Wartungszugang

Qualitätssicherung des Herstellers

Xi'an Hoan Microwave Co. Ltd. (gegründet 2005, Xi'an, Shaanxi, China) betreibt eine nach ISO 9001:2015 zertifizierte Anlage mit mehr als 500 Mitarbeitern. Jeder JGX-0400D-31.5A wird einer Prüfung unterzogen100 %ige Überprüfung der Last-Durchbiegungskurveauf einem kalibrierten servohydraulischen Prüfstand vor der Freigabe. Zu den Testdaten gehören: statische Belastung vs. Durchbiegung (3 Zyklen zur Vorkonditionierung), dynamische Steifigkeit bei 5 Hz / 10 Hz / 20 Hz und Sichtprüfung aller 8 Spulenwicklungen auf gleichmäßige Steigung und Symmetrie. Konformitätsbescheinigungen mit rückverfolgbaren Seriennummern werden 10 Jahre lang archiviert.

Sind Sie bereit, Ihre defekten Gummilager durch eine ausfallsichere Isolierung ohne Ausfallzeiten zu ersetzen?Kontaktieren Sie Xi'an Hoan für eine Beratung zur Lastberechnung, Musterbewertungseinheiten oder ein formelles Angebot für den JGX-0400D-31.5A. Wir beantworten alle technischen Anfragen innerhalb von 24 Stunden.
