JGX-0480D-72A Drahtseil-Schwingungsisolator Akustische Mikrovibrationsisolation Hochdämpfungs-Industrie-Schockmontage

JGX-0480D-72A Akustik- und Mikrovibrationsdrahtseilisolator mit hohem Dämpfungskoeffizient für Präzisionsumgebungen

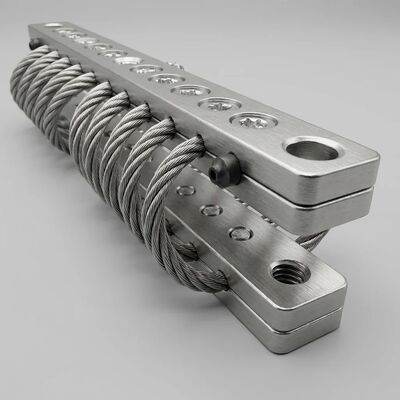

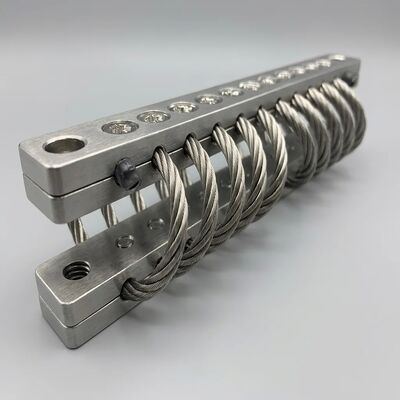

DieJGX-0480D-72Avon Xi'an Hoan Mikrowelle ist ein spezialisierter Drahtseil-Vibrationsisolator fürSchall- und Mikrovibrationsisolierungin Umgebungen, in denen Submikronverschiebung und hörbare Geräuschübertragung mit äußerster Präzision gesteuert werden müssen.mit einer Breite von nicht mehr als 20 mm,, unterstützt dieser Isolator eineNennlast von 72 kgSie liefern eine außergewöhnlichehoher Coulomb-Dämpfungskoeffizient(effektiver Dämpfungsverhältnis 0,15­0,30) die sowohl Strukturvibrationen als auch strukturbedingtes Schallgeräusch über ein breites Frequenzspektrum hinweg unterdrückt.

Vollständige technische Spezifikationen

Wie eine hohe Coulombdämpfung akustische und Mikrovibrationen unterdrückt

Die Physik der Energieverteilung zwischen Strängen

Herkömmliche Kautschukisolatoren weisen eine viskoelastische Dämpfung auf, die von Natur aus von der Frequenz abhängt und bei höheren Frequenzen eine innere Wärmeansammlung erzeugt.Die JGX-0480D-72A verwendet einen grundlegend anderen Mechanismus:Coulomb-Dämpfung (trockene Reibung)Der Isolator wird unter Vibrationsanstrengungen gebogen.Mikroskopische relative Schieben tritt an Tausenden von Draht-zu-Draht-Kontaktpunkten im Kabelschnitt aufJedes Mikroslip-Ereignis wandelt einen kleinen Bruchteil der Schwingungskinetischen Energie in vernachlässigbare Wärme um.effektiver Dämpfungsgrad von 0,15 ̊0.30, wesentlich höher als die 0,05­0,10 typisch für nicht abgedämpfte Stahlfedern.

Frequenzunabhängige Dämpfung ist für die Breitbandisolation von entscheidender Bedeutung

Die viskoelastische Dämpfung bei Gummihalterungen sinkt bei Frequenzen über 100 Hz aufgrund der begrenzten molekularen Entspannungsrate des Polymers stark.ZinsunabhängigDie Energieverteilung pro Zyklus hängt von der Amplitude der Verschiebung ab, nicht von der Frequenz.Sub-Hz-Mikrovibrationen (z. B. Gebäudebewegung bei 0,1 Hz) durch mittelfrequente Rotationsgeräte (10 200 Hz) bis hin zu hochfrequenten strukturgestützten Schallgeräuschen (500 Hz 4 kHz)Das Ergebnis ist eine wirksame Isolierung über das gesamte hörbare und subhörbare Spektrum - eine Fähigkeit, die viskoelastische Halterungen einfach nicht erreichen können.

Mikro-Vibrations-Leistung Submikron Isolation

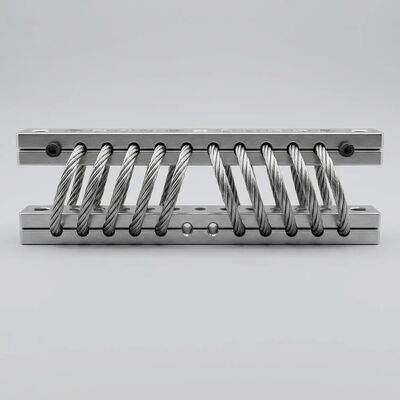

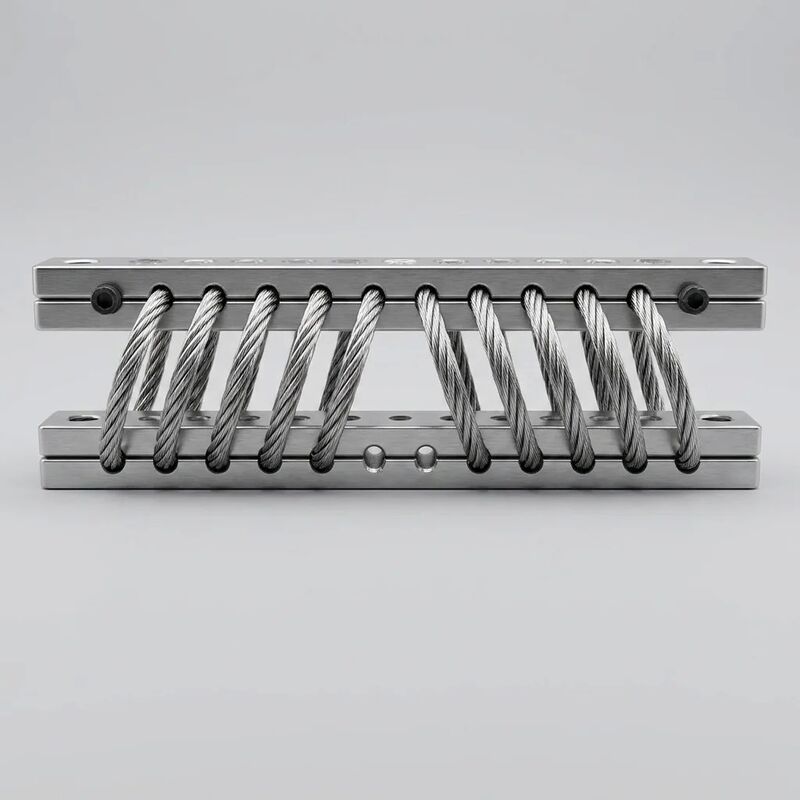

In Präzisionsanwendungen wie Halbleiterlithographie, Elektronenmikroskopie und optische Messtechnik können bodengeborene Schwingungsamplituden von nur 0,1 μm die Auflösung des Instruments beeinträchtigen.Die 10-Spule Geometrie der JGX-0480D-72A bietet:

• Sehr geringe anfängliche Steifigkeit(~ 5 ‰ 8 N / mm im ersten Millimeter der Abbiegung)
• Keine Mikroschleifschwelle¢ die verteilte Drahtkontaktarchitektur sorgt dafür, dass die Dämpfung auch bei Amplituden im Nanometermaßstab aktiv ist, im Gegensatz zu makroskopischen Reibungsdämpfern, die eine minimale Verschiebung erfordern, um sich zu aktivieren
• Geschwindigkeitsproportional auf MikroskalaBei Amplituden unterhalb der Coulomb-Rutschschwelle erzeugt die individuelle Drahtbiegungssteifigkeit eine rein elastische Reaktion und wechselt mit zunehmender Amplitude reibungslos zur Reibungsdämpfung

Schalldämmung  Messleistung

Einsetzungsverlust nach ISO 10846-2:2008, dynamische Steifheitsmethode, JGX-0480D-72A bei 72 kg Vorlast.

Anwendungsbereiche

• Akustische Labore und Anecho-Kammern:Isolieren von HVAC-Ausrüstung, Kabelträgern und strukturellen Stützen von der Kammerhülle, um flankierende Geräuschwege zu vermeiden, die die Messgenauigkeit im freien Feld beeinträchtigen
• Präzisionsmetrologie und Halbleiter:Waferinspektionsstufen, Koordinatenmessmaschinen (CMM), Laser-Interferometertabellen, bei denen eine 0,1 μm hohe Bodenvibration die Wiederholbarkeit der Messungen beeinträchtigt
• Krankenhaus und Gesundheitswesen:Isolierung von MRT-Kühlern, Montage eines chirurgischen Mikroskops, Vibrationskontrolle im Neugeborenen-Inkubator - Umgebungen, in denen sowohl Mikrovibrationen als auch hörbares Rauschen die klinischen Ergebnisse direkt beeinflussen
• Aufnahmestudios und Sendung:Schwimmbodenisolation, Anbringung auf Gerätestrack, HVAC-Entkoppelung ¢ Wahrung des Signal-Rausch-Verhältnisses in professionellen Audioumgebungen
• Forschungslaboratorien:Optische Tischisolation, Entkopplung von Elektronenmikroskopfundamenten, Montage von Laborausrüstung mit Laser, bei der Gebäudevibration der begrenzende Faktor für die Auflösung des Experiments ist

Fabrik-direkte Fertigung in Xi'an Hoan

Xi'an Hoan Microwave Co. Ltd. (St. 2005, Xi'an, Shaanxi) betreibt eine ISO 9001:2015 zertifizierte Anlage mit mehr als 500 Mitarbeitern mit vollständiger CNC-Bearbeitung, Drahtseilformung, Oberflächenbehandlung,und 100%ige dynamische Prüffähigkeiten. alsFabrikhersteller, eliminieren wir Verteiler-Markups. Jede JGX-0480D-72A wird direkt von unserer Produktionslinie an Ihr Empfangsdock mit vollständiger Rückverfolgbarkeitsdokumentation geliefert.Jede Einheit trägt eine einzigartige Seriennummer, die mit ihrem individuellen Last-Ausbeugung-Prüfprotokoll verbunden ist., EN 10204 3.1 Materialzertifikate sowohl für SS304-Draht als auch für Al 6061-T6-Strahlvorräte sowie ein Konformitätszertifikat.

Brauchst du eine präzise akustische oder Mikrovibrationsisolation?Kontaktieren Sie das Applikationsteam von Xi'an Hoan. Senden Sie Ihre Schwingungsspektren und Isolationsziele wir liefern einen technischen Vorschlag mit prognostizierten Einsatzverlustkurven innerhalb von 48 Stunden
