JGX-0648D-68A Ganzmetall-Drahtseil-Vibrationsisolator, langlebige Stoßdämpferhalterung mit großem Lastbereich

JGX-0648D-68A Ganzmetall-Drahtseil-Vibrationsisolator – Technische Übersicht

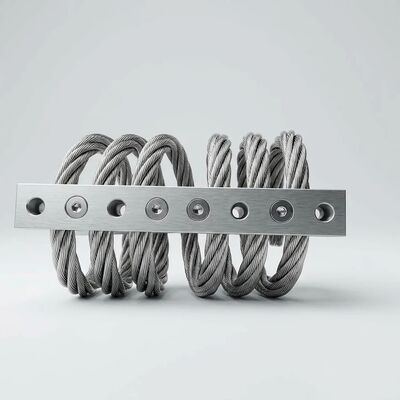

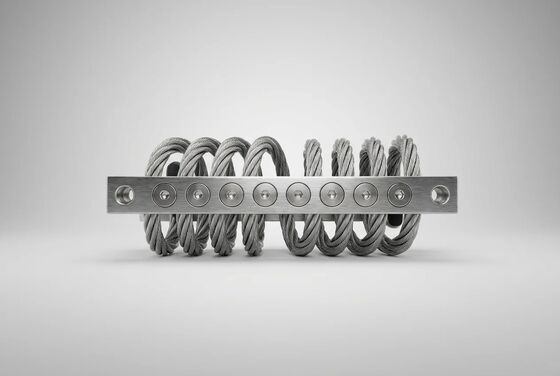

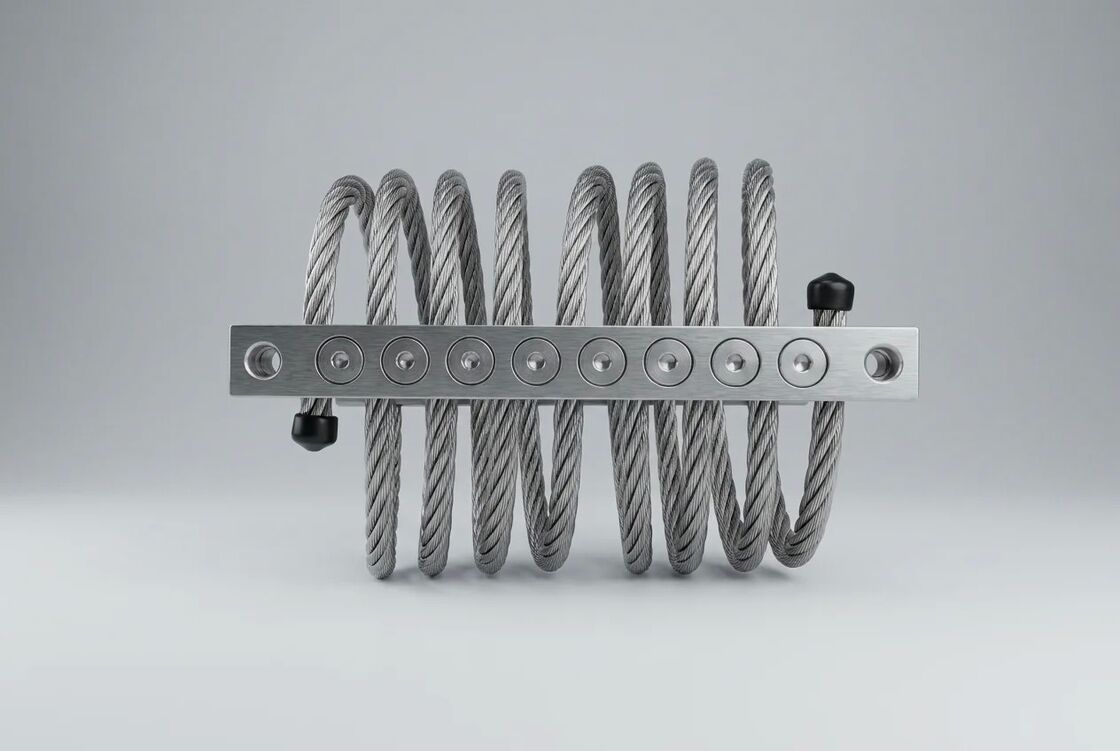

Der JGX-0648D-68A ist ein leistungsstarker Ganzmetall-Drahtseil-Vibrationsisolator, der für anspruchsvolle industrielle Stoß- und Vibrationskontrollanwendungen entwickelt wurde. Dieser Isolator besteht aus einem Edelstahldrahtseil mit einem Durchmesser von 6,8 mm, das spiralförmig durch präzisionsgefertigte Klemmblöcke aus Aluminiumlegierung gewickelt ist. Er bietet außergewöhnliche Tragfähigkeit und langfristige Haltbarkeit ohne die mit Elastomerhalterungen verbundenen Verschleißprobleme.

Material & Konstruktion

• Drahtseil:Mehrsträngiges Drahtseil aus Edelstahl 304, 6,8 mm Nenndurchmesser, kaltgezogen für eine gleichmäßige Zugfestigkeit von über 1570 MPa. Das Drahtseil wird vor dem Verseilen zinkphosphatiert, um die innere Schmierung und Korrosionsbeständigkeit zu verbessern.
• Montageblöcke:6061-T6-Aluminiumlegierung mit hartanodisierter Oberflächenbehandlung (15–20 μm Oxidschicht), die eine hervorragende Korrosionsbeständigkeit in feuchten, salzhaltigen und chemisch aggressiven Umgebungen bietet.
• Befestigungselemente:Innensechskantschrauben aus Edelstahl 304 mit Sicherungsmuttern mit Nyloneinsatz, um ein Lösen bei anhaltenden Vibrationen zu verhindern.

Last- und Leistungsdaten

Qualitätssicherung

Jeder JGX-0648D-68A-Isolator wird vor dem Versand einer 100-prozentigen Maßprüfung, einer Überprüfung der Last-Durchbiegungskurve und einer Prüfung der Oberflächenbeschaffenheit unterzogen. Chargenrückverfolgbare Materialzertifikate sind auf Anfrage erhältlich. Der Isolator entspricht den Qualitätsmanagementstandards ISO 9001:2015 und den RoHS-Umweltanforderungen.

Typische industrielle Anwendungen

• Vibrationsisolierung des HVAC-Kompressors und des Kühlers
• Präzisions-CNC-Maschinen und Koordinatenmessgeräte
• Montage von Schiffselektronik und Navigationsinstrumenten
• Generatorsatz- und Pumpen-Skid-Isolierung
• Schutz für industrielle Schalttafeln und Server-Racks
• Transportverpackung für empfindliche Instrumente

Für kundenspezifische Lastkonfigurationen, Unterstützung beim Design von Multi-Isolator-Systemen oder technische Anfragen wenden Sie sich bitte unter Angabe Ihres spezifischen Gerätegewichts und Ihrer Betriebsumgebung an unser Technikteam.
