JGX-0648D-68A Mehrwinkeldrahtseil-Schwingungsisolator Wartungsfrei Langlebigkeit Stoßdämpfer

JGX-0648D-68A Multidirektionaler Drahtseil-Vibrationsisolator – Anwendungshandbuch

Der JGX-0648D-68A bietet durch seine einzigartige spiralförmige Drahtseilarchitektur eine zuverlässige multidirektionale Vibrationsisolierung. Im Gegensatz zu herkömmlichen Gummi- oder Federlagern, die hauptsächlich entlang einer einzelnen Achse isolieren, dämpft das Drahtseildesign Stoß- und Vibrationsenergie gleichzeitig bei Druck, Zug, Scherung und Rollbewegung – was es zur bevorzugten Wahl für Geräte macht, die komplexen, unvorhersehbaren Vibrationseinflüssen ausgesetzt sind.

Wie multidirektionale Isolierung funktioniert

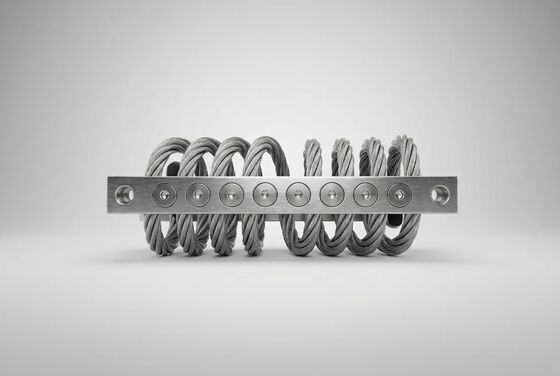

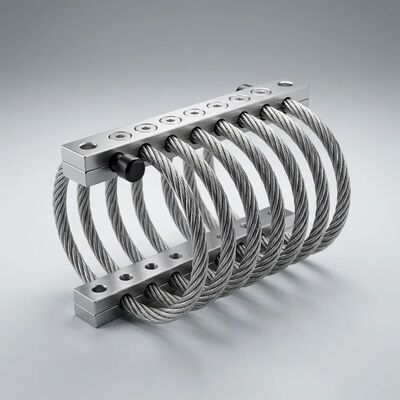

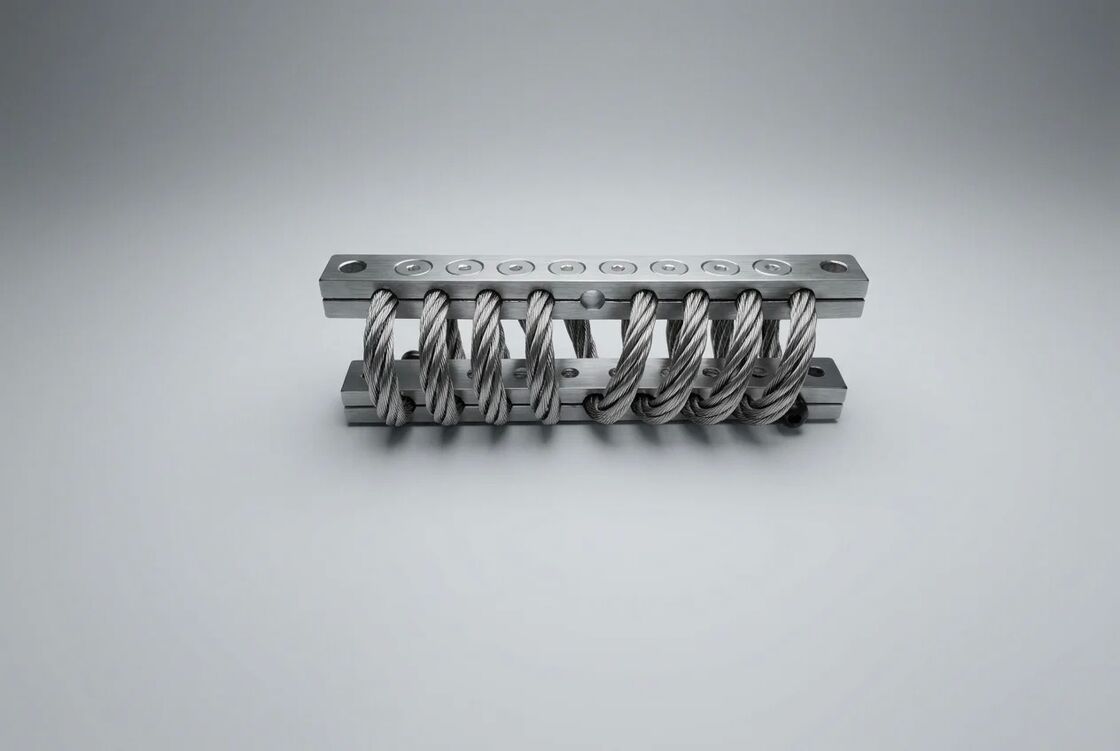

Das 6,8-mm-Drahtseil aus rostfreiem Stahl ist zu acht durchgehenden Spiralschlaufen geformt, die zwischen zwei Klemmblöcken aus Aluminiumlegierung befestigt sind. Wenn Vibrations- oder Stoßenergie in das System eindringt, reiben die einzelnen Drahtstränge innerhalb jeder Schleife aneinander (Coulomb-Reibung) und wandeln kinetische Energie in minderwertige Wärmeenergie um. Dieser hysteresebasierte Dämpfungsmechanismus:

• Funktioniert in allen Belastungsrichtungen identisch ohne richtungsabhängigen Leistungsabfall
• Bietet eine zunehmend steifere Reaktion – weich bei niedrigen Amplituden für eine feine Vibrationsfilterung, steif bei hohen Amplituden für Stoßschutz
• Behält konsistente Dämpfungseigenschaften über den gesamten Betriebsbereich von -75 °C bis +300 °C bei

Wartungsfreier Lebenszyklus

Ohne Gummi, Elastomer, Hydraulikflüssigkeit oder bewegliche Dichtungen erfordert der JGX-0648D-68A während seiner gesamten Lebensdauer keine planmäßige Wartung, Schmierung oder Komponentenaustausch. Zu den wichtigsten Langlebigkeitsfaktoren gehören:

• Keine Materialalterung:Edelstahl und Aluminiumlegierung verhärten, reißen oder kriechen unter anhaltender Belastung nicht – häufige Fehlerursachen bei Gummiisolatoren nach 3–5 Betriebsjahren
• Korrosionsimmunität:Hartanodisiertes Aluminium und Edelstahl 304 halten Salzsprühtests von mehr als 500 Stunden stand (ASTM B117) und eignen sich für Küsten- und Offshore-Installationen
• Ermüdungsfestigkeit:Das kaltgezogene Drahtseil behält seine Elastizität über Millionen von Lastzyklen hinweg; Ermüdungstests zeigen eine Steifigkeitsdrift von weniger als 5 % nach 10⁶ Zyklen bei Nennlast
• UV- und Ozonbeständig:Im Gegensatz zu Gummilagern, die sich unter Sonnenlicht und atmosphärischem Ozon zersetzen, bleibt die Ganzmetallkonstruktion von Umwelteinflüssen unbeeinflusst

Technische Spezifikationen

Empfohlene Anwendungen

• Industrielle Automatisierung:Schwingungsisolierung für Roboterarbeitsplätze, Pick-and-Place-Systeme und automatisierte Prüfgeräte
• HVAC & Kühlung:Isolierung von Kompressoren, Kondensatoren und Lüftungsgeräten in Gewerbe- und Industrieanlagen
• Stromerzeugung:Generatorsatz, Turbinenhilfsausrüstung und Transformatorschwingungsdämpfung
• Marine und Offshore:Navigationselektronik, Kommunikationsracks und Isolierung von Hilfsmaschinen in Salznebelumgebungen
• Transport:Eisenbahnsignalschränke, Bordelektronik und mobile Generatorvibrationskontrolle
• Labor & Medizin:Isolierung empfindlicher Analyseinstrumente in Forschungs- und Diagnoseumgebungen

Auswahlhilfe

Um eine optimale Leistung zu erzielen, wählen Sie eine solche Menge an JGX-0648D-68A-Isolatoren aus, dass jede Einheit 30–60 % ihrer Nenndrucklast unter statischem Gerätegewicht trägt. Dieser Betriebsbereich gewährleistet eine ausreichende Auslenkung für eine wirksame Schwingungsisolierung und behält gleichzeitig die Reservekapazität für Stoßereignisse bei. Kontaktieren Sie unsere Anwendungsingenieure für Unterstützung beim Isolationsdesign auf Systemebene, einschließlich Eigenfrequenzberechnungen und Montagelayouts mit mehreren Freiheitsgraden.
