JGX-0956D-104A Transporttauglicher Drahtseil-Vibrationsisolator, einfache Integration, mobile Schutz-Stoßdämpferhalterung

JGX-0956D-104A Drahtseil-Vibrationsisolator Transportdynamik und Feldintegration

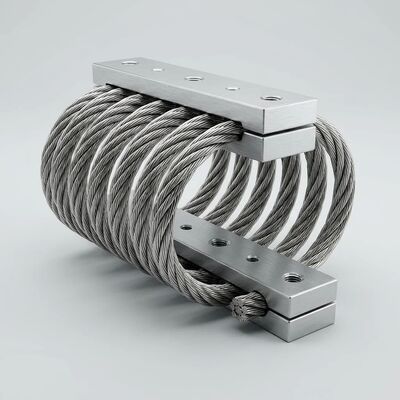

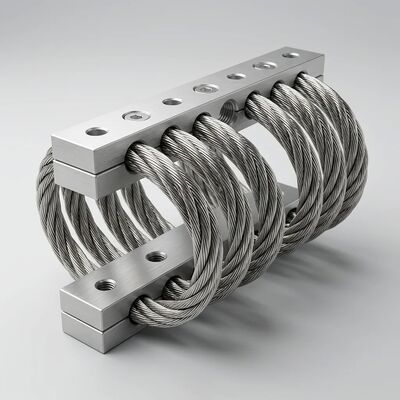

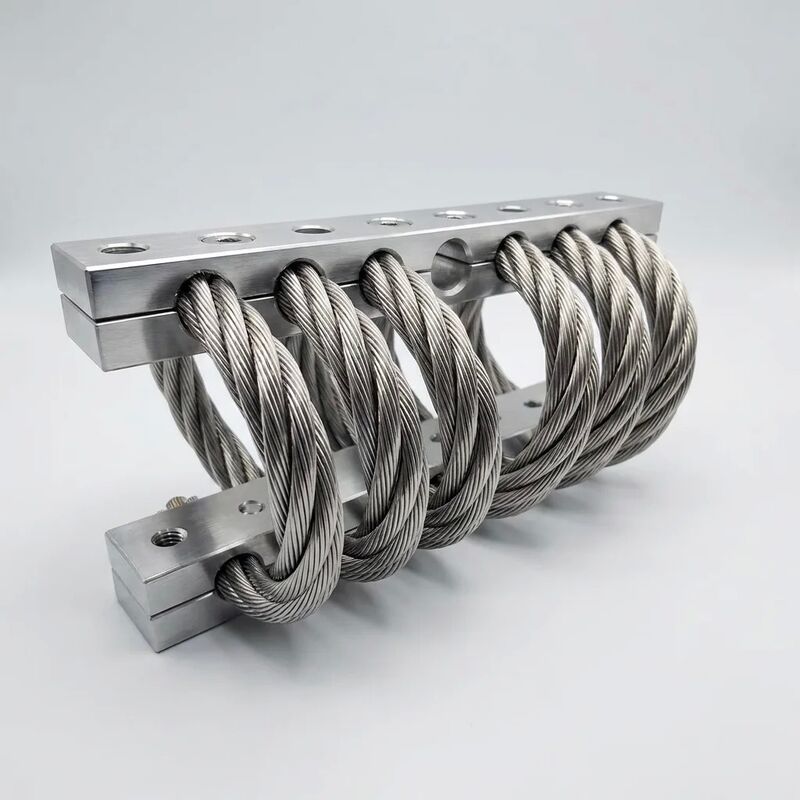

Der JGX-0956D-104A stellt die einzigartige Herausforderung des Schutzes von Geräten während des Transports und des mobilen Betriebs, bei denen Vibrationsumgebungen Straßenschock, Antriebsharmoniken,und unvorhersehbare Geländeeingänge in ein anspruchsvolles Ladeprofil mit mehreren Achsen. um ein 10,4 mm starkes 304 rostfreies Stahlseil (7*19 Strangkonstruktion) mit 10 spiralförmigen Schläuchen und 6061-T6 Aluminiumspannblöcken hergestellt,Dieser Isolator bietet einen bewährten Schutz mit einer einfachen Anbringung..

Verständnis von Transportvibrationsumgebungen

Die Vibrationen von Transitgeräten unterscheiden sich grundsätzlich von den Vibrationen stationärer Anlagen.Der Straßenverkehr erzeugt ein zusammengesetztes Anregungsspektrum von 1-200 Hz mit dominierender Energie im Band von 3-20 Hz (Aufhängungsresonanz) und im Band von 15-100 Hz (Motor- und Antriebsstrangharmonik)Auf diese kontinuierliche Schwingung überlagern sich diskrete Stoßereignisse, Schlaglöcher, Schienenübergänge,und Container-Handling-Tropfen, die Beschleunigungsspitzen von 15-30 g mit einer Impulsdauer von 5-15 ms erzeugen.

Der JGX-0956D-104A verwaltet diese Umgebung durch drei komplementäre Mechanismen:

• Kontinuierliche Vibrationsdämpfung:Mit einem natürlichen Frequenzbereich von 6 bis 14 Hz (lastabhängig) erreicht der Isolator eine effektive Schwingungsisolation ab etwa 20 Hz.Bei typischen Fahrgeschwindigkeiten des Dieselmotors (1500-1800 U/min), die eine primäre Anregung von 25-30 Hz erzeugt), eine Dämpfung von mehr als 90%, wodurch empfindliche Elektronik und Instrumente vor müdungsbedingten Hochzyklusvibrationen geschützt werden.
• Übergangsstoßabsorption:Die Coulomb-Reibung zwischen einzelnen Drahtsträngen innerhalb jeder Schleife wandelt während des Kompressions-Erweiterungszyklus die Stoßenergie in niedriggradige Wärme um.für Stoßimpulse bis zu 30 g (11 ms halbes Sinus) bestimmt, absorbiert der Isolator Energie, die ansonsten direkt an die Geräteinternen Leiterplatten, optische Komponenten und Präzisionslager übertragen würde.
• Selbstzentrierte Erholung:Nach einem Schockereignis, the elastic recovery of the stainless steel wire rope returns the isolated equipment to its nominal position without residual offset—a critical advantage over elastomeric mounts that can take a permanent compression set after severe shock loading.

Feldintegrationstechnik

Einbauprozess:Der JGX-0956D-104A wird über zwei Ø10,5mm durchlöchende Löcher auf 68 * 48mm Zentrum-zu-Zentrum-Abstand mit Standard-M10-Hex-Schrauben montiert.Verbindungsstücke der Klasse 8 mit Flachspüler und Federverschlussspüler). kein Schimmen oder eine Höhenanpassung erforderlich ist ̇ das Drahtseil schlägt sich innerhalb des ersten Kompressionszyklus auf die statische Belastung aus.die Isolatormenge so halten, dass jede Einheit unter statischer Belastung 30-60% ihrer Nennkompressionskapazität für eine optimale Isolationsleistung trägt;.

Nachrüstkompatibilität:Das 68*48mm-Schraubmuster passt zu vielen gängigen Formfaktoren für Gummianlagen in der Gesamtlänge von 80-150mm,die einen direkten mechanischen Austausch ohne Neuborgeräte-Schlitze oder -Feststellungen ermöglichenDie rein metallische Konstruktion beseitigt die chemischen Kompatibilitätsprobleme von Gummihalterungen.und keine Zerbrechlichkeit durch UV-Exposition in offenen Anlagen.

Ressourcen für die Integration der Konstruktion:Die technische Unterstützung umfasst 3D-CAD-Modelle (STEP- und IGES-Formate), 2D-Dimensionszeichnungen mit geometrischer Toleranz pro ISO 2768-m und anwendungsspezifische Belastungsdeflexionskurven.Unsere Anwendungsingenieure bieten kostenlose statische und dynamische Analysen einschließlich:

• Montageplan mit mehreren Freiheitsgraden für nicht symmetrische Massenverteilungen von Anlagen
• Berechnung der natürlichen Frequenz und der Modusform zur Prüfung der Trennung von den Erregungsfrequenzen
• Analyse des Stoßreaktionsspektrums (SRS) für die Stoßqualifikation bei Transport und Handhabung
• Schätzung der Lebensdauer des Isolators auf der Grundlage gemessener oder spezifizierter Transportvibrationsprofile (MIL-STD-810-äquivalente Straßenverkehrsspektren verfügbar)

Technische Spezifikation

Anwendungen für mobile und Feldgeräte

• Mobiler Stromerzeugung:Dieselgeneratoren (15-100 kVA Klasse) auf Servicefahrzeugen, Anhängern und schiefermontierten Notstromgeräten, bei denen sich während des Transports und des stationären Betriebs Straßenschock und Motorrüttelungen verbinden
• Telekommunikationsschutzgeräte:Elektronik der Basisstation, Geradlinerschränke und Batterie-Racks, die in ISO-Containern vorinstalliert über unbefestigte Zugangsstraßen zu entlegenen Standorten transportiert werden
• mobile medizinische und labortechnische EinheitenDiagnostische Bildgebungsausrüstung, Kühlzentrifugenisolation und mobile Laborgeräte in Behälter-Feldkrankenhäusern und Forschungsfahrzeugen
• An Schienen montierte Geräte:Bahnseiten-Signalschränke, Achsenzähler-Elektronik und Steuerungen von Schaltmaschinen, die Bodenvibrationen von vorbeifahrenden Zügen ausgesetzt sind
• Offshore-Containersysteme:Kontrollplatten für Bohrköpfe, Chemieinspritzschlitze und Notschaltsysteme in DNV-zertifizierten Offshore-Containern, die eine korrosionsbeständige Isolierung in salzreichen Atmosphären erfordern
• Baumaschinen:Kompressorpakete, hydraulische Stromversorgungsanlagen und elektronische Steuerungsmodule für Raupenbagger, Bohrgeräte und Brechereien

Vergleichsvorteil gegenüber elastomeren Befestigungen

Bei mobilen Anwendungen versagen Gummi-Vibrationsisolatoren in der Regel innerhalb von 2-4 Jahren aufgrund einer Kombination aus dynamischer Verhärtung (Ozon/UV-Verknüpfung), Kompressionssatz (statische Belastung),und chemische Angriffe (Brennstoff/Ölschwellungen)Die JGX-0956D-104A eliminiert alle drei Ausfallmodi durch eine rein metallische Konstruktion.Beseitigung des geplanten Austauschs von IsolatorenKontaktieren Sie unser Ingenieursteam für eine vergleichende Lebenszykluskostenanalyse für Ihre Geräteplattform.
