JGX-0956D-104A Premium-Drahtseil-Vibrationsisolator zur Resonanzgeräuschunterdrückung für Industriemaschinen

JGX-0956D-104A Drahtseil-Schwingungsisolator – Materialtechnik und akustische Leistung

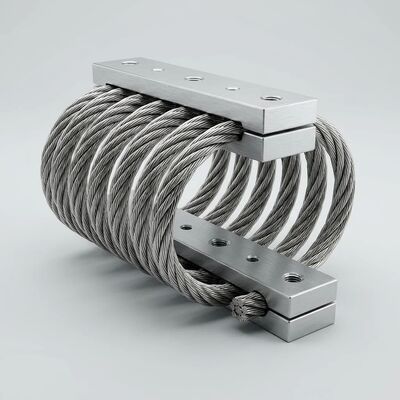

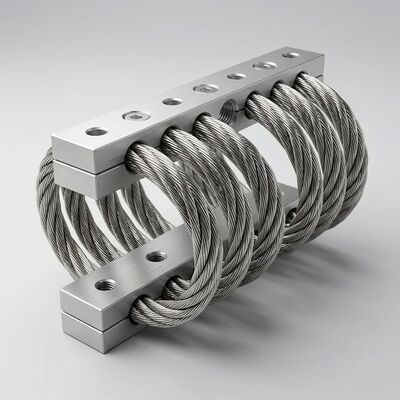

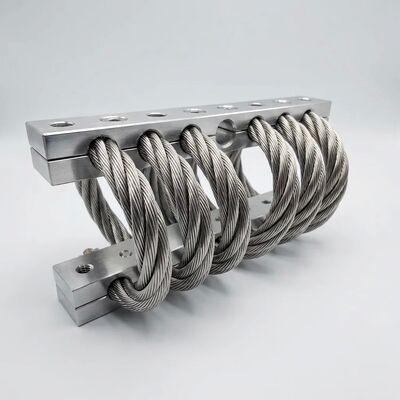

Der JGX-0956D-104A kombiniert erstklassige Metallurgie mit fortschrittlicher Vibrationsphysik, um eine außergewöhnliche Resonanzkontrolle und Geräuschreduzierung für Industriemaschinen zu bieten. Im Kern ist ein Drahtseil aus Edelstahl 304 mit 10,4 mm Durchmesser – aufgebaut in einer 7*19-Strang-Konfiguration mit regelmäßiger Rechtsschlagung – spiralförmig durch 10 durchgehende Schleifen gewickelt und zwischen zwei 6061-T6-Aluminiumlegierungsblöcken mit 25–30 μm harten, eloxierten Oberflächen eingespannt.

Materialmetallurgie und Qualitätskette

Drahtseilmetallurgie:Die 7*19-Konstruktion (7 Litzen mit jeweils 19 Einzeldrähten) bietet ein optimales Gleichgewicht zwischen Flexibilität und Ermüdungslebensdauer. Jeder Draht wird aus austenitischem Edelstahl UNS S30400 auf eine Mindestzugfestigkeit von 1570 MPa kaltgezogen. Durch die Zinkphosphatierungsbehandlung, die nach dem Verseilen angewendet wird, entsteht eine mikrokristalline Phosphatbeschichtung, die zwei Zwecken dient: Reduzierung des Reibungskoeffizienten zwischen den Strängen für ein konsistentes Coulomb-Dämpfungsverhalten und Bereitstellung einer Opferkorrosionsbarriere, die die inhärente Passivität des Edelstahlsubstrats 304 ergänzt.

Aluminiumblocktechnik:Die 6061-T6-Klemmblöcke (jeweils ca. 12 mm dick, was zu einer Gesamtprofilhöhe von ca. 40 mm beiträgt) werden einer Lösungsglühbehandlung bei 530 °C unterzogen, gefolgt von einer Wasserabschreckung und einer künstlichen Alterung bei 175 °C für 8 Stunden, um den T6-Vergütungszustand zu erreichen. Die anschließende harte Eloxierung gemäß MIL-A-8625 Typ III erzeugt eine 25–30 μm dicke Oxidschicht mit einer Oberflächenhärte von mehr als 400 HV – vergleichbar mit einsatzgehärtetem Werkzeugstahl – und bietet sowohl elektrische Isolierung (Durchschlagsfestigkeit > 800 V) als auch Korrosionsbeständigkeit von mehr als 1000 Stunden im neutralen Salzsprühnebel gemäß ASTM B117.

Vollständige Rückverfolgbarkeit:Jeder JGX-0956D-104A verfügt über eine Rückverfolgbarkeit auf Chargenebene, die den fertigen Isolator mit den Zertifikaten der Rohstofffabrik verknüpft. Die Analyse der chemischen Zusammensetzung (C, Mn, P, S, Si, Cr, Ni gemäß ASTM A240), die Überprüfung der mechanischen Eigenschaften (Streckgrenze, Zugfestigkeit, Dehnung) und die Prüfung der interkristallinen Korrosion (ASTM A262 Practice E) sind dokumentiert und auf Anfrage erhältlich.

Akustik- und Resonanzleistung

Unkontrollierte Maschinenvibrationen äußern sich sowohl in struktureller Ermüdung als auch in Luftschall – zwei Probleme, die der JGX-0956D-104A gleichzeitig durch seine nichtlinearen Steifigkeits- und Hysterese-Dämpfungseigenschaften angeht:

• Übertragbarkeitskontrolle:Bei Erregerfrequenzen über √2 * der Eigenfrequenz des Systems (ca. 20 Hz für typische Installationen) sinkt die Schwingungsübertragungsfähigkeit unter eins, wodurch eine Isolierung von >90 % bei Betriebsgeschwindigkeiten erreicht wird. Das nichtlineare Versteifungsverhalten verhindert ein Amplitudenwachstum, selbst wenn sich die Erregung beim Hochfahren und Auslaufen der Anlage der Resonanz nähert.
• Unterdrückung der Resonanzverstärkung:Mit einem Q-Faktor ≤ 2,8 bei Resonanz gegenüber 10-50* bei ungedämpften Federlagern begrenzt der JGX-0956D-104A die übertragene Spitzenkraft deutlich unter strukturellen Schadensschwellen, ohne dass Dämpfer mit abgestimmter Masse oder aktive Steuerungssysteme erforderlich sind.
• Körperschalldämmung:Die mechanische Impedanzdiskontinuität an der Schnittstelle zwischen Drahtseil und Montageblock reflektiert und zerstreut Schwingungsenergie, bevor sie Gebäudestrukturen erreicht. Feldmessungen zeigen eine Reduzierung der Körperschallübertragung um 15–25 dB in den Oktavbändern von 100–2000 Hz, die für den wahrgenommenen akustischen Komfort am wichtigsten sind.
• Breitbandwirksamkeit:Im Gegensatz zu viskoelastischen Dämpfern, deren Leistung temperatur- und frequenzabhängig ist, sorgt der Coulomb-Dämpfungsmechanismus (Trockenreibung) des Drahtseilisolators für eine konstante Energiedissipation von 5 Hz bis über 500 Hz über den gesamten Betriebsbereich von -75 °C bis +300 °C.

Vollständige technische Spezifikationen

Industrielle Anwendungsfelder

• Kompressorstationen:Isolierung von Kolben- und Schraubenkompressoren in der Erdgasverarbeitung, in Kühlanlagen und pneumatischen Systemen – wo niederfrequente Pulsation und harmonische Erregung eine Isolierung mit hoher Dämpfung erfordern
• Präzisionsmesstechnik:Koordinatenmessgeräte (KMG), optische Komparatoren und Laserinterferometrie-Bänke, die eine Isolierung im Submikrometerbereich gegen Gebäudeschwingungen erfordern
• Schwere HVAC-Geräte:Zentrifugale Kältemaschinenisolierung in gewerblichen Hochhäusern, wo die Übertragung von Körperschall auf die belegten Etagen minimiert werden muss
• Industrielle Motor-Generator-Sets:Motorisolation mit variablem Frequenzantrieb (VFD), bei der vom Wechselrichter induzierte hochfrequente Oberschwingungsströme mechanische Resonanzen im Motorgehäuse anregen
• Prüf- und Kalibrierlabore:Vibrationsempfindliche Analysenwaagen, Mikroskoparbeitsplätze und Isolierung von Umwelttestkammern

Für detaillierte akustische Leistungskurven, Materialzertifikate oder anwendungsspezifisches Isolationssystemdesign wenden Sie sich bitte an unser Ingenieurteam. Wir bieten eine kostenlose Überprüfung der Eigenfrequenz und Lastverteilungsanalyse für Ihre spezifische Gerätekonfiguration an.
