JGX-0958D-138A Vollmetalldrahtseil-Vibrationsisolator mit hoher statischer Belastung Kompaktes Design Extreme Umwelt

JGX-0958D-138A Ganzmetall-Drahtseil-Vibrationsisolator

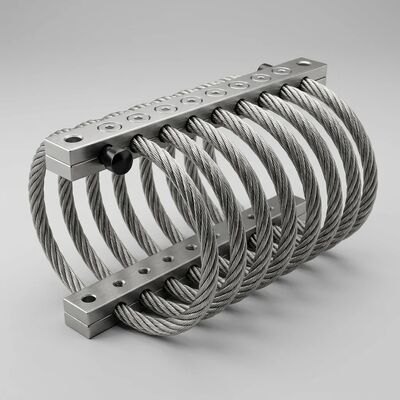

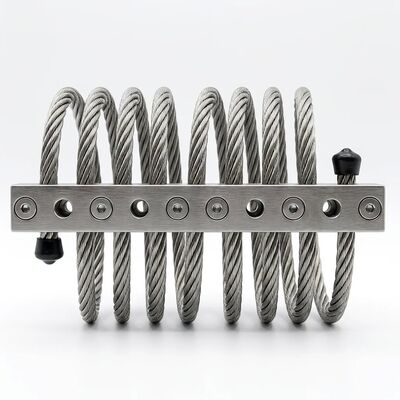

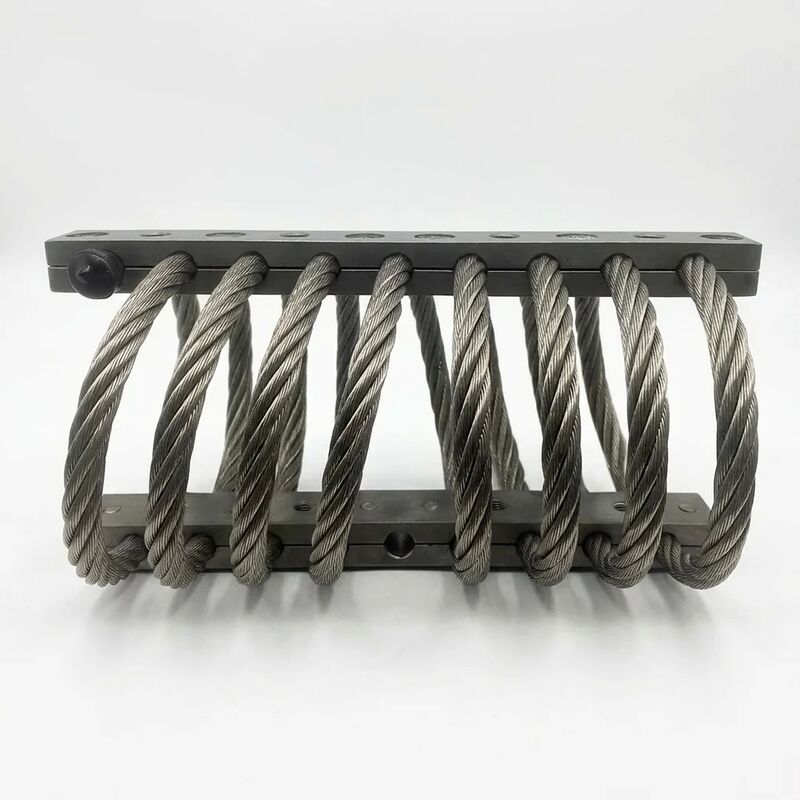

Der JGX-0958D-138A ist ein robuster Ganzmetall-Vibrationsisolator für Drahtseile, der entwickelt wurde, um in den anspruchsvollsten Industrieumgebungen der Welt zuverlässigen Stoß- und Vibrationsschutz zu bieten. Mit einem Edelstahldrahtseil mit 9,5 mm Durchmesser, das durch 8 präzisionsgeformte Spulen gewickelt und durch Klemmstangen aus hochfester Aluminiumlegierung gesichert ist, trägt dieser Isolator eine maximale statische Last von 138 kg pro Halterung und behält dabei eine bemerkenswert kompakte Stellfläche bei.

Warum Ganzmetallkonstruktionen wichtig sind

Im Gegensatz zu herkömmlichen Gummi- oder Elastomerlagern, die mit der Zeit abbauen, enthält das JGX-0958D-138A keine organischen Materialien. Jedes Bauteil – von der Litzenspirale bis zu den Haltestangen – ist aus Metall. Das heisst:

• Kein Kriechen oder Altern:Keine Materialermüdung, kein Druckverformungsrest und keine Verhärtung im jahrelangen Dauerbetrieb. Die Leistung des Isolators ist am ersten und am zehntausendsten Tag identisch.
• Extreme Temperaturtoleranz:Betriebsfähig von -70°C bis +260°C ohne Veränderung der Dämpfungseigenschaften. Geeignet für arktische Installationen, Motorräume, Gießereiausrüstung und Wüstensolarfelder.
• Chemische Immunität:Unbeeinflusst von Hydraulikflüssigkeiten, Kraftstoffen, Schmiermitteln, Ozon, UV-Strahlung, Salzsprühnebel und industriellen Reinigungsmitteln – Substanzen, die Gummilager schnell angreifen.
• Strahlungs- und vakuumkompatibel:Die Ganzmetallstruktur hält Umgebungen stand, in denen Polymere ausgasen oder spröde werden, und eignet sich daher für Vakuumkammern und Anwendungen in großen Höhen.

Hohe statische Belastbarkeit in kompakter Form

Mit einer statischen Traglast von 138 kg pro Halterung aus einer einzigen kompakten Einheit bietet der JGX-0958D-138A ein außergewöhnliches Verhältnis von Last zu Größe. Dadurch können Ingenieure weniger Isolatoren pro Installation spezifizieren, was die Systemkomplexität, das Gewicht und die Kosten reduziert. Die 8-Spulen-Geometrie verteilt Druck-, Zug- und Scherlasten gleichmäßig auf die Drahtseilstränge und gewährleistet so eine gleichbleibende Leistung unter mehrachsigen Belastungsbedingungen.

Dynamische Lasten bis zu 70 kg werden durch den reibungsbasierten Energiedissipationsmechanismus von Litzenseilen effektiv gedämpft: Während sich der Isolator durchbiegt, reiben einzelne Litzen aneinander und wandeln kinetische Vibrationsenergie in vernachlässigbare Wärme um, ohne dass Flüssigkeit, Gas oder eine externe Stromquelle erforderlich sind.

Entwickelt für raue Betriebsbedingungen

Konfigurationsoptionen für Montagestangen

Der JGX-0958D-138A ist mit zwei Montagestangenmaterialien erhältlich, um unterschiedlichen Anwendungsanforderungen gerecht zu werden:

• Edelstahlstangen:Maximale Korrosionsbeständigkeit und Festigkeit. Empfohlen für Offshore-Plattformen, Seeschiffe, chemische Verarbeitungsanlagen und Außenanlagen mit längerer Witterungseinwirkung.
• Stangen aus Aluminiumlegierung (6061-T6):Leichte Alternative mit hervorragendem Verhältnis von Festigkeit zu Gewicht. Erhältlich mit weißer Eloxierung für den allgemeinen industriellen Einsatz oder harter Eloxierung für verbesserte Oberflächenhärte und Verschleißfestigkeit in Umgebungen mit hohem Abrieb.

Typische industrielle Anwendungen

Der JGX-0958D-138A eignet sich hervorragend für schwere Industrieumgebungen, in denen sich die Zuverlässigkeit der Ausrüstung direkt auf die Betriebszeit auswirkt:

• HVAC- und Kompressorsysteme:Isolieren Sie große Radialkühler, Kolbenkompressoren und Lüftungsgeräte von Gebäudestrukturen, um Vibrationsübertragung und strukturelle Ermüdung zu verhindern.
• Energieerzeugungsausrüstung:Schützen Sie Generatorsätze, Turbinenhilfssysteme und Schaltschränke vor selbstinduzierten Vibrationen und externen seismischen Ereignissen.
• Schwermaschinen und Pressen:Reduzieren Sie die von Stanzpressen, Spritzgussmaschinen und CNC-Bearbeitungszentren auf Fabrikhallen und angrenzende Präzisionsgeräte übertragenen Kräfte.
• Bergbau- und Steinbruchausrüstung:Widersteht abrasivem Staub, Feuchtigkeit und kontinuierlicher Stoßbelastung auf Vibrationssieben, Brechern und Förderbandantriebssystemen.
• Schiene und Transport:Isolieren Sie streckenseitige Signalschränke, Bordelektronikgehäuse und Unterflurgeräte vor schieneninduzierten Vibrationen und Stößen.
• Offshore- und Marinesysteme:Schützen Sie Navigationselektronik, Kommunikationsracks und mechanische Systeme an Bord von Handelsschiffen und Offshore-Plattformen vor welleninduzierten Bewegungen und Motorvibrationen.
• Industrielle Pumpstationen:Dämpfen Sie Vibrationen großer Zentrifugal- und Kolbenpumpen in der Wasseraufbereitung, in Öl- und Gaspipelines sowie in Anwendungen für den Chemikalientransfer.

Leistungsvorteile gegenüber Elastomerlagern

• Vorhersehbare abbaufreie Lebensdauer:Während Gummilager einer allmählichen Degradationskurve aus Erweichung und dann Verhärtung folgen und einen regelmäßigen Austausch erfordern, behält das JGX-0958D-138A auf unbestimmte Zeit konstante Steifigkeits- und Dämpfungskoeffizienten bei.
• Keine Umweltabdichtung erforderlich:Im Gegensatz zu flüssigkeitsgefüllten Dämpfern, bei denen das Risiko einer Leckage besteht, oder Elastomeren, die Schutzmanschetten gegen UV-Strahlung und Chemikalien erfordern, ist die Ganzmetallkonstruktion von Natur aus immun gegen Umwelteinflüsse.
• Wirksamkeit über einen weiten Frequenzbereich:Die nichtlinearen Steifigkeitseigenschaften von Drahtseilen sorgen im Vergleich zu linearen elastischen Halterungen für eine wirksame Isolierung über ein breiteres Frequenzspektrum, einschließlich der Dämpfung von hochfrequentem Körperschall.
• Feuerwiderstand:Die Ganzmetallkonstruktion eliminiert die Brandlast und den giftigen Rauch, die mit brennenden Gummilagern einhergehen – ein wichtiger Sicherheitsaspekt für geschlossene Maschinenräume und Tunnelanwendungen.

Rapid Prototyping und Anpassung

Benötigen Sie eine Variante mit unterschiedlichen Tragzahlen, Spulenzahlen oder Montagelochmustern? Unser hauseigenes Ingenieurteam kann das Design der JGX-0958-Serie an Ihre genauen Spezifikationen anpassen. Mit den Rapid-Prototyping-Funktionen können kundenspezifische Konfigurationen innerhalb von 2–3 Wochen bemustert werden, was eine schnelle Projektabwicklung ohne Kompromisse bei der Validierungsgenauigkeit ermöglicht.

Qualitätssicherung

Jedes JGX-0958D-138A-Gerät wird vor dem Versand einer 100-prozentigen Maßprüfung und dynamischen Musterchargenprüfung unterzogen. Die Herstellung erfolgt unter ISO 9001:2015-zertifizierten Qualitätsmanagementsystemen mit vollständiger Materialrückverfolgbarkeit von der Rohdrahtseilspule bis zum fertigen Isolator.

Kontaktieren Sie noch heute unser Anwendungstechnik-Team, um Ihre Anforderungen an die Schwingungsisolierung zu besprechen oder ein technisches Datenblatt mit Last-Durchbiegungs-Kurven für Ihre spezifische Belastungskonfiguration anzufordern.
