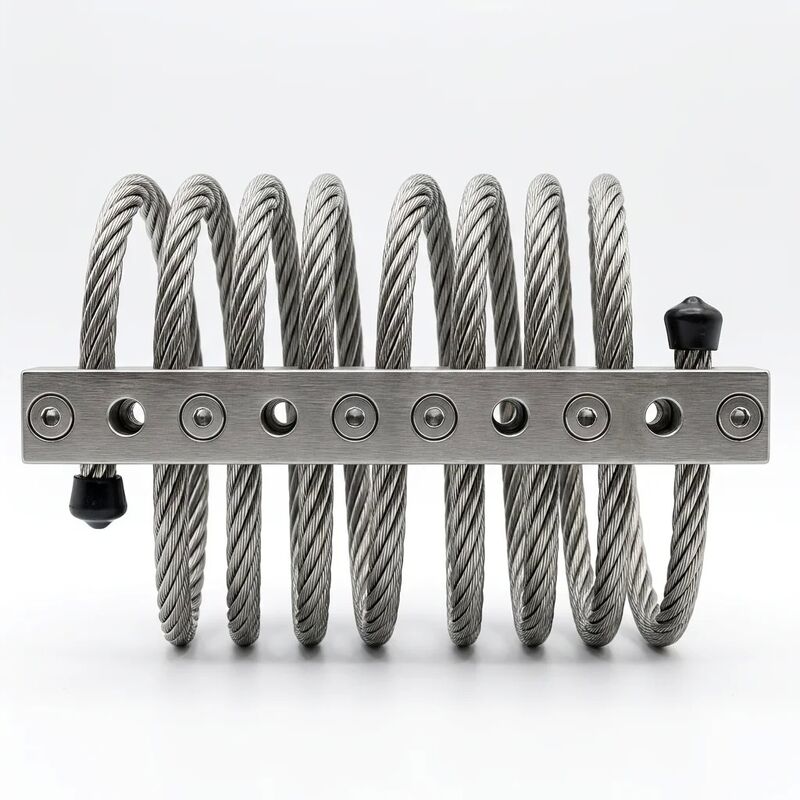

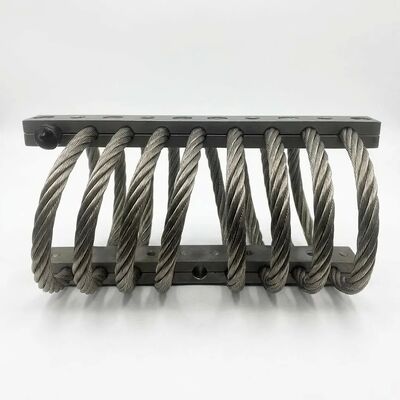

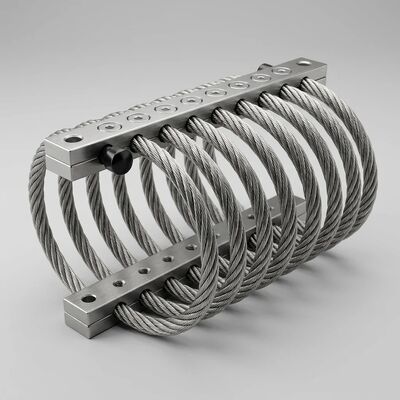

JGX-0958D-138A Drahtseil-Vibrationsisolator, überlegene Korrosionsbeständigkeit, Präzisionsausrüstung, UAV-Gimbal

JGX-0958D-138A Korrosionsbeständiger Drahtseilvibrationsisolator für Präzisionsgeräte und UAV-Gimbals

Der JGX-0958D-138A ist ein hochwertiger Drahtseil-Vibrationsisolator, der speziell für Anwendungen entwickelt wurde, bei denen Korrosionsbeständigkeit, langfristige Stabilität und Präzisionsvibrationskontrolle nicht verhandelbar sind.mit 9Rohr aus nicht rostendem Stahl mit einem Durchmesser von 0,5 mm und einer maximalen statischen Belastung von 138 kg.Dieser Isolator bietet jahrzehntelangen wartungsfreien Betrieb selbst in salzreichen Küstenlagen., tropische Umgebungen mit hoher Feuchtigkeit und chemisch aggressive Industrieumgebungen.

Überlegene Korrosions- und Alterungsbeständigkeit

Das Herzstück der Langlebigkeit des JGX-0958D-138A ist die kompromisslose Materialauswahl und Oberflächenbehandlung:

• 316L Stahldrahtseil für den Seeverkehr:Die kohlenstoffarme Variante von Edelstahl 316 bietet eine erhöhte Beständigkeit gegen Korrosion zwischen den Körnern nach dem Schweißen oder bei hoher Temperatur. The molybdenum content (2-3%) delivers outstanding pitting and crevice corrosion resistance in chloride-rich environments—a critical advantage over standard 304 stainless steel in coastal and offshore applications.
• Elektropolierte Oberflächenveredelung:Jede Verbindung von Drahtseilen durchläuft ein elektrochemisches Verfahren, bei dem Oberflächenfehler, Mikrobeulen und eingebettete Verunreinigungen auf mikroskopischer Ebene entfernt werden.Die dadurch entstehende spiegelglatte Oberfläche minimiert die Anlaufstellen der Korrosion und verringert die Partikelbindung, die 1000+ Stunden Salzspritzbeständigkeit pro ASTM B117-Prüfung erreicht.
• Null Polymerabbau:Da es keine Gummi-, Elastomer- oder Kunststoffkomponenten gibt, kann es im Laufe der Zeit einfach nicht knacken, steif werden, anschwellen oder delaminisieren.Die Dämpfungsleistung des Isolators bleibt während seiner gesamten Lebensdauer konstant, wodurch die regelmäßigen Ersatzzyklen für herkömmliche Befestigungen beseitigt werden.
• Galvanische Korrosionsminderung:Wenn Aluminiumlegierungsstangen spezifiziert sind, verhindert eine eigene Isolationsbarriere den direkten Kontakt von Edelstahl zu Aluminium.die Gefahr der galvanischen Korrosion zwischen unterschiedlichen Metallen in Gegenwart von Elektrolyten (Regenwasser) zu beseitigen, Meeresspray, Reinigungslösungen).

Speziell für Präzisionsgeräte entwickelt

Präzisionsinstrumente erfordern eine Vibrationsisolation, die keine eigenen Artefakte einführt.Die nichtlineare Steifigkeitskurve des JGX-0958D-138A und der reibungsbasierte Dämpfungsmechanismus bieten deutliche Vorteile für empfindliche Nutzlasten:

• Empfindlichkeit bei niedriger Amplitude:Die Stranged-Drahtseilkonstruktion bietet eine effektive Isolierung auch bei Submillimeter-Verlagerungsamplituden, schützt die optische Ausrichtung, Laserstrahlpfade,und interferometrische Messungen von Mikrovibrationsstörungen.
• Breitbanddämpfung ohne Resonanzverstärkung:Im Gegensatz zu Massendämpfern, die die Vibrationen bei nicht konzipierten Frequenzen verstärken,Die Reibungsdämpfung des JGX-0958D-138A vertreibt Energie über ein breites Frequenzspektrum (typischerweise 10 Hz bis 2000+ Hz) ohne sekundäre Resonanzspitzen einzuführen.
• Keine magnetische Signatur:Die voll austenitische 316L-Edelstahlkonstruktion ist im gegießten Zustand nichtmagnetisch und sorgt für keine Störungen bei magnetisch empfindlichen Instrumenten wie Elektronenmikroskopen,Ergänzende MRT-Ausrüstung, und präzise Magnetfeldsensoren.
• Minimale Ausgasung:Das vollmetallfreie Design eliminiert die Emission flüchtiger organischer Verbindungen (VOC), wodurch der Isolator für Reinräume, Vakuumsysteme,und optische Instrumentenkästen, bei denen die Kontaminationskontrolle von entscheidender Bedeutung ist.

Optimiert für UAV-Gimbalstabilisierung

Luftbildplattformen stellen einzigartige Herausforderungen bei der Vibrationsisolierung dar:Der Isolator muss die Hochfrequenz-Vibrationen des Motors und des Propellers abschwächen und gleichzeitig steif genug bleiben, um die Steuerung des Gimbals zu erhalten.Die JGX-0958D-138A behandelt dies mit:

• Nichtlineare fortschreitende Steifheit:Bei normaler Funktion des Gimbals (kleine Ablenkungen) liefert das Drahtseil eine weiche Anfangsfederfrequenz, die die Hochfrequenzschwingungen effektiv entkoppelt.Bei aggressiven Flugmanövern oder Landungseinschlägen (große Ablenkungen), steigt die Steifheit allmählich an, um den Gimbal-Ausflug zu begrenzen und Strukturkontakt zu verhindern.
• Mehrsachsige Isolierung in einer Einheit:Eine einzelne JGX-0958D-138A-Halterung bietet gleichzeitige Isolierung in Kompressions-, Spannungs- und Schere/Roll-Richtungen.Dies vereinfacht die Konstruktion der Gimball-Befestigungsstütze im Vergleich zu Systemen, für die für jede Achse separate Isolatoren erforderlich sind.
• Temperaturstabile Leistung:Der reinmetallische Isolator unterhält identische Dämpfungsmerkmale von -70°C bis +260°C.Während Elastomerhalter bei niedrigen Temperaturen um 300 bis 500% steifen können, die die Bildstabilisierung des Gimbals stark beeinträchtigt.
• Leichtgewicht-IntegrationBei Konfiguration mit Aluminiumlegierung 6061-T6 Montagebalken wird das Gewicht des Isolators minimiert, ohne die Lastkapazität zu beeinträchtigen, wodurch UAV-Betreiber die Nutzlastzuweisung für Kameras, Sensoren maximieren können,und Batterien.

Technische Spezifikation

Empfohlene Anwendungen

• Luftbilder und Drohnen-Gimbals:Stabilisieren Sie Kino-Kameras, Wärmebildaufnahmen, LiDAR-Scanner und multispektralen Sensoren auf Multi-Rotor- und Festflügel-UAV-Plattformen.Die korrosionsbeständige Konstruktion hält Küstenforschungen und tropischen Einsatzbedingungen stand.
• Optische und Lasersysteme:Isolieren Sie Laser-Interferometer, optische Bänke, Teleskophalter und Spektroskopiegeräte von Gebäudevibrationen, HVAC-induziertem Lärm,Störungen bei Fußgängern in Labor- und Beobachtungsräumen.
• Geräte zur Herstellung von Halbleitern:Schutz von Wafer-Inspektionsstationen, Lithographie-Ausrichtungssystemen und Pick-and-Place-Robotern vor Umweltvibrationen, die zu Nanoskala-Positionierungsfehlern führen können.
• Medizinische Diagnoseinstrumente:Bereitstellung einer stabilen Montage für empfindliche Bildgebungsausrüstung, einschließlich CT-Scanner-Gantry-Komponenten, Ultraschall-Positionierungssysteme,und Laboranalysegeräte, bei denen Vibrationen die Messgenauigkeit beeinträchtigen können.
• Marine Elektronik und Navigation:GPS-/INS-Navigationsgeräte, Sonar-Verarbeitungshalter, Satellitenkommunikationsterminals und Brückenelektronik an Bord von Handelsschiffen vor motorinduzierten Vibrationen und Wellenstürzen schützen.
• Küsten- und Offshore-ÜberwachungsstationenSchutz von seismischen Sensoren, Wetterradargeräten und Umweltüberwachungsinstrumenten in salzreichen Küstenatmosphären, in denen herkömmliche Halterungen innerhalb weniger Monate korrodieren.
• Nahrungsmittel- und pharmazeutische VerarbeitungDie elektropolierte Oberfläche ist rein metallfrei und erfüllt strenge hygienische Anforderungen.die Beschichtungen können die Produktionsumgebung kontaminieren, Füllmaschinen und Tablettenpresse isolieren.

Langfristiger Wertvorschlag

Während die anfänglichen Beschaffungskosten eines 316L-elektropolisierten Drahtseilisolators höher sein können als die einer herkömmlichen Elastomerhalterung,Die Berechnung der Gesamtbetriebskosten begünstigt bei der Berücksichtigung:

• Elimination der Ersatzkosten:Es gibt keine geplanten Montage-Austauschintervalle. Die JGX-0958D-138A ist ein fit-and-forget-Bauteil.
• Verkürzte Ausfallzeiten:Die Ausrüstung bleibt ohne Stillstand für die Montageinspektion und den Austausch betriebsfähig, was für kontinuierliche Prozessindustrie und unbemannte Fernanlagen von entscheidender Bedeutung ist.
• Versicherungs- und Complianceleistungen:Eine feuerfeste Konstruktion aus Vollmetall kann vor allem in geschlossenen Maschinenräumen zu einer positiven Bewertung der Brandschutzsicherheit der Anlage und zu der Berechnung der Versicherungsprämie beitragen.
• Konsistente Produktqualität:Eine stabile Ausrüstungsmontage führt zu gleichbleibenden Fertigungstoleranzen, weniger Abstoßungen und vorhersehbaren Messresultaten über Jahre der Produktion.

Anpassung und technische Unterstützung

Unsere Applikationstechnik kann die JGX-0958-Serie an Ihre spezifischen Bedürfnisse anpassen.nicht-standardmäßige Montage-LochmusterSie können uns für eine Machbarkeitsbewertung und ein schnelles Prototypenangebot kontaktieren.

Anfordern Sie noch heute einen technischen Vorschlag und geben Sie Ihr Gewicht, den Aufbau, das Frequenzspektrum und die Umweltbedingungen an, um innerhalb von 48 Stunden eine maßgeschneiderte Empfehlung zu erhalten.
