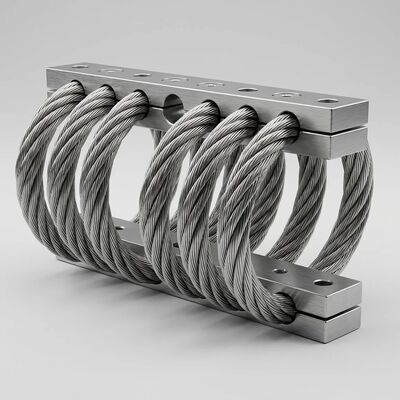

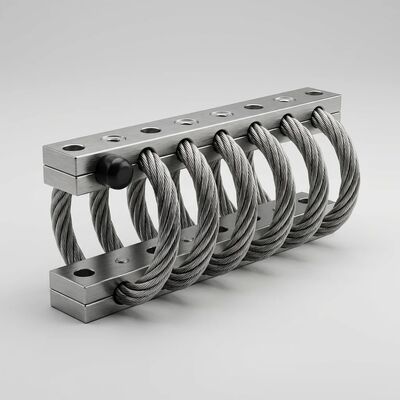

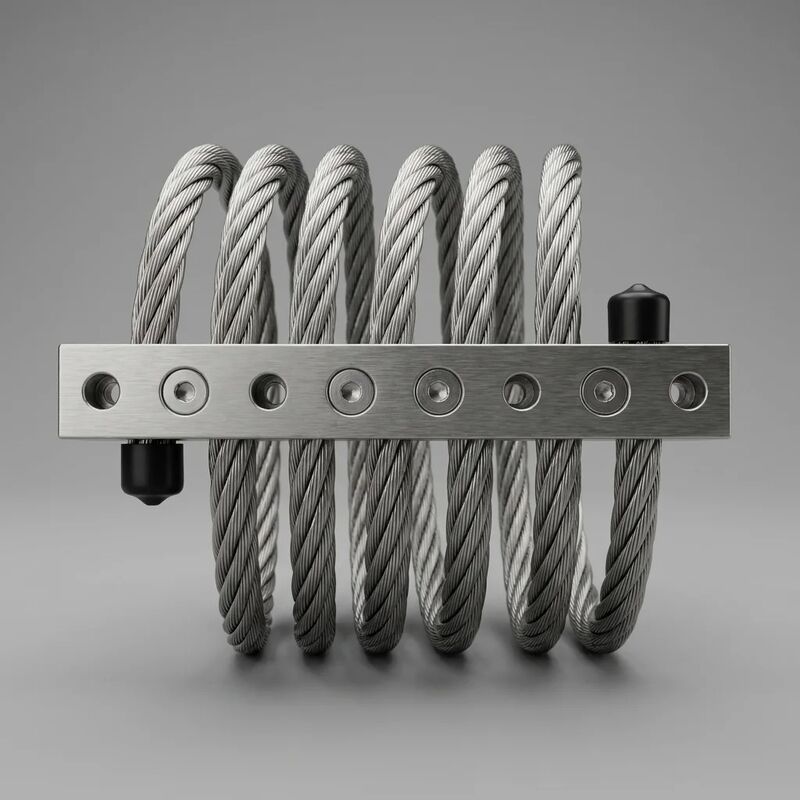

JGX-1276D-233B Drahtseil-Vibrationsisolator Unendliche Lebensdauer Keine Alterung Riss Materialabbau 233kg

JGX-1276D-233B Drahtseil-Schwingungsisolator: Nahezu unbegrenzte Lebensdauer, keine Materialverschlechterung

Der JGX-1276D-233B stellt den ultimativen Ausdruck der Ganzmetall-Vibrationsisolationsphilosophie dar: eine Montagelösung, die so konstruiert ist, dass sie am Tag der Installation und dreißig Jahre später die gleiche Leistung erbringt – ohne Alterung, ohne Rissbildung, ohne Kriechen und ohne jegliche Verschlechterung. Dieser Isolator besteht aus einem elektropolierten 316L-Edelstahldrahtseil mit 12,7 mm Durchmesser, das in 6 Präzisionsspulen geformt ist und für eine maximale statische Belastung von 233 kg ausgelegt ist. Er beseitigt die größte Schwäche herkömmlicher Vibrationshalterungen: den unvermeidlichen Materialversagen im Laufe der Zeit.

Das Grundproblem herkömmlicher Vibrationslager

Jede Vibrationshalterung, die organische Materialien enthält – Gummi, Neopren, Polyurethan, Silikon oder ein beliebiges Elastomer – folgt einem vorhersehbaren Abbauzyklus:

• Phase 1 (0-2 Jahre):Die Halterung funktioniert wie vorgesehen. Allerdings haben Umweltfaktoren bereits ihren Angriff begonnen: UV-Strahlung durchtrennt Polymerketten an der Oberfläche; Ozon greift ungesättigte Bindungen im Gummigerüst an; Weichmacher beginnen ihre langsame Wanderung zur Oberfläche.
• Phase 2 (2-5 Jahre):Es treten messbare Veränderungen auf. Das Elastomer versteift sich, wenn Weichmacher verdampfen und die Vernetzungsdichte zunimmt. Es bilden sich Mikrorisse an der Oberfläche, über die Feuchtigkeit und Chemikalien tiefer in das Material eindringen können. Die Dämpfungseigenschaften weichen von den Designspezifikationen ab.
• Phase 3 (5-10 Jahre):Es ist eine sichtbare Verschlechterung erkennbar. Risse breiten sich von der Oberfläche in den tragenden Kern aus. Die Steifigkeit der Halterung hat sich möglicherweise um 30–50 % gegenüber dem ursprünglichen Wert verändert. Die dynamische Leistung weicht nun erheblich von den Angaben bei der Installation ab. Es wird ein Austausch erforderlich, der die Abschaltung der Ausrüstung sowie Arbeits- und Entsorgungskosten erfordert.

Der JGX-1276D-233B eliminiert alle drei Phasen. Ohne organische Materialien gibt es einfach nichts zu altern, nichts zu knacken und keinen Abbaumechanismus auszulösen.

Warum der JGX-1276D-233B eine unbegrenzte Lebensdauer erreicht

• 100 % anorganische Konstruktion:Das tragende Element ist ein verseiltes Drahtseil aus Edelstahl 316L. Der Klemmmechanismus verwendet entweder Haltestangen aus Edelstahl oder einer Aluminiumlegierung. Es gibt keine Polymere, keine Klebstoffe, keine Beschichtungen, die sich zersetzen können, und keine Füllstoffe, die migrieren können. Der Isolator ist im wahrsten Sinne des Wortes eine rein metallische Struktur.
• Reibungsdämpfung ohne Verschleiß:Der Dämpfungsmechanismus beruht auf der Coulomb-Reibung zwischen den Litzen innerhalb des Drahtseils. Im Gegensatz zu hydraulischen Dämpfern, bei denen Dichtungsverschleiß und Flüssigkeitsverschlechterung auftreten, oder viskoelastischen Dämpfern, bei denen eine Ermüdung auf molekularer Ebene auftritt, weist die Reibungsdämpfung von Drahtseilen keine Verschleißteile auf. Die Stränge polieren sich beim ersten Einlaufen leicht gegenseitig und stabilisieren sich dann in einem stabilen Zustand, der auf unbestimmte Zeit anhält.
• Korrosionsbarriere durch Elektropolieren:Das 316L-Drahtseil wird elektropoliert – ein elektrochemischer Prozess, der Oberflächenunregelmäßigkeiten auf mikroskopischer Ebene entfernt, eingebettete Verunreinigungen beseitigt und eine mit Chrom angereicherte Passivschicht erzeugt. Die resultierende Oberfläche widersteht der Korrosionsinitiierung selbst in chloridreichen Umgebungen und erreicht eine Salzsprühnebelbeständigkeit von über 1000 Stunden gemäß ASTM B117.
• Kein Kriechen unter Dauerlast:Kriechen – die allmähliche dauerhafte Verformung unter konstanter Belastung – ist eine Versagensart, die nur bei Polymeren und Metallen mit niedrigem Schmelzpunkt auftritt. Edelstahldrahtseile arbeiten bei Raumtemperatur bei einer homologen Temperatur (T/T_melt) unter 0,2, einem Bereich, in dem Kriechen metallurgisch unmöglich ist. Der Isolator behält seine exakte Geometrie unabhängig von der Dauer der Belastung.
• Keine Bedenken hinsichtlich der Ermüdungsgrenze im Lastbereich:Während alle Metalle eine Ermüdungsgrenze haben, arbeitet der JGX-1276D-233B deutlich unterhalb der Ermüdungsgrenze von 316L-Edelstahl. Bei normalen Vibrationsamplituden liegt die zyklische Belastung, der einzelne Drahtlitzen ausgesetzt sind, um Größenordnungen unter der Ermüdungsschwelle des Materials, was bedeutet, dass die Entstehung von Ermüdungsrissen kein glaubwürdiger Fehlermodus innerhalb der Lebensdauer des Isolators ist.

Technische Spezifikationen

Montagestangen: Konfigurationsanleitung

Die Haltestangen, mit denen die Drahtseilwendel an Ihrer Ausrüstung befestigt wird, sind in zwei Materialien erhältlich, die jeweils besondere Vorteile mit sich bringen:

Materialauswahl:

• Haltestangen aus Edelstahl:Bieten ein Höchstmaß an Korrosionsfestigkeit und Klemmkraftstabilität. Wenn der gesamte Isolator – Drahtseil und Stangen gleichermaßen – aus Edelstahl besteht, ist die Baugruppe völlig unempfindlich gegenüber galvanischer Korrosion und liefert Jahrzehnt für Jahrzehnt die gleiche Klemmkraft. Dies ist die empfohlene Konfiguration für Marine-, Offshore-, chemische Verarbeitungs- und Außeninstallationen.
• Haltestangen aus Aluminiumlegierung 6061-T6:Reduzieren Sie das Gewicht des Isolators im Vergleich zu Edelstahlstäben um etwa 40 % und behalten Sie gleichzeitig die ausreichende Festigkeit für die Nennlast bei. Diese Option wird für gewichtskritische Anwendungen wie Hubarbeitsbühnen, mobile Geräte und transportable Systeme bevorzugt.

Oberflächenbehandlung für Aluminiumstangen:

• Weiße Eloxierung:Standardbehandlung, die die Oberflächenhärte über die von blankem Aluminium hinaus erhöht und gleichzeitig ein sauberes metallisches Aussehen bewahrt. Geeignet für industrielle Innenbereiche, Maschinenräume und geschützte Installationen.
• Hartanodisieren:Erzeugt eine wesentlich dickere Oxidschicht mit überlegener Abriebfestigkeit und einem dunkleren grauen Aussehen. Empfohlen für Installationen in abrasiven Umgebungen – Bergbaubetriebe, Zementwerke, Steinbrüche – oder dort, wo die Isolatoren während der routinemäßigen Gerätewartung zufälligem mechanischen Kontakt ausgesetzt sein können.

Hauptmerkmale der WNRLN-Drahtseilisolatoren

• Absolut kein Kriechen, keine Alterung oder Materialermüdung über die gesamte Lebensdauer
• Hoher interner Dämpfungskoeffizient, der ausschließlich durch metallische Reibung erreicht wird – keine Flüssigkeiten, Gase oder viskoelastischen Materialien
• Konsistente Leistung über den extremen Temperaturbereich von -70 °C bis +260 °C
• Flexible Montagekonfigurationen mit mehreren Montage- und Ausrichtungsoptionen
• Schnelle Prototypenerstellung für kundenspezifische Abmessungen, Tragfähigkeiten und Montagemuster
• Robuste Ganzmetallkonstruktion für jahrzehntelangen Dauerbetrieb
• Gleichzeitige Stoß- und Vibrationsdämpfung bei Druck, Zug und Scherung/Rolle
• Vollständige Immunität gegen chemische Mittel, Salzwasser, Ozon, ultraviolette Strahlung und industrielle Reinigungsmittel

Anwendungen, bei denen die Lebensdauer die Gesamtkosten bestimmt

Die unendliche Lebensdauer des JGX-1276D-233B schafft einen unverhältnismäßigen Mehrwert bei Anwendungen, bei denen der Zugang schwierig, Ausfallzeiten teuer oder die Ersatzlogistik unerschwinglich ist:

• Ferngesteuerte und unbemannte Installationen:Telekommunikations-Relaisstationen auf Berggipfeln, Ausrüstungsräume von Offshore-Plattformen, Wechselrichter für Solarparks in der Wüste und Generatoren von Forschungsstationen in der Arktis haben alle eine gemeinsame Herausforderung: Die Entsendung eines Technikers zum Austausch einer defekten Vibrationshalterung kostet Größenordnungen mehr als die Halterung selbst. Durch die „Fit-and-Forget“-Funktion des JGX-1276D-233B entfallen diese Eingriffskosten vollständig.
• Kontinuierliche Prozessindustrien:In Chemiefabriken, Ölraffinerien, Zementöfen und Stahlwerken kann ein ungeplanter Stillstand zum Austausch defekter Gerätehalterungen Hunderttausende Dollar pro Tag durch Produktionsausfälle kosten. Durch die Installation von Halterungen, die nie ausgetauscht werden müssen, wird ein wiederkehrendes Betriebsrisiko zu einer einmaligen Kapitalentscheidung.
• Eingebettete und unzugängliche Geräte:Schwingungsisolatoren, die in abgedichteten Gehäusen, unter Ortbetonmaschinen oder in Gebäudestrukturelementen installiert sind, können nicht wirtschaftlich ersetzt werden. In solchen Installationen wird die Lebensdauer des Isolators zur Lebensdauer der Ausrüstung, sodass eine degradationsfreie Konstruktion eine absolute Voraussetzung ist.
• Hochwertige rotierende Maschinen:Große Radialkompressoren, Gasturbinen und Prozesspumpen stellen Kapitalinvestitionen in Höhe von mehreren Millionen Dollar dar. Die Kosten für den Austausch des Isolators sind trivial im Vergleich zu den Kosten für Lagerschäden, Dichtungsversagen oder Rotorunwucht, die durch beschädigte Halterungen verursacht werden, die nicht mehr die spezifizierte Schwingungsisolationsleistung bieten.
• Verkehrsinfrastruktur:Es wird erwartet, dass Brückenlager, Schienenisolationssysteme und Tunnellüftungsventilatorhalterungen für die geplante Lebensdauer der Infrastruktur selbst von 50 bis 100 Jahren dienen. Nur Ganzmetallisolatoren können diese Verpflichtung glaubhaft eingehen, ohne sich auf Annahmen über die Polymeralterung zu verlassen, die über solche Zeiträume nicht validiert werden können.

Gesamtbetriebskostenanalyse

Stellen Sie sich eine typische Industrieanlage vor, die 16 Schwingungsisolatoren erfordert, von denen jeder für mehr als 200 kg ausgelegt ist:

Hinweis: Diese Analyse geht von zugänglicher Ausrüstung in einem entwickelten Markt aus. Bei Remote-Installationen kann das Kostenverhältnis über 100:1 liegen.

Umweltresistenz jenseits des Alterns

Der Verzicht auf organische Materialien sorgt außerdem für Widerstandsfähigkeit gegenüber einem breiten Spektrum von Umweltstressoren, die die Alterung herkömmlicher Halterungen beschleunigen:

• UV-Strahlung:Für Edelstahl kein Problem. Es gibt keine Polymerketten, die durch Licht abgebaut werden könnten, keine Farbstoffe, die ausbleichen könnten, und keine Oberflächenoxidation, die über die selbstpassivierende Chromoxidschicht hinausgeht, die sich auf natürliche Weise auf Edelstahl bildet.
• Ozon:Ozonangriff ist einer der aggressivsten Zersetzungsmechanismen für Gummi und verursacht selbst in unbelastetem Material charakteristische senkrechte Risse. Der JGX-1276D-233B weist bei jeder Konzentration keine Empfindlichkeit gegenüber atmosphärischem Ozon auf.
• Hydrolyse und Feuchtigkeit:Polyurethan-Halterungen sind anfällig für Hydrolyse, wenn sie warmen, feuchten Bedingungen ausgesetzt werden – eine chemische Reaktion, die Polymerketten aufbricht und die mechanischen Eigenschaften dauerhaft beeinträchtigt. Edelstahl reagiert nicht mit Wasser in irgendeiner Form.
• Chemische Belastung:Verschüttete Hydraulikflüssigkeit, Schmierölnebel, Reinigungslösungsmittel und Dämpfe von Industriechemikalien greifen verschiedene Elastomere auf unterschiedliche Weise an – ein Typ quillt auf, während ein anderer aushärtet. Der JGX-1276D-233B ist mit nahezu allen Industriechemikalien kompatibel, mit Ausnahme stark reduzierender Säuren, und zwar nur bei erhöhten Konzentrationen und Temperaturen.
• Mikrobiologischer Angriff:In tropischen und unterirdischen Anlagen können Gummikomponenten durch Pilze, Bakterien und andere Mikroorganismen, die organische Polymerbestandteile verstoffwechseln, abgebaut werden. Edelstahl bietet kein Nährsubstrat für biologisches Wachstum.

Qualitätssicherung

Jeder JGX-1276D-233B wird unter einem nach ISO 9001:2015 zertifizierten Qualitätsmanagement mit vollständiger Materialrückverfolgbarkeit von der rohen Drahtseilspule bis zum fertigen Isolator hergestellt. Jede Einheit wird einer 100-prozentigen Maßprüfung unterzogen, und Musterchargen werden einem beschleunigten Korrosionstest gemäß ASTM B117, einem Dauertest unter zyklischer Belastung und einer Durchlässigkeitsvalidierung auf einem elektrodynamischen Schütteltisch unterzogen. Konformitätsbescheinigungen und Materialprüfberichte sind auf Anfrage erhältlich.

Unternehmensinformationen

WNRLN ist ein spezialisierter Hersteller von Drahtseilschwingungsisolatoren, Stoßdämpferhalterungen und Energieabsorptionslösungen für anspruchsvolle industrielle und kommerzielle Anwendungen. Mit unserem umfassenden Fachwissen in der Ganzmetall-Isolationstechnologie bieten wir Produkte, die länger halten als die Geräte, die sie schützen.

Unsere technischen Fähigkeiten umfassen Standardkatalogprodukte und vollständig kundenspezifische Lösungen – von modifizierten Montagemustern und Belastungswerten bis hin zu komplett maßgeschneiderten Isolatorkonstruktionen für einzigartige Anwendungen. Mit Rapid-Prototyping-Einrichtungen und einem erfahrenen technischen Team liefern wir kundenspezifische Muster innerhalb von Wochen, nicht Monaten.

WNRLN-Produkte genießen das Vertrauen von Geräteherstellern, Systemintegratoren und Endbenutzern in verschiedenen Branchen, darunter Energieerzeugung, Öl und Gas, Seetransport, Baumaschinen, Präzisionsinstrumente und Telekommunikationsinfrastruktur. Unser Qualitätsanspruch wird durch die ISO 9001:2015-Zertifizierung und ein strenges internes Testprogramm untermauert.

Um Ihre Anforderungen an die Schwingungsisolierung zu besprechen oder ein umfassendes technisches Angebot anzufordern, wenden Sie sich noch heute an unser Anwendungstechnik-Team. Stellen Sie Ihre Gerätespezifikationen und Betriebsumgebung bereit, um innerhalb von 48 Stunden eine maßgeschneiderte Lösungsempfehlung zu erhalten.

Kontaktieren Sie unser Engineering-Team, um die Anforderungen an die Lebensdauer Ihrer Anwendung zu besprechen. Wir können einen maßgeschneiderten Vergleich der Gesamtbetriebskosten für Ihre spezifische Gerätekonfiguration und Betriebsumgebung erstellen.
