JGX-1276D-233B Drahtseil-Vibrationsisolator Niedrigresonanz-Peak-Großbeugungsschutz 233kg

JGX-1276D-233B Drahtseil-Vibrationsisolator: Geringe Resonanzspitze, großer Auslenkungs-Stoßschutz

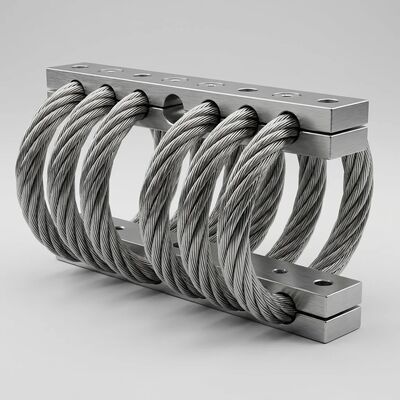

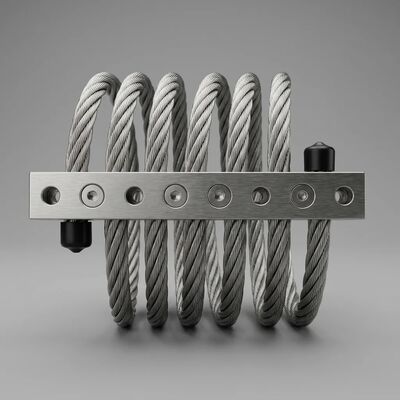

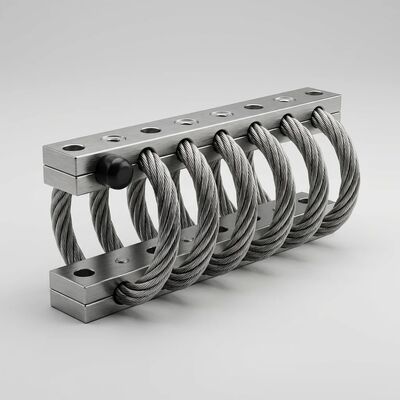

Der JGX-1276D-233B ist ein Hochleistungs-Drahtseil-Vibrationsisolator, der so konstruiert ist, dass er zwei wichtige Leistungsmerkmale bietet, die herkömmliche Halterungen nur schwer gleichzeitig erreichen können: außergewöhnlich niedrige Resonanzspitzenverstärkung und großzügige Ablenkungskapazität bei Stoßbelastung. Mit einem Edelstahldrahtseil mit 12,7 mm Durchmesser, das in 6 Präzisionsspulen geformt ist und für eine maximale statische Belastung von 233 kg ausgelegt ist, bietet dieser Isolator erstklassigen Schutz für Geräte, die in Umgebungen mit starken Stößen und Vibrationen betrieben werden.

Resonanzspitze verstehen: Warum es wichtig ist

Jeder Schwingungsisolator hat eine Eigenfrequenz, bei der er schwingt. Bei dieser Frequenz kann ein schlecht ausgelegter Isolator die Eingangsvibration um den Faktor 5:1, 8:1 oder sogar mehr verstärken und so eine moderate Vibrationsquelle in eine zerstörerische Kraft umwandeln, die empfindliche Geräte beschädigt. Die Litzenseilkonstruktion des JGX-1276D-233B löst dieses Problem grundsätzlich durch ihre nichtlinearen Steifigkeits- und Reibungsdämpfungseigenschaften:

• Resonanzverstärkung unter 3:1:Im Gegensatz zu linearen Feder-Dämpfer-Systemen, die scharfe Resonanzspitzen aufweisen, glätten die progressive Steifigkeitskurve und die Coulomb-Reibung zwischen den Strängen des JGX-1276D-233B zusammen die Übertragungskurve. Bei der Eigenfrequenz des Isolators wird die Verstärkung unter 3:1 gehalten, verglichen mit 5–10:1 bei typischen Elastomerlagern mit gleicher Tragfähigkeit.
• Breitband-Energiedissipation:Bei der Ablenkung des Drahtseils reiben einzelne Litzen an Tausenden von Mikrokontaktpunkten aneinander. Dieser verteilte Reibungsmechanismus wandelt die kinetische Schwingungsenergie über einen weiten Frequenzbereich (10 Hz bis 2000+ Hz) in vernachlässigbare Wärme um und eliminiert so die schmalbandige Wirksamkeit, die bei Lösungen mit abgestimmter Masse und viskosen Dämpfern auftritt.
• Keine Verstärkung bei hoher Frequenz:Oberhalb der Isolationsfrequenz fällt die Übertragbarkeitskurve steil ab und fällt weiter ab. Es gibt keine Sekundärresonanz, keinen Federstoß und keinen Hochfrequenzdurchgang – Vibrationsmodi, die üblicherweise bei Schraubenfederisolatoren auftreten, wenn sie mit Harmonischen ihrer Eigenfrequenz angeregt werden.

Große Ablenkungsfähigkeit: Das Unerwartete überleben

Der Geräteschutz wird letztendlich durch die Leistung eines Isolators unter extremen Bedingungen definiert, nicht durch den Nennbetrieb. Die große Ablenkungskapazität des JGX-1276D-233B gewährleistet das Überleben bei schlimmsten Schockereignissen:

• Bis zu 40 % Durchbiegung ohne Schaden:Die Drahtseilwendel kann ohne bleibende Verformung um bis zu 40 % der Nennhöhe des Isolators gestaucht oder gedehnt werden. Bei einer plötzlichen Stoßbelastung absorbiert dieser großzügige Verfahrweg die Aufprallenergie allmählich, anstatt sie abrupt auf das Gerätechassis zu übertragen.
• Progressive Last-Weg-Kurve:Mit zunehmender Durchbiegung ziehen sich die Drahtseilstränge zunehmend zusammen und greifen ineinander, wodurch eine Versteifungsreaktion entsteht, die den maximalen Federweg auf natürliche Weise begrenzt. Dieses inhärente Dämpfungsverhalten verhindert ein hartes Aufsetzen, das andernfalls einen sekundären Stoßimpuls auf die Nutzlast übertragen würde – ein entscheidendes Sicherheitsmerkmal für empfindliche Elektronik und Präzisionsinstrumente.
• Multidirektionale Stoßdämpfung:Im Gegensatz zu einachsigen Dämpfern, die nur in eine Richtung schützen, bietet die spiralförmige Geometrie des JGX-1276D-233B eine große Ablenkungskapazität gleichzeitig bei Druck, Zug und Scherung/Rolle. Eine einzige Halterung bewältigt Stöße aus jeder Richtung, vereinfacht das Systemdesign und reduziert die Gesamtzahl der erforderlichen Isolatoren.
• Wiederholbare Leistung nach Überlastung:Drahtseilisolatoren erhalten ihre ursprüngliche Geometrie und ihre Dämpfungseigenschaften nach Stoßereignissen zurück, die Elastomerhalterungen dauerhaft komprimieren, reißen oder delaminieren würden. Diese Wiederholgenauigkeit ist für Anwendungen, die wiederkehrenden Stoßbelastungen ausgesetzt sind, von entscheidender Bedeutung – von Stößen auf Eisenbahnkupplungen über den Rückstoß von Stanzpressen bis hin zu Wellenschlägen auf Schiffsausrüstung.

Technische Spezifikationen

Montagestangen: Material und Oberflächenbehandlung

Der JGX-1276D-233B ist mit zwei Montagestangenmaterialien erhältlich, um unterschiedlichen Anwendungsanforderungen gerecht zu werden. Die Montagestangen sind die Schnittstelle zwischen der Drahtseilwendel und Ihrer Ausrüstung, und die Auswahl der richtigen Konfiguration gewährleistet eine optimale Langzeitleistung.

Materialoptionen:

• Edelstahlstangen:Maximale Korrosionsbeständigkeit und strukturelle Festigkeit. Empfohlen für Außeninstallationen, Meeresumgebungen und schwere Industrieumgebungen, in denen die Montagestangen Witterungseinflüssen, Salznebel oder chemischen Dämpfen ausgesetzt sein können. Edelstahlstangen bieten außerdem die höchste Beibehaltung der Spannkraft über Jahrzehnte hinweg.
• Stangen aus Aluminiumlegierung (6061-T6):Leichte Alternative mit hervorragendem Verhältnis von Festigkeit zu Gewicht. Bevorzugt für gewichtsempfindliche Anwendungen, bei denen jedes Kilogramm zählt – wie z. B. Hubarbeitsbühnen, mobile Geräte und transportable Systeme.

Auswahl der Oberflächenbehandlung für Aluminiumstangen:

• Weiße Eloxierung:Die Standard-Oberflächenbehandlung, die die natürliche Härte von Aluminium erhöht und gleichzeitig sein metallisches Aussehen bewahrt. Geeignet für allgemeine Industrieumgebungen mit normalen Feuchtigkeits- und Temperaturbedingungen. Bietet wirksamen Schutz vor Oberflächenoxidation und geringem Abrieb.
• Hartanodisieren:Eine spezielle Behandlung, die eine deutlich dickere und härtere Oxidschicht auf der Aluminiumoberfläche erzeugt. Die daraus resultierende dunkelgraue Oberfläche bietet eine hervorragende Verschleißfestigkeit und ist daher die erste Wahl für Installationen, die abrasivem Staub, häufiger Handhabung oder mechanischem Kontakt bei Wartungsarbeiten an der Ausrüstung ausgesetzt sind.

Hauptmerkmale der WNRLN-Drahtseilisolatoren

• Kein Kriechen und keine Alterung über die gesamte Lebensdauer
• Hohe interne Dämpfung ohne Flüssigkeits- oder Gasabhängigkeit
• Extrem weiter Betriebstemperaturbereich (-70°C bis +260°C)
• Große Auswahl an Montagekonfigurationen und Montagemöglichkeiten
• Schnelles und wirtschaftliches Prototyping für kundenspezifische Spezifikationen
• Außergewöhnlich robuste Konstruktion mit jahrzehntelanger Lebensdauer
• Hervorragende kombinierte Stoß- und Vibrationsisolierung in einer einzigen Einheit
• Unbeeinflusst von chemischen Stoffen, Meerwasser, Ozon, UV-Strahlen und industriellen Lösungsmitteln

Anwendungen, die geringe Resonanz und hohe Ablenkung erfordern

• Seismische Isolierung für kritische Infrastruktur:Schützen Sie Server-Racks, Kommunikationsschränke und Notstromsysteme in erdbebengefährdeten Regionen. Die große Ablenkungskapazität gleicht seismische Verschiebungen aus, während die geringe Resonanzverstärkung Geräteschäden bei niederfrequenten Bodenbewegungen verhindert.
• Mobile Generator- und Pumpensätze:Isolieren Sie auf Anhängern montierte Dieselgeneratoren, Hydraulikaggregate und mobile Pumpensysteme während des Transports vor straßenbedingten Stößen und Vibrationen und sorgen Sie gleichzeitig für eine stabile Montage im stationären Betrieb.
• Eisenbahnsignal- und Streckenausrüstung:Schützen Sie empfindliche Signalrelais, Achszähler und Kommunikationsknoten vor den kombinierten Auswirkungen von Vibrationen beim Vorbeifahren von Zügen, Stößen auf Schienenstöße und Stoßbelastungen von Wartungsfahrzeugen.
• Schwere Industriemaschinen:Isolieren Sie große Stanzpressen, Schmiedehämmer und Steinbrecher, bei denen jeder Arbeitszyklus einen energiereichen Stoßimpuls erzeugt. Die geringe Resonanzverstärkung verhindert, dass der Isolator bei bestimmten Betriebsgeschwindigkeiten selbst zum Schwingungsverstärker wird.
• HVAC- und Kühlsysteme auf erhöhten Strukturen:Wenn Kältemaschinen und Lüftungsgeräte auf Dächern oder Zwischengeschossen installiert werden, können Körperschwingungen Gebäuderesonanzen verursachen. Die Breitbanddämpfung des JGX-1276D-233B verhindert dies und gleicht gleichzeitig windbedingte Schwankungen und thermische Ausdehnungsbewegungen aus.
• Ausrüstung für Seeschiffe und Offshore-Plattformen:Schützen Sie Navigationselektronik, Radarsysteme und mechanische Ausrüstung vor dem kombinierten Stoß von Wellenschlag, Propellerkavitation und Motorvibrationen – Bedingungen, bei denen gleichzeitig große Auslenkung und geringe Resonanz für die Betriebszuverlässigkeit unerlässlich sind.

Leistungsvergleich: Drahtseil vs. herkömmliche Isolatoren

Qualitätssicherung und Prüfung

Jeder JGX-1276D-233B wird auf einem elektrodynamischen Schütteltisch einer 100-prozentigen Dimensionsüberprüfung und dynamischen Probenchargentests unterzogen. Die Durchlässigkeitskurven werden anhand der Konstruktionsspezifikationen validiert und die Last-Durchbiegungs-Eigenschaften werden bei mehreren Kompressionsstufen gemessen, um die Einhaltung der Nennkapazität zu bestätigen. Die gesamte Fertigung erfolgt unter einem nach ISO 9001:2015 zertifizierten Qualitätsmanagement mit vollständiger Rückverfolgbarkeit der Materialchargen von der Rohdrahtseilspule bis zum fertigen Isolator.

Unternehmensinformationen

WNRLN ist ein professioneller Hersteller von Schwingungsisolatoren und -halterungen und bietet hochwertige Energieabsorptions- und Schwingungsisolationslösungen für Industrie-, Gewerbe- und Schwermaschinenanwendungen. Unsere Produktpalette umfasst Drahtseilisolatoren, Schwingungsdämpfer, Reibungsdämpfer, Stoßdämpfer und zugehörige Komponenten.

Mit jahrzehntelanger Ingenieurserfahrung beliefern wir Kunden auf nationalen und internationalen Märkten für Anwendungen in Motoren, Ventilatoren, Kompressoren, Pumpen, Aufzügen, chemischen Anlagen, Eisenbahnsystemen, mechanischen Anlagen, Großbauanlagen, Energieerzeugung und Schiffsschiffen. Unser hauseigenes Engineering-Team bietet Rapid Prototyping und kundenspezifische Designdienstleistungen an, um spezifische Projektanforderungen zu erfüllen.

Kontaktieren Sie uns noch heute und erfahren Sie, wie unsere Schwingungsisolationslösungen die Zuverlässigkeit und Lebensdauer Ihrer Geräte verbessern können. Alternativ können Sie sich an einen unserer autorisierten Vertreter wenden, um technischen Support vor Ort und eine schnelle Lieferung zu erhalten.

Kontaktieren Sie unser Anwendungstechnik-Team, um Ihre spezifischen Anforderungen an die Stoß- und Vibrationsisolierung zu besprechen. Geben Sie das Gewicht Ihrer Ausrüstung, die Montagekonfiguration und die Stoß-/Vibrationsumgebung an, um eine maßgeschneiderte Empfehlung und Übertragungsanalyse zu erhalten.
