JGX-1278D-310B Drahtseil-Vibrationsisolator mit hohem Dämpfungskoeffizient Stoßdämpfer für Industriegeräte

JGX-1278D-310B – Drahtseilisolator mit hoher Dämpfung für kritische Industrieanlagen

Gerätevibrationen sind mehr als ein Ärgernis – sie beschleunigen den Verschleiß, verkürzen die Lebensdauer der Komponenten und beeinträchtigen die Betriebsgenauigkeit. DerJGX-1278D-310BDer Drahtseilschwingungsisolator geht diese Herausforderungen an der Quelle anhoher DämpfungskoeffizientDesign, das Schwingungsenergie durch kontrollierte innere Reibung absorbiert und ableitet. Durch die Ganzmetallarchitektur entfällt die Notwendigkeit einer regelmäßigen Wartung und sorgt Jahr für Jahr für eine gleichbleibende Isolationsleistung ohne Eingriffe.

Wie der JGX-1278D-310B eine außergewöhnliche Dämpfung erreicht

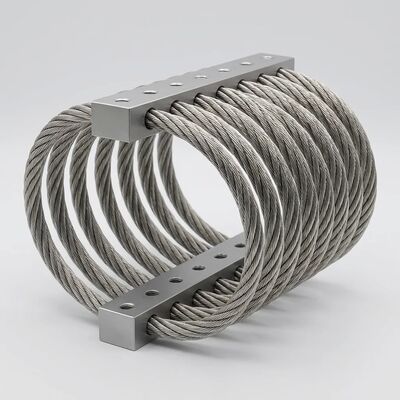

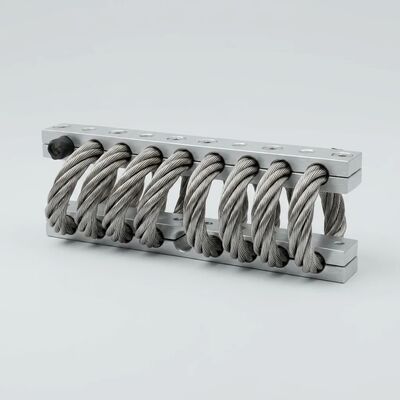

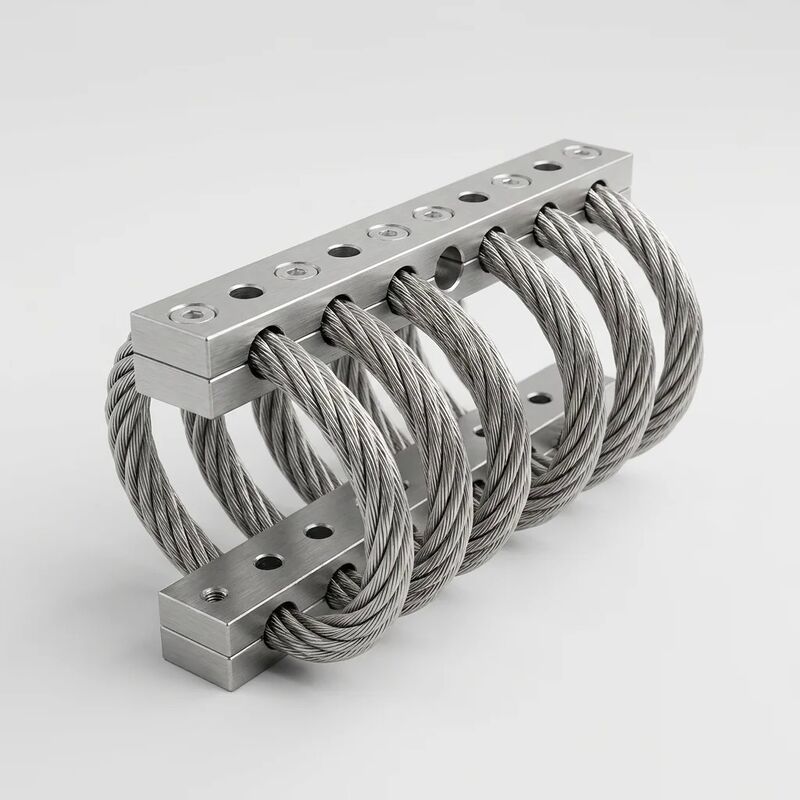

Das Herzstück dieses Isolators ist aspiralförmig gewickeltes Drahtseil aus Edelstahl AISI 304bestehend aus mehreren ineinander verwobenen Strängen. Wenn Vibrations- oder Stoßenergie in das System eindringt, reiben diese Stränge auf mikroskopischer Ebene aneinander und wandeln dabei kinetische Energie in vernachlässigbare Wärme umCoulomb-Dämpfung (Trockenreibung).. Dieser Mechanismus liefert aDämpfungsverhältnis über 15 %– deutlich höher als herkömmliche Elastomerlager – und das ohne Hydraulikflüssigkeiten, Dichtungen oder alterungsempfindliche Polymere, die mit der Zeit abbauen.

Wichtige Leistungsindikatoren für den JGX-1278D-310B:

• Dämpfungsverhältnis:>15 % im gesamten 10-15-Hz-Eigenfrequenzbereich
• Maximale statische Belastung:50 kg pro Halterung, mit stabilem Last-Weg-Verhalten
• Vibrationsdämpfung:Eine wirksame Isolierung beginnt bereits bei Frequenzen ab dem 1,4-fachen der Eigenfrequenz
• Drahtseilkonstruktion:6,4 mm Durchmesser, spiralförmige Konfiguration mit 8 Spulen

Der wartungsfreie Vorteil

Herkömmliche Schwingungsisolatoren, die auf Gummi, Silikon oder Hydraulikflüssigkeit basieren, verschlechtern sich zwangsläufig. Gummi verhärtet und reißt. Hydraulikdichtungen undicht. Der JGX-1278D-310B umgeht alle diese Fehlermodi durch seineausschließlich metallische Konstruktion. Das Drahtseil aus Edelstahl AISI 304, gepaart mitKlemmblöcke aus 6061-T6-Aluminiumlegierung, bildet ein System, das von Natur aus immun ist gegen:

• Thermische Alterung:Kontinuierlicher Betrieb von -40 °C bis +200 °C ohne Drift der Materialeigenschaften
• Chemische Korrosion:Elektropolierte Oberfläche und inhärente Edelstahlbeständigkeit gegenüber Ölen, Kühlmitteln und milden Säuren
• UV- und Ozonabbau:Im Gegensatz zu Gummi erfordert das Metallseil keine Schutzbeschichtungen oder einen regelmäßigen Austausch
• Ermüdung:Das mehrsträngige Seildesign verteilt die Belastung auf Hunderte einzelner Drähte und verhindert so katastrophale Einzelpunktausfälle

Für Anlagen, die an abgelegenen Standorten betrieben werden – Offshore-Plattformen, Wüstenpumpstationen oder unbemannte Umspannwerke – führt diese wartungsfreie Eigenschaft direkt zu Folgendem:reduzierter Betriebsaufwandund Ausfallzeiten für den Austausch des Isolators eliminiert.

Umwelthärte

Labortests bestätigen, dass der JGX-1278D-310B standhältÜber 500 Stunden Salzsprühnebel-Einwirkunggemäß ASTM B117-Standards ohne Lochfraß oder Strukturverschlechterung. Die elektropolierte Oberfläche verbessert die Sauberkeit weiter, indem Mikrospalten beseitigt werden, in denen sich Verunreinigungen ansammeln könnten. Dadurch eignet sich der Isolator für die Lebensmittelverarbeitung, die pharmazeutische Herstellung und Halbleiter-Reinraumumgebungen.

Integrierte technische Spezifikationen

Wo der JGX-1278D-310B den größten Nutzen bietet

• Industrielle Stromaggregate:Isolieren Sie Motorvibrationen von den Kufenrahmen und schützen Sie Kühler, Abgassysteme und Schalttafeln vor Ermüdungsrissen
• HVAC-Kompressor- und Pumpstationen:Körperschallübertragung in Gewerbegebäuden und Rechenzentren verhindern; Keine Verschlechterung des Gummis durch Kältemitteleinwirkung
• Schiffsmaschinenräume:Widersteht salzhaltiger Luft und kontinuierlichen niederfrequenten Dieselmotorvibrationen an Bord von Handelsschiffen und Arbeitsbooten
• Präzisionsmesstechnik und Laborausrüstung:Erhalten Sie eine Positionierungsgenauigkeit im Submikrometerbereich für KMG-Maschinen, Laserinterferometer und Elektronenmikroskope
• Eisenbahnsignal- und Gleisschränke:Halten Sie jahrelang den Vibrationen vorbeifahrender Züge ohne Wartungszugang stand und widerstehen Sie Regen, Staub und extremen Temperaturen

Fordern Sie noch heute ein Angebot oder eine technische Beratung an.Wir liefern den JGX-1278D-310B in Standardkonfigurationen sowie kundenspezifischen Traglasten und Montagegeometrien, um Ihren spezifischen Isolationsanforderungen gerecht zu werden.
