JGX-1278D-310B Mehrachsiger Vibrations- und Stoßisolator, der einen kontinuierlichen Geräteschutz mit ausfallsicherer Struktur gewährleistet

JGX-1278D-310B – 6-DOF-Mehrachsen-Isolator mit inhärenter ausfallsicherer Architektur

Vibrationen in der realen Welt sind selten unidirektional. Rotierende Maschinen, seismische Ereignisse und Stoßbelastungen erzeugen komplexe BewegungenDruck-, Zug-, Roll-, Nick-, Gier- und Scherachsengleichzeitig. DerJGX-1278D-310BDer Drahtseil-Schwingungsisolator wurde von Grund auf für diese mehrachsige Realität entwickelt und bietet eine effektive Isolierungalle sechs Freiheitsgrade (6-DOF). Ebenso wichtig ist esausfallsichere Verriegelungsstrukturgarantiert, dass sich das Drahtseilelement nicht von den Montageblöcken lösen kann – selbst bei Überlastungen, die herkömmliche Isolatoren zerstören würden.

Sechs Freiheitsgrade, eine integrierte Lösung

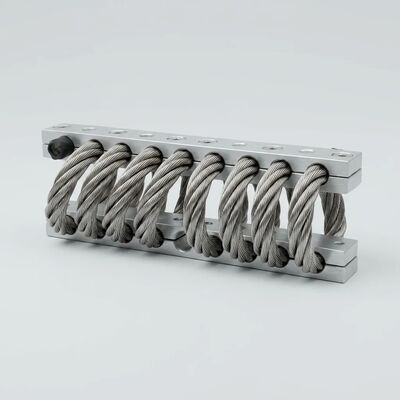

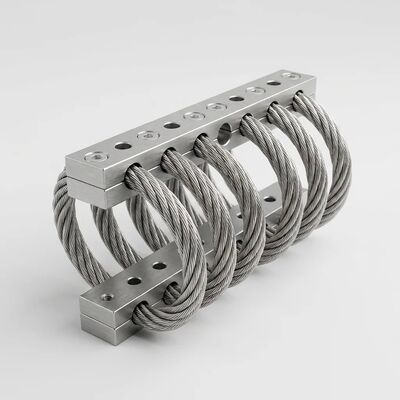

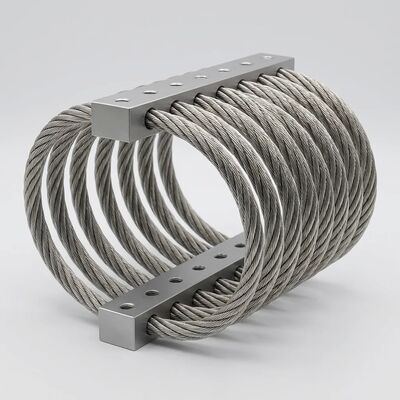

Jede JGX-1278D-310B-Einheit verfügt über eine präzisionsgeformte spiralförmige Drahtseilschlaufe, die aus hergestellt istEdelstahl AISI 304und an beiden Enden verankertKlemmstangen aus 6061-T6-Aluminiumlegierung. Die Geometrie dieser Konfiguration – 8 Spulen eines Drahtseils mit 6,4 mm Durchmesser, montiert in 45°-Winkelschlitzen – erzeugt eine nichtlineare Steifigkeitscharakteristik, die sich bei zunehmender Belastung zunehmend versteift. Dieses Verhalten ist entscheidend für Anwendungen, bei denen Stöße und stationäre Vibrationen gleichzeitig auftreten:

• Kompressionsachse:Belastbar bis 50 kg statisch, mit einem Durchbiegungsbereich von 3-8 mm je nach Vorspannung
• Roll- und Scherachsen:Die spiralförmige Spulenstruktur knickt kontrolliert seitlich ein und absorbiert außeraxiale Energie, ohne durchzuschlagen
• Spannungsachse:Die ineinandergreifende Stangenkonstruktion verhindert ein Herausziehen des Drahtseils und gewährleistet die strukturelle Kontinuität, selbst wenn die montierte Ausrüstung Auftriebskräften ausgesetzt ist
• Schocktoleranz:Transiente Stoßbelastungen bis zu75 kg pro Halterungwerden ohne bleibende Verformung gehandhabt

Der Resonanzverstärkungsfaktor bleibt erhaltenunter 3 bei ResonanzDies bedeutet, dass der Isolator die Vibration nicht verstärkt, selbst wenn die Erregerfrequenz mit der Eigenfrequenz des Systems übereinstimmt – ein kritischer Sicherheitsspielraum für unvorhersehbare Betriebsumgebungen.

Ausfallsicher durch Design, nicht durch Add-On

Herkömmliche Drahtseilisolatoren basieren ausschließlich auf Reibung und Klemmkraft, um das Seilelement festzuhalten. Unter extremer Belastung besteht bei diesen Konstruktionen die Gefahr, dass das Seil durchrutscht oder sich vollständig löst – ein Fehler, der dazu führt, dass schweres Gerät plötzlich nicht mehr abgestützt wird. Der JGX-1278D-310B verfolgt einen grundlegend anderen Ansatz.

Die Klemmleisten verfügen über eineBearbeitetes ineinandergreifendes Rillenprofildas die Drahtseilenden mechanisch erfasst. Anstatt nur vom Drehmoment der Schraube abhängig zu sein, erzeugt diese Geometrie eine positive mechanische Verriegelung: Je stärker das Seil zieht, desto fester greift die Verriegelung. Das Ergebnis ist einausfallsicherer LastpfadDadurch bleibt der Isolator unabhängig von der Richtung oder Größe der Überlastung strukturell intakt.

Zusätzliche Zuverlässigkeitsfaktoren, die im JGX-1278D-310B integriert sind:

• Die mehrsträngige Seilkonstruktion enthält Hunderte einzelner AISI 304-Drähte. Selbst wenn ein einzelner Strang einen Fehler aufweist, tragen die verbleibenden Stränge weiterhin die Last – es gibt keinen einzigen Fehlerpunkt.
• Klemmblöcke aus 6061-T6-Aluminium sind zur elektrischen Isolierung und zusätzlichen Korrosionsbeständigkeit eloxiert und verhindern so eine galvanische Kopplung zwischen unterschiedlichen Metallen in feuchten oder Meeresumgebungen.
• Die gesamte Baugruppe wurde einem Temperaturwechsel von -40 °C bis +200 °C unterzogen, ohne dass sich die Klemmvorspannung änderte, wodurch das Design sowohl für arktische Installationen als auch für die Montage im Motorraum validiert wurde.

Entwickelt für die härtesten Belastungszyklen der Welt

Wird in den anspruchsvollsten Branchen eingesetzt

• Offshore-Öl- und Gasplattformen:Schützen Sie Generatorgestelle, Pumpenpakete und Steuerschränke vor kombinierten welleninduzierten Vibrationen und gelegentlichen Stößen. Die Salzsprühbeständigkeit wurde gemäß ASTM B117 auf mehr als 500 Stunden verifiziert
• Luft- und Raumfahrt-Bodenunterstützungsausrüstung (GSE):Isolieren Sie empfindliche Prüfstände, Kalibrieranlagen und Bodenstromaggregate in Wartungseinrichtungen am Flughafen, wo sich die Zuverlässigkeit direkt auf die Flugsicherheitspläne auswirkt
• Notfallsysteme für seismische Zonen:Aufrechterhaltung der strukturellen Integrität von Notstromgeneratoren und Feuerlöschpumpensätzen in Regionen, die einer Erdbebenbelastung ausgesetzt sind; Das ausfallsichere Design bleibt auch bei multidirektionalen Bodenbewegungen aktiv
• Schwere Industriepressen und Stanzlinien:Absorbieren Sie wiederholte Stöße mit hoher Amplitude von Schmiedehämmern, Spritzgussmaschinen und Metallstanzpressen ohne Ermüdungsbeeinträchtigung
• Telekommunikations-Basisstationen:Schützen Sie auf Dächern und Masten montierte Funkeinheiten, Antennenpositionierungssysteme und Backup-Batterie-Racks vor windbedingten Schwingungen und thermischen Ausdehnungszyklen

Kontaktieren Sie noch heute unser Engineering-TeamFür eine detaillierte Last-Durchbiegungs-Kurve, individuelle Montagemusterzeichnungen oder ein Angebot für den JGX-1278D-310B, konfiguriert für Ihre spezifischen mehrachsigen Isolationsanforderungen.
