JGX-1598D-557B Vollmetalldrahtseil-Vibrationsisolator Hochdämpfungsresonanzunterdrückung für raue Umgebungen

JGX-1598D-557B – Entwickelt für den dauerhaften Einsatz in korrosiven Umgebungen, Umgebungen mit hohen Temperaturen und starken Vibrationen

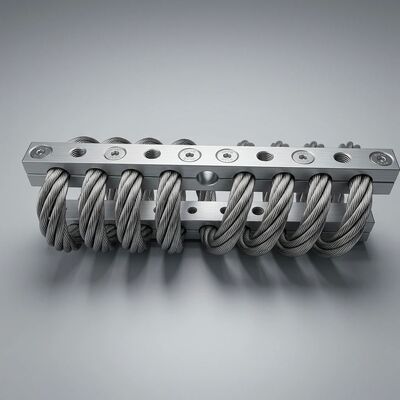

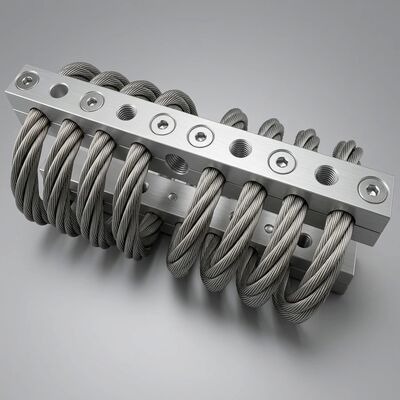

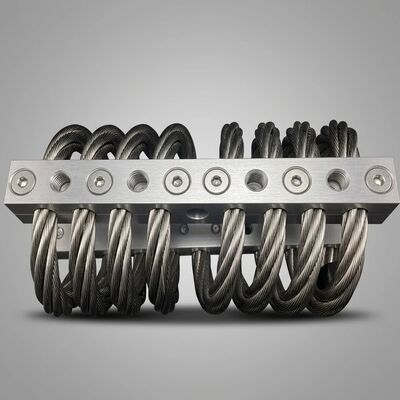

Wenn Isolationskomponenten ausfallen, sind die Folgen katastrophal: ungeplante Ausfallzeiten, begleitende Schäden an der Ausrüstung, Sicherheitsrisiken und teurer Notfallersatz. DerJGX-1598D-557BDer Drahtseilschwingungsisolator eliminiert diese Risiken durch eineGanzmetallarchitekturdas kann sich nicht so verschlechtern, wie es bei Elastomeren und Hydraulik zwangsläufig der Fall ist. Gebaut ausDrahtseil aus Edelstahl AISI 304(8,0 mm Durchmesser, 6-Spulen-Helixkonfiguration) undKlemmblöcke aus 6061-T6-AluminiumlegierungJedes Material dieses Isolators wurde für eine unbegrenzte Lebensdauer in aggressiven Industrieatmosphären ausgewählt.

Materialauswahl: Warum jede Komponente wichtig ist

Der im Drahtseilelement verwendete Edelstahl AISI 304 enthält in seiner Zusammensetzung 18 % Chrom und 8 % Nickel und bildet eine selbstheilende passive Chromoxidschicht, die Lochfraß, Spaltkorrosion und Spannungsrisskorrosion widersteht. Hierbei handelt es sich um dieselbe Legierungsfamilie, die für Chemikalientanker, pharmazeutische Verarbeitungsanlagen und Küsteninfrastruktur spezifiziert ist – Anwendungen, bei denen Materialversagen einfach keine Option ist.

Die Klemmblöcke aus 6061-T6-Aluminiumlegierung bieten ein außergewöhnliches Verhältnis von Festigkeit zu Gewicht und tragen gleichzeitig zu keinem Risiko galvanischer Korrosion bei. Jeder Block wird durchlaufenEloxieren mit SchwefelsäureNach der Bearbeitung entsteht eine 15–25 Mikrometer dicke Aluminiumoxidschicht, die sowohl zusätzlichen Korrosionsschutz als auch elektrische Isolierung zwischen der montierten Ausrüstung und der Stützstruktur bietet. Diese dielektrische Barriere verhindert Streustrompfade, die andernfalls die lokale Korrosion an der Montageschnittstelle beschleunigen könnten.

Nach der Fertigung erhält die gesamte Edelstahl-Drahtseilbaugruppe eineElektropolierbehandlungdas Oberflächenverunreinigungen und Mikrograte aus dem Ziehprozess entfernt. Die resultierende spiegelglatte Oberfläche minimiert die Anhaftung von Verunreinigungen und eliminiert die mikroskopischen Spannungsanstiege, an denen bei unbehandelten Drahtprodukten typischerweise Ermüdungsrisse entstehen.

Dämpfungsphysik: Wie der JGX-1598D-557B Energie ohne Verschleißkomponenten ableitet

Der Dämpfungsmechanismus im Inneren des JGX-1598D-557B basiert aufCoulomb-Dämpfung (Trockenreibung).statt viskoser Flüssigkeitsscherung. Während sich die spiralförmige Drahtseilanordnung unter Vibration biegt, gleiten die Hunderte einzelner AISI 304-Litzen innerhalb des Seils an ihren Kontaktpunkten gegeneinander. Bei jedem Mikroschlupfereignis wird durch Grenzflächenreibung eine kleine Menge kinetischer Energie in vernachlässigbare Wärme umgewandelt.

Dieser über den gesamten Seilquerschnitt tausende Male pro Sekunde wiederholte Vorgang ergibt agemessenes Dämpfungsverhältnis über 18 %– deutlich über den für unverstärkte Elastomerlager typischen ~5–10 %. Entscheidend ist, dass der Dämpfungskoeffizient über Jahrzehnte im Dauerbetrieb stabil bleibt, da die Dämpfung durch das inhärente Verhalten der Materialschnittstelle und nicht durch ein Verbrauchsmedium entsteht.

Leistungsmerkmale des JGX-1598D-557B:

• Eigenfrequenzband:8–12 Hz, einstellbar durch Variation der unterstützten Masse innerhalb des Nennlastbereichs. Eine geringere Vorspannung verschiebt die Frequenz nach unten und sorgt so für eine verbesserte Niederfrequenzisolierung.
• Übertragbarkeit bei Resonanz:Das Dämpfungsverhältnis von >18 % begrenzt den Resonanzverstärkungsfaktor und verhindert so die zerstörerische Vergrößerung, die bei leicht gedämpften Systemen auftreten würde, die ihre Eigenfrequenz durchlaufen.
• Isolationseffizienz:Sobald die Anregungsfrequenz etwa das 1,4-fache der Eigenfrequenz überschreitet, sinkt die Transmission unter eins. Durch die 2-fache Eigenfrequenz wird die Vibrationsübertragung um mehr als 90 % reduziert.
• Tragfähigkeit:Ausgelegt für eine statische Belastung von 80 kg pro Halterung. Die nichtlineare Steifigkeitskurve gewährleistet einen progressiven Widerstand – je stärker das Gerät drückt, desto steifer wird der Isolator und verhindert so harten Metall-auf-Metall-Kontakt bei Stoßereignissen.

Wartungsfreier Betrieb, validiert durch beschleunigte Lebensdauertests

Um den Anspruch des JGX-1598D-557B auf wartungsfreie Haltbarkeit zu überprüfen, werden die Produktionseinheiten einer Reihe beschleunigter Alterungstests unterzogen:

• ASTM B117 Salzsprühnebel:Über 500 Stunden ununterbrochener 5 %iger NaCl-Nebel bei 35 °C. Die Prüfung nach der Belichtung zeigt keine Lochfraßbildung, keine Verringerung des Drahtseilquerschnitts und keine Änderung der Klemmvorspannung. Die elektropolierte Oberfläche und die AISI 304-Metallurgie funktionieren wie vorgesehen.
• Temperaturwechsel:1.000 Zyklen zwischen -40 °C und +200 °C mit 30-minütiger Verweildauer an jedem Extrem. Vorher und nachher gemessenes Dämpfungsverhältnis und Steifigkeit zeigen Abweichungen innerhalb des Messunsicherheitsbandes (±2 %). Keine Entspannung der Klemmvorspannung festgestellt.
• Ausdauervibration:10 Millionen Zyklen bei 2x Nennlast bei 15 Hz. Die Zerlegungsprüfung nach dem Test zeigt ein Polieren der Kontaktflächen der Drahtlitzen, aber keinen messbaren Verschleiß, Ermüdungsrisse oder bleibende Verformung.
• Stoßüberlastung:500 Wiederholungen der 3-fachen statischen Nennlast auf Druck-, Zug- und Scherachse. Kein Durchrutschen des Drahtseils, keine Verformung des Klemmblocks und keine Änderung der Eigenfrequenz.

Diese Ergebnisse bestätigen, was das Ganzmetall-Designprinzip vorhersagt: Der JGX-1598D-557B erfordertKeine planmäßige Wartung, keine Schmierung, keine Einstellung und kein regelmäßiger Austauschfür die gesamte Lebensdauer der von ihm geschützten Ausrüstung.

Vollständige Leistungsspezifikationen

Industriebereiche, in denen der JGX-1598D-557B isolatorbedingte Ausfallzeiten eliminiert

• Petrochemische Raffinerien:API 610-Pumpenpakete und Zentrifugalkompressor-Skids für den Einsatz in Gefahrenbereichen der Klasse I, Division 2. Die Ganzmetallkonstruktion birgt keine Gefahr der Ansammlung statischer Aufladung und widersteht gelegentlichen Kohlenwasserstoffspritzern, ohne aufzuquellen oder aufzuweichen.
• Unterwasser- und Offshore-Ausrüstung:Generatorgehäuse auf der Oberseite, Seewasser-Hebepumpenmodule und Notfall-Löschwasserpumpenpakete, die ständig einer salzhaltigen Meeresatmosphäre ausgesetzt sind. Elektropoliertes AISI 304 sorgt für jahrzehntelangen, narbenfreien Betrieb.
• Bergbaubetriebe:Primärbrecher-Austragsförderer, Vibrationssiebe und SAG-Mühlenantriebsisolierung, wo abrasiver Staub, Wasserspritzer und der Betrieb rund um die Uhr den Wartungszugang unpraktisch machen. Durch das wartungsfreie Design entfallen geplante Abschaltungen zur Isolatorinspektion.
• Primärmetallproduktion:Elektrische Lichtbogenofen-Absaugventilatoren, Oszillationsisolierung von Stranggießanlagen und Warmwalz-Einbaustückisolierung bei anhaltenden Umgebungstemperaturen über 100 °C. Kein Elastomer kann dieser thermischen Umgebung standhalten.
• Entsalzung und Wasseraufbereitung:Isolierung einer Hochdruck-Umkehrosmosepumpe in chlorhaltigen Atmosphären. Die AISI 304-Metallurgie widersteht chloridinduzierter Spannungsrisskorrosion bei Konzentrationen, die weit über denen liegen, die in Wasseraufbereitungsanlagen auftreten.

Fordern Sie noch heute technische Unterstützung anfür eine detaillierte Last-Durchbiegungs-Charakterisierung, 3D-Montagerahmenzeichnungen oder ein wettbewerbsfähiges Angebot für den JGX-1598D-557B. Für OEM-Integrationsprogramme stehen kundenspezifische Spulenzahlen, Seildurchmesser und Klemmblockgeometrien zur Verfügung.
