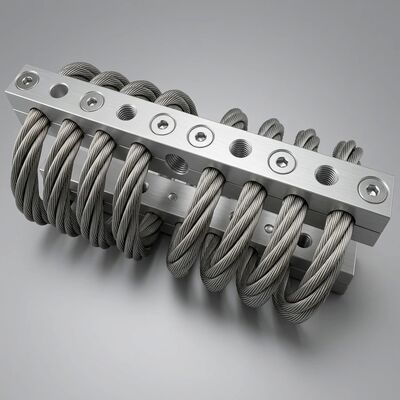

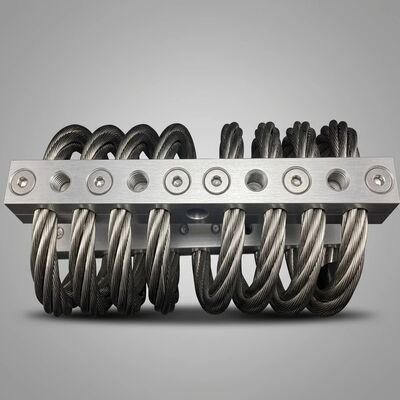

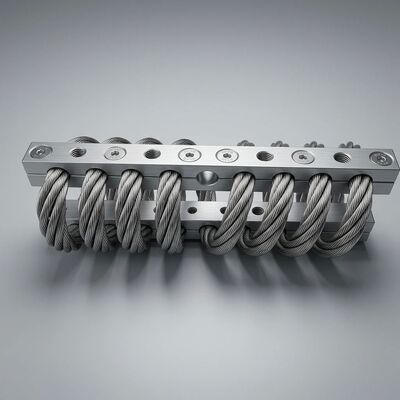

JGX-1598D-557B Mehrachsiger Drahtseil-Stoßdämpfer mit vielseitiger Montage auf verschiedenen Geräteplattformen

JGX-1598D-557B Eine Isolatorplattform, jede Montage Herausforderung, alle sechs Achsen abgedeckt

Die Ausrüstungskonstrukteure stehen vor einer anhaltenden Spannung: Die Isolationslösung, die sich an die Anbaufläche einer Maschine anpasst, passt sich selten sauber an die nächste an.eckige Montageflächen, traditionellen Nachrüstungseinschränkungen, erfordert jede Variation traditionell eine andere Einzelteilnummer.JGX-1598D-557BWirkseilschnur-Vibrationsisolator löst dies mit einemkonfigurierbare Montageplattformmit einer Breite von mehr als 20 mm,geprüfte 6-Freiheitsstufen-Isolationin jeder Form.

Verschiedenartigkeit ohne Beeinträchtigung der Isolationsleistung

Die JGX-1598D-557B trennt die Isolationsfunktion von der Montageoberfläche.mit einer Breite von nicht mehr als 15 mmaus 8,0 mm AISI 304 Edelstahl geformt, an beiden Enden durch 6061-T6-Aluminiumspangen beendet.mit einer Breite von mehr als 20 mm,, akzeptiert Standard-metrische und imperiale Befestigungen.

Verfügbare Montagevorrichtungen von einer einzigen Isolierplattform:

• Standard-Bar-zu-Bar:Die Ausrüstungsschraube befestigt sich direkt an der oberen Spannstange; die unteren Stange schrauben sich an das Fundament oder den Stützrahmen.Standardanordnung für neu gebaute Maschinen, bei denen beide Montageflächen parallel und flach sind.
• Anschluss an die AnschlussplatteEine bearbeitete Unterplatte schraubt sich an die untere Klemmstange an und stellt eine an einem Stift befestigte Schnittstelle her.Dies wandelt den Isolator in einen Drop-in-Ersatz für bestehende Elastomer-Stifthalter um, ohne die Ausrüstungsbasis oder das Fundamentbohrmuster zu ändern.
• 45° geneigt:Wenn die primäre Anregung in einem Winkel zur horizontalen Linie erreicht wird, wie bei Dieselmotoren in V-Konfiguration, geneigten Förderantrieben,und geneigten Pumppaketen ̇ die 45°-Schleuse orientiert die Hauptkonformitätsachse des Isolators an dem dominanten VibrationsvektorDies maximiert die Isolierungseffizienz im Vergleich zur senkrechten Montage.
• Vertikalrichtung von 90°:Für Anlagen, bei denen der vertikale Raum begrenzt ist, aber eine horizontale Freizügigkeit vorhanden ist.Beibehaltung der gesamten installierten Höhe unter 150 mm bei gleichzeitiger vollständiger Mehrsachsenkonformität.

Jede Konfiguration unterhält die gleiche Belastungsstärke (80 kg statisch, 120 kg Stoß pro Befestigung) und die gleiche 6-DOF-Isolierungscharakteristik.Ausrüstungs-OEMs können auf einer einzigen Isolatorreihe in ihrer gesamten Produktpalette standardisieren, die Komplexität der Beschaffung zu reduzieren, eine Reihe von Leistungsdaten zu qualifizieren und ein gemeinsames Ersatzteil-Inventar aufrechtzuerhalten.

Überprüfte Mehrsachsenleistung

Die geometrische Struktur des spiralförmigen Drahtseils sorgt in jeder Richtung für Übereinstimmung, aber die Leistung des JGX-1598D-557B warquantitativ charakterisiertüber alle sechs Freiheitsgrade durch instrumentalisierte Mehrfachprüfungen:

• Komprimierung (Z-Achse):Statische Abbiegung von 4-12 mm über den Lastbereich von 0 bis 80 kg. Die Steifigkeit steigt nichtlinear mit der Abbiegung,mit einer schwachen Anfangsreaktion für die Isolierung von Schwingungen mit geringer Amplitude und einer zunehmend festen Rückhaltung gegen Stoßereignisse mit großer Verschiebung.
• Spannung (Z-Achse umgekehrt):Das sich ineinander verriegelnde Klemmstang-Rohrprofil erfasst mechanisch die Drahtseil-Endung und hält die Strukturkontinuität unter Hebekräften.Herkömmliche Konstruktionen, bei denen nur die Klemmen eingesetzt werden, können das Seil unter Spannung ziehen.; die Rillengeometrie des JGX-1598D-557B schließt diesen Ausfallmodus aus.
• Schere (X- und Y-Achsen):Die seitliche Konformität bietet Platz für horizontale Erregungskomponenten aus rotierendem Ungleichgewicht, Fehlausrichtung und seismischer Bodenbewegung.Die Spulenstruktur bückt sich elastisch und kehrt ohne Restverschiebung in die Mitte zurück.
• Roll, Pitch, Yaw (Rotation um X, Y, Z):Differenzielle Ablenkung über die Spulenanlage ermöglicht eine Winkelbewegung und schützt Geräte mit ungleichmäßiger Massenverteilung oder abzentrale Montagepunkte vor Torsionsschwingungen.

Über alle AchsenResonanzverstärkungsfaktor bleibt unter 3Dies bedeutet, dass selbst wenn die Erregungsfrequenz genau mit der natürlichen Frequenz des Systems übereinstimmt, der Isolator den Eingang nicht vergrößert.Für Drehmaschinen mit variabler Drehgeschwindigkeit, die während jedes Start-Stopp-Zyklus durch Resonanz fegenDiese Eigenschaft ist für die langfristige Zuverlässigkeit unerlässlich.

Vorteile einer standardisierten Isolatorplattform auf Systemebene

Abgesehen von den direkten Leistungsvorteilen erzeugt die Einführung des JGX-1598D-557B in einer Gerätefamilie komplexe Betriebsvorteile:

• Ersatzteilvereinfachung:Eine Isolator-Teilnummer dient Pumpen, Kompressoren, Generatoren und Hilfsgeräten.und Feldtechniker müssen nur mit einem Installationsverfahren vertraut sein.
• Vorhersagbare Leistung:Die Technikteams prüfen einmal die Belastungs-Abweichungs- und Übertragbarkeitsmerkmale des JGX-1598D-557B und wenden die validierten Daten dann auf alle zukünftigen Ausrüstungskonstruktionen an.Jede neue Maschine benötigt kein neues Isolationsqualifizierungsprogramm.
• Nachrüstkompatibilität:Durch die Option "Bar-to-Plate-Adapter" kann der JGX-1598D-557B veraltete elastomere Halterungen an in Betrieb befindlichen Geräten ersetzen, ohne neue Fundamentlöcher zu bohren oder die Ausrüstungsbasis zu ändern.Wartungsteams können die Isolationsleistung bei geplanten Ausfällen ohne strukturelle Änderungen verbessern.
• Globale Versorgungskonsistenz:Als rein metallisches Produkt, das nach kontrollierten metallurgischen und maßgebenden Spezifikationen hergestellt wird,Die JGX-1598D-557B liefert unabhängig von der Produktion oder dem Versandort dieselbe Leistung.Es gibt keine Variation der Batch-to-Batch-Härtung, wie sie bei gegossenen Gummiprodukten beobachtet wird.

Umfassende technische Daten

Wenn der JGX-1598D-557B-Plattformansatz einen maximalen Nutzen bringt

• Schiffsantriebssysteme:Eine einzige JGX-1598D-557B-Konfiguration isoliert die Hauptantriebsmotoren, Reduktionsgetriebe und Wellenlager über eine ganze Schiffsklasse.Anpassungen von Bar-zu-Platte ermöglichen den Drop-in-Austausch von alten Halterungen während Trockendockzeiten ohne Rumpfmodifikationen.
• Verteilung der Stromerzeugung:Diesel- und Erdgasgeneratorensätze von 50 bis 500 kVA teilen die gleiche Isolationsplattform.Die 45-Grad-Slot-Option optimiert die Isolierung für V-Block-Motoren, bei denen die primäre Anregung in einem 45-Grad-Winkel zur Gleitfläche liegt.
• Fabrikautomationszellen:Roboterstützen, Pick-and-Place-Gantry-Basen und Vision-Systemmontage profitieren alle von identischen Isolator-Leistungsspezifikationen.Die Wartungsteams müssen eine Teilnummer aufbewahren und für jede Maschine in der Anlage einheitliche Drehmomentwerte anwenden..
• Lokomotive und Fahrzeuge:Unter dem Rahmen montierte Hilfstromversorgungen, HVAC-Kompressorpakete und Traktionselektronikschränke ertragen jahrelange durch die Spur verursachte Stoßbelastung.Die Bar-zu-Bar-Konfiguration mit durchschraubten Spannstäben hält trotz kontinuierlicher Vibrationen die Vorlast aufrecht.
• Wind- und Solarstromelektronik:In Inverterschränke und Transformatorgehäuse in Nazeln und an der Erde montierten Anlagen werden täglich mit Temperaturzyklen von mehr als 60 °C belastet.Die Vollmetall-JGX-1598D-557B hält eine gleichbleibende Steifigkeit von der Wüste Mittag bis Mitternacht ohne die thermische Drift, die elastomere Alternativen plagt.

Kontaktieren Sie jetzt unser Bewerbungs-TeamWir werden die optimale JGX-1598D-557B Konfiguration spezifizieren,Bereitstellung validierter Last-Abweichungsdaten für Ihren spezifischen Betriebspunkt, und liefern Sie ein Angebot innerhalb eines Werktages.
