JGX-0160D-3.2A Drahtseilvibrationsisolator Breitband Frequenzdämpfung Global Standard Compliance 3D CAD Unterstützung

JGX-0160D-3.2A Kompakter Drahtseil-Schwingungsisolator – Breitbanddämpfungsanalyse und digitale Designintegration

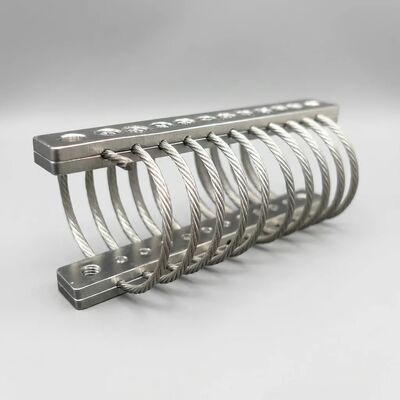

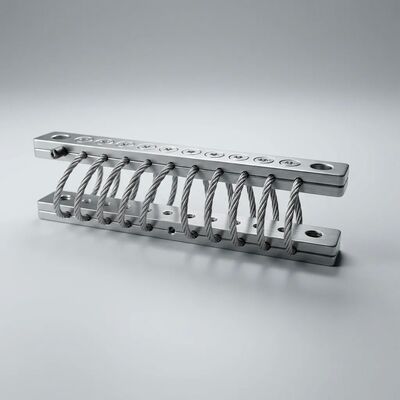

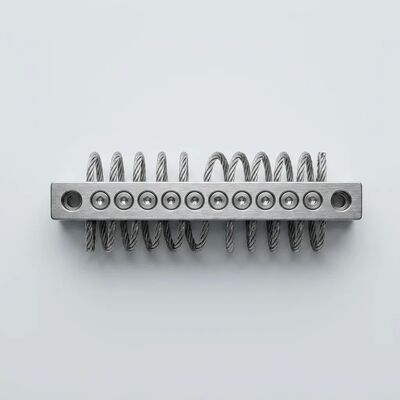

DerJGX-0160D-3.2Aist ein kompakter Präzisions-Drahtseil-Vibrationsisolator aus der JGX-0160-Serie von Xi'an Hoan, der aus einem verseilten Kabel aus Edelstahl 304 mit 1,6 mm Durchmesser besteht, das in einer 10-Schleifen-Konfiguration angeordnet ist und zwischen Klemmstangen aus Aluminiumlegierung 6061-T6 befestigt ist. Mit einer maximalen statischen Belastung von 3,2 kg und einem Stückgewicht von ca. 0,25 kg ist dieser Isolator speziell für leichte elektronische Baugruppen, Avionikmodule, optische Sensorpakete und Präzisionsinstrumente konzipiert, bei denen breitbandige Vibrationsdämpfung, anerkannte Standardkonformität und schnelle digitale Designintegration wesentliche Anforderungen sind.

Verständnis der Breitbandfrequenzdämpfung in Drahtseilisolatoren

Im Gegensatz zu Feder-Dämpfer-Systemen mit einem Freiheitsgrad, die nur oberhalb einer bestimmten Grenzfrequenz eine wirksame Isolierung bieten, erreichen Drahtseilisolatoren diesBreitband-Energiedissipationdurch einen grundlegend anderen physikalischen Mechanismus: Coulomb-Reibungsdämpfung zwischen den Strängen. Jede der 10 Schleifen des JGX-0160D-3.2A enthält mehrere Drahtstränge, die unter dynamischer Belastung aneinander gleiten und mechanische Vibrationsenergie durch Trockenreibung in vernachlässigbare Wärme umwandeln. Dieser Mechanismus funktioniert über einen außergewöhnlich breiten Frequenzbereich, weil:

• Nichtlineares Steifigkeitsprofil:Die Drahtseilgeometrie erzeugt eine progressive Steifigkeit – weiche Anfangsreaktion für Hochfrequenzisolation mit niedriger Amplitude, Übergang zu steiferem Verhalten für Niederfrequenzereignisse mit großer Amplitude. Dies verhindert die für lineare Isolatoren typische Resonanzverstärkungsspitze
• Mehrachsige Reibungsaktivierung:Vibrationen in jeder Richtung (Kompression, Scherung, Rollbewegung oder kombiniert) aktivieren die Reibung zwischen den Litzen und sorgen für eine echte Breitbanddämpfung in allen Achsen, ohne dass mehrere diskrete Isolatorausrichtungen erforderlich sind
• Frequenzunabhängige Dämpfung:Die Coulomb-Reibungsdämpfung ist von Natur aus frequenzunabhängig, im Gegensatz zur viskosen Dämpfung, die bei niedrigen Frequenzen abnimmt. Der JGX-0160D-3.2A behält ein Dämpfungsverhältnis von >15 % von quasistatischer bis hin zu Hochfrequenzanregung bei
• Amplitudenabhängige Reaktion:Höhere Anregungsamplituden erzeugen eine größere Strangverschiebung und Reibung und sorgen so für eine proportional stärkere Dämpfung, wenn sie am meisten benötigt wird

Konform mit globalen Industriestandards

Der JGX-0160D-3.2A wird nach Protokollen hergestellt und getestet, die an international anerkannten Industrie- und Regulierungsstandards ausgerichtet sind, um eine gleichbleibende Qualität und vorhersehbare Leistung zu gewährleisten:

• Umweltbeständigkeit:Validiert durch Salznebel-Expositionstests (gemäß ASTM B117), UV-Bewitterungsbewertung (gemäß ASTM G154) und Temperaturwechsel über den gesamten Betriebsbereich von –40 °C bis +200 °C
• Schock- und Vibrationsqualifikation:Getestet unter standardisierten mechanischen Stoß- und Breitbandvibrationsprofilen, um die Wirksamkeit der Isolierung und die strukturelle Integrität unter kontrollierten Laborbedingungen zu überprüfen
• Materialrückverfolgbarkeit:Vollständige Dokumentation für Materialchargen aus Edelstahl 304 und Aluminiumlegierung 6061-T6 verfügbar, einschließlich Werkstestzertifikaten auf Anfrage
• Qualitätsmanagement:Produziert unter dem nach ISO 9001:2015 zertifizierten Qualitätsmanagementsystem mit dokumentierter Eingangskontrolle, In-Prozess-Verifizierung und Endabnahmeprüfung

Bereit zum Herunterladen von 3D-CAD-Modellen für eine nahtlose Designintegration

Xi'an Hoan bietet umfassende digitale Engineering-Ressourcen, um Ihren Produktentwicklungs-Workflow zu optimieren:

• Multiformat-CAD-Bibliothek:3D-Modelle verfügbar in STEP (.stp), IGES (.igs) und nativen Formaten für SolidWorks, Autodesk Inventor, CATIA und PTC Creo, kompatibel mit allen wichtigen mechanischen CAD-Plattformen
• Konfigurationsvarianten:Jedes Modellpaket umfasst bodenmontierte, seitlich montierte und 45-Grad-Kompressionsausrichtungen mit präziser Montagelochgeometrie und Befestigungsfreiraumzonen
• Masseneigenschaften:CAD-Dateien enthalten genaue Daten zu Gewicht, Schwerpunkt und Trägheitsmoment für die Massenbudgetierung und dynamische Analyse auf Systemebene
• Montageintegration:Für die Leistung großer Baugruppen stehen vereinfachte Hüllgeometrievarianten sowie detaillierte Modelle für die Fertigungsdokumentation zur Verfügung
• Stückliste:Begleitende Spezifikationsblätter liefern vollständige Material-, Oberflächen- und Abmessungsdaten für die Beschaffungs- und Qualitätsdokumentation

Technische Spezifikationen

Optionen für Montagestangenmaterial und Oberflächenbeschaffenheit

• Aluminiumlegierung 6061-T6 mit weißer Eloxierung (Standard):Elektrisch nicht leitende Oberflächenbehandlung, die die Härte erhöht und gleichzeitig das natürliche metallische Aussehen bewahrt. Standardspezifikation für allgemeine Präzisionsgeräteanwendungen
• Aluminiumlegierung 6061-T6 mit Harteloxierung (optional):Tief ausgehärtete Oberflächenschicht mit dunklerem Aussehen. Ausgewählt für Installationen, die mechanischem Abrieb, häufiger Handhabung oder starker chemischer Belastung ausgesetzt sind
• Edelstahlstangen (optional):Erhältlich als Alternative zu Aluminium für Anwendungen, die maximale Korrosionsbeständigkeit, Kontrolle der magnetischen Permeabilität oder die Anpassung an vorhandene Montagestrukturen aus Edelstahl erfordern

Kernleistungsmerkmale

• Kein Kriechen oder Altern:Die Ganzmetallkonstruktion eliminiert die viskoelastische Entspannung und oxidative Härtung, die Elastomerisolatoren beeinträchtigen
• Hohe innere Dämpfung:Die Reibung zwischen den Strängen sorgt für eine gleichmäßige Energiedissipation ohne Flüssigkeitsleckage, Dichtungsverschlechterung oder Temperaturempfindlichkeit
• Extrem robust:Edelstahlkabel mit 7*19-Strang-Konstruktion hält wiederholter Biegebelastung ohne Ermüdungsbruch stand
• All-Achsen-Schutz:Ein einzelner Isolator verarbeitet gleichzeitig Druck-, Scher- und Rolleinflüsse
• Umweltimmun:Unbeeinflusst von chemischen Stoffen, Meerwasser, Ozon, UV-Strahlung, Feuchtigkeit und Salznebel
• Kompakt und leicht:0,25 kg Gerätegewicht, ideal für luftgestützte, tragbare und platzbeschränkte Installationen

Anwendungen

Über Xi'an Hoan Microwave Co. Ltd.

Xi'an Hoan wurde 2005 gegründet und hat seinen Hauptsitz in Xi'an, China. Das Unternehmen ist ein spezialisierter Hersteller von Lösungen zur Schwingungsisolierung und Energieabsorption. Das Unternehmen beschäftigt über 500 Fachkräfte, darunter ein engagiertes Ingenieurteam mit mehr als 100 Spezialisten. Xi'an Hoan ist nach ISO 9001:2015 zertifiziert und beliefert Kunden in über 25 Ländern mit einem Produktportfolio, das Drahtseilisolatoren, Schwingungsdämpfer, Reibungsdämpfer, Stoßdämpfer und LC-Filter umfasst. Unsere Lösungen werden in den Bereichen Industriemaschinen, Schiffstechnik, Energieerzeugung, Eisenbahn- und Transportsysteme, Präzisionsinstrumentierung und kommerzielle Gebäudetechnik eingesetzt.

Kontaktieren Sie noch heute unser Engineering-Teamum 3D-CAD-Modelle, technische Datenblätter oder eine anwendungsspezifische Beratung zur Integration des JGX-0160D-3.2A in Ihr nächstes Design anzufordern.
