JGX-0160D-3.2A Drahtseil-Vibrationsisolator mit optimierter natürlicher Frequenz Null Abgasung für den Vakuumbereich

JGX-0160D-3.2A Vollmetalldrahtseil-Vibrationsisolator für kontaminationsempfindliche Umgebungen

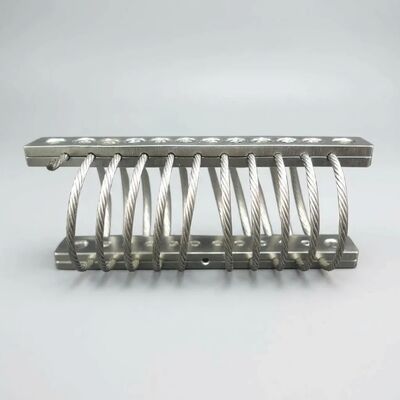

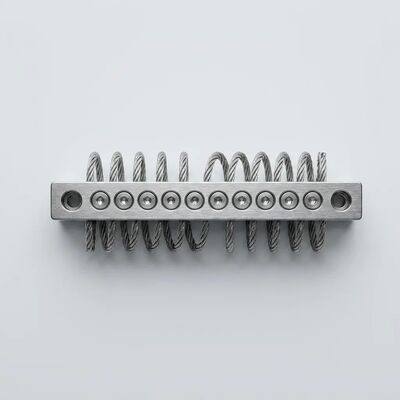

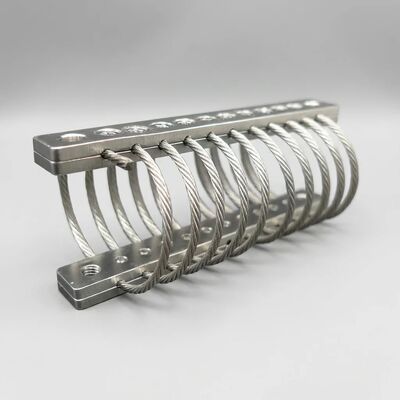

DieJGX-0160D-3.2ADiese 10 Schleifen kompaktes Drahtseil-Isolator ist ein sehr wichtiges Instrument, um die Schwingung zu isolieren, ohne organische Verunreinigungen einzuführen.,aus 1,6 mm Edelstahl 304 Kabel und Aluminiumlegierung 6061-T6 Spannstäbe gebaut, trägt eine 3,2 kg statische Belastung in einem 0,25 kg Packung.Die vollständig metallische Konstruktion eliminiert die Abgasung., Partikelvergießen und chemische Auslaugung, die elastomeren Halterungen innewohnen, was sie zur bevorzugten Isolationslösung für Reinraum-, Vakuumkammer-, Halbleiter- und optische Anwendungen macht.Hergestellt von Xi'an Hoan Microwave Co.. Ltd. unter ISO 9001:2015 Qualitätsmanagement.

Die Wissenschaft der natürlichen Frequenzoptimierung

Eine wirksame Schwingungsisolation hängt von einer grundlegenden Beziehung ab:Die natürliche Frequenz des Isolators muss um einen ausreichenden Abstand unterhalb der dominanten Erregungsfrequenzen der Betriebsumgebung liegen, um die gewünschte Verringerung der Übertragbarkeit zu erreichen.Für die JGX-0160D-3.2A stellt Xi'an Hoan als Teil des Anwendungstechnikprozesses eine detaillierte Frequenz-Domain-Analyse zur Verfügung:

• Statische Abbiegungsanalyse:Unter der unterstützten Masse bestimmt die statische Ablenkung des Isolators seine vertikale natürliche Frequenz.typische natürliche Frequenzen liegen zwischen 15 und 25 Hz, die eine Isolationswirksamkeit (Übertragbarkeit < 1) bei Erregungsfrequenzen über ca. 21~35 Hz bietet
• Vorhersage der Übertragbarkeitskurve:Die Ingenieure berechnen die komplette Kraftübertragbarkeit gegenüber der Frequenzkurve für Kompressions-, Scher- und Rollsachsen,die Überprüfung der Erfüllung der Isolationsziele im gesamten Betriebsgeschwindigkeitsbereich der Ausrüstung ermöglicht
• Überprüfung der ModaltrennungDie Systemanalyse bestätigt eine ausreichende Frequenztrennung zwischen dem Isolator-Resonanzbereich und den Strukturmodi der unterstützten Ausrüstung sowie den Resonanzfrequenzen des Montagefundaments.Beseitigung der Risiken einer zusammenfallenden Verstärkung
• Modellierung der Lastverteilung:Für Anlagen mit mehreren Isolatoren wird die Belastung des einzelnen Isolators unter Berücksichtigung der Schwerpunktverschiebung der Ausrüstung berechnet, wobei jeder JGX-0160D-3 sichergestellt wird.2A arbeitet innerhalb seines Entwurfslastbereichs für vorhersehbares natürliches Frequenzverhalten
• AbschwächungsbeitragDas Coulomb-Dämpfungsverhältnis von > 15% beschränkt die Resonanzverstärkung bei der natürlichen Frequenz auf ungefähr 3·4* im Vergleich zu 10·20* für leicht gedämpfte Federisolatoren.Bereitstellung eines robusten Schutzes auch während der An- und Ausschaltvorgänge, die durch die Resonanzregion führen

Null Abgasemissionen: Warum Vollmetallbauten wichtig sind

Bei der Herstellung von Reinräumen und bei Anwendungen von Vakuumsystemen wird jedes Material, das in die Umwelt gelangen kann, zu einer möglichen Kontaminationsquelle.Herkömmliche Vibrationshalter stellen aufgrund ihrer Materialzusammensetzung ein erhebliches Risiko dar.:

• Elastomer-Ausgasmechanismen:In den Vakuumsystemen werden in der Regel nur geringe Mengen von VOCs freigesetzt, einschließlich nicht reagierender Monomere, Weichmacher, Antioxidantien und Härtungsmittel.Diese Flüchtigen erhöhen den Grunddruck., verunreinigen empfindliche Oberflächen und können Katalysatoren vergiften oder die Ablagerungschemie verändern
• Molekulare Filmdeposition:Ausgasverbindungen verdichten sich auf optischen Oberflächen und bilden molekulare Filme, die die Übertragung beeinträchtigen, die Streuung erhöhen und die Kalibrierung in Lasersystemen, Bildsensoren,und spektroskopische Instrumente
• Erzeugung von Partikeln:Elastomere reißen sich während des Biegezyklus ab, wodurch Mikron- und Submikronpartikel freigesetzt werden, die gegen die Spezifikationen für die Partikelzahl im Reinraum verstoßen und bei der Verarbeitung von Halbleiterwafern zu Defekten führen können

Der JGX-0160D-3.2A beseitigt diese Ausfallmodi durch Materialwahl:

• Rohr aus Edelstahl 3047*19 Strangkonstruktion, von Natur aus frei von organischem Inhalt, ohne Ausgasung unter Vakuum, kompatibel mit allen gängigen Sterilisationsmethoden einschließlich Autoklaven (gesättigter Dampf bei 121°C/134°C),Gammastrahlung, Ethylenoxid und Wasserstoffperoxid Plasma
• mit einer Breite von mehr als 20 mm,Gefertigtes Aluminium mit stabiler Oberflächen-Oxid-Schicht, keine organischen Beschichtungen oder Behandlungen erforderlich, Anodisierungsoptionen (weiß oder hart) verwenden anorganische Elektrolytverfahren, die keinen organischen Rückstand erzeugen
• Keine Kleber, keine Schmierstoffe:Das Drahtseil wird mechanisch zwischen die Stangen geklemmt

Überprüfung der Kompatibilität von Reinraum und Vakuum

Unterstützung der nahtlosen Engineering-Integration

Xi'an Hoan bietet End-to-End-Design-Integrationsdienste, um sicherzustellen, dass die JGX-0160D-3.2A in Ihrer spezifischen Anwendung optimal funktioniert:

• Vorläufige Überprüfung des Entwurfs:Unsere Ingenieure überprüfen Ihre Ausrüstungsspezifikationen, Vibrationsumgebungscharakterisierungsdaten und Isolationsleistungsziele, um die optimale Isolatorkonfiguration und Menge zu empfehlen
• Zugriff auf CAD-Modelle:Detaillierte 3D-Modelle in STEP, IGES und den wichtigsten nativen CAD-Formaten (SolidWorks, Inventor, CATIA, Creo) mit genauer Geometrie für die Interferenzprüfung und Montagedokumentation
• Montage der Konfigurationsbibliothek:Modelle für Basis- und Seitenaufbau sowie 45-Grad-Komprimierungsorientierungen verfügbar; eigene Balkengeometrien können für nicht-standardmäßige Montageoberflächen entwickelt werden
• Leistungsdokumentation:Jede Anwendung erhält einen technischen Bericht mit prognostizierten Übertragbarkeitskurven, natürlichen Frequenzanalysen, Statiklastprüfung und empfohlenen Drehmomentwerten für die Anlage.
• Prototyp- und Testunterstützung:Konfiguration von Prototypen, die vor der Serienproduktion zur Fit-Check und Validierung der Leistung vor Ort zur Verfügung stehen

Technische Spezifikation

Kernmerkmale

• mit einer Breite von nicht mehr als 15 mm,Keine organischen Stoffe, keine Abgasemissionen, keine Partikelproduktion
• Kein Witz oder Alterung:Mechanische Eigenschaften über die gesamte Lebensdauer der Ausrüstung stabil
• Frequenzunabhängige Dämpfung:>15% Dämpfung von Sub-Hertz bis Kilohertz gehalten
• Alle Achsen isoliert:Wirksam bei Sammlung, Scheren und Rollen gleichzeitig aus einer einzigen kompakten Einheit
• Umweltimmunität:Nicht von Chemikalien, Meerwasser, Ozon, UV, Feuchtigkeit, Salzspray beeinflusst
• Sterilisierbar:Kompatibel mit Autoklaven, Gamma-, EtO- und H2O2-Plasmasterilisation
• UHV-kompatibel:geeignet für sehr hohe Vakuumbedingungen ohne virtuelle Leckage- oder Kontaminationsgefahr
• Wartungsfrei:Keine Prüfung, Schmierung, Anpassung oder planmäßiger Austausch erforderlich

Anwendungsbeispiele nach Sektoren

Über die Mikrowellenfirma Xi'an Hoan Co. Ltd.

Xi'an Hoan wurde 2005 in Xi'an, China, gegründet und hat sich zu einem führenden Hersteller von Vibrationsisolierprodukten mit über 500 Mitarbeitern und einer mehr als 100-köpfigen Ingenieurabteilung entwickelt.2015 zertifizierte Anlage produziert Drahtseilisolatoren, Vibrationshalter, Reibungsdämpfer, Stoßdämpfer und LC-Filter für Industriezweige wie Halbleiterherstellung, Präzisionsoptik, industrielle Automatisierung, Schiffbau,StromerzeugungMit Kunden in mehr als 25 Ländern kombiniert Xi'an Hoan die Produktionsskala mit anwendungsspezifischer Ingenieursunterstützung, um maßgeschneiderte Isolationslösungen bereitzustellen.

Kontaktieren Sie unser Bewerbungs-Team noch heuteum Ihre Anforderungen an die Isolierung von Reinraum-, Vakuum- oder Präzisionsinstrumenten zu besprechen oder um 3D-CAD-Modelle und eine natürliche Frequenzanalyse für den JGX-0160D-3 anzufordern.2A in Ihrem spezifischen Antrag.
