JGX-0240D-6.3A Drahtseil-Vibrationsisolator Hohe Müdigkeit Lebensdauer Doppelmodusbetrieb Transitschutz Nichtlineare Dämpfung

JGX-0240D-6.3A Drahtseil-Schwingungsisolator – Metallurgische Ermüdungswissenschaft angewendet auf die Isolierung im Dauerbetrieb

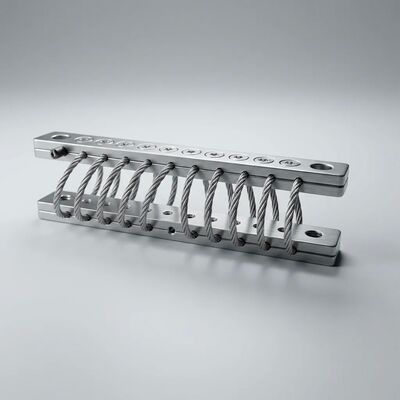

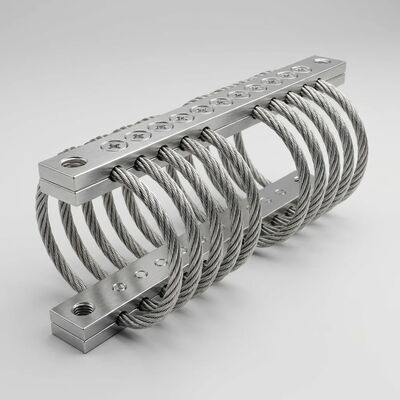

DerJGX-0240D-6.3Astellt Xi'an Hoans Mittelklasse-Drahtseil-Vibrationsisolator der JGX-0240-Serie dar, der ein Edelstahlkabel 304 mit 2,4 mm Durchmesser verwendet, das in einer raffinierten 10-Schleifen-Geometrie angeordnet ist und für eine statische Belastung von 6,3 kg pro Einheit ausgelegt ist. Mit einem kompakten Eigengewicht von 0,45 kg wurde dieser Isolator nach ersten Grundsätzen entwickelt, um drei kritische Anforderungen beim Schutz industrieller Geräte zu erfüllen:metallurgisch garantierte hohe Ermüdungslebensdauerfür Maschinen im 24/7-Dauerbetrieb,Integrierter Dual-Mode-SchutzDadurch entfällt die Notwendigkeit separater Betriebs- und Transportisolationssystemenichtlineare progressive DämpfungDies verhindert von Natur aus ein mechanisches Durchschlagen bei Überlastereignissen, ohne dass externe Dämpfer oder Wegbegrenzer erforderlich sind. Die nach ISO 9001:2015 zertifizierte Fertigung gewährleistet die Konsistenz von Charge zu Charge.

Die Metallurgie der unendlichen Ermüdungslebensdauer

Ermüdungsversagen in mechanischen Komponenten folgt gut charakterisierten Prinzipien: Zyklische Spannungsamplitude, mittleres Spannungsniveau, Materialfestigkeitsgrenze und Spannungskonzentrationsfaktoren bestimmen gemeinsam, ob eine Komponente irgendwann ausfällt oder auf unbestimmte Zeit überlebt. Das Drahtseildesign des JGX-0240D-6.3A nutzt diese Prinzipien für eine praktisch unbegrenzte Lebensdauer:

• Unterhalb der Ausdauergrenze:Austenitische Edelstähle weisen eine echte Dauerfestigkeit auf – eine Spannungsamplitude, unterhalb derer kein Ermüdungsversagen auftritt, unabhängig von der Anzahl der Zyklen. Jeder der 133 Einzeldrähte in der 7*19-Litzen-Konstruktion arbeitet unter Nennlastbedingungen bei einem Spannungsniveau unterhalb dieses Schwellenwerts, was bedeutet, dass das Material nie in den Ermüdungsbereich mit begrenzter Lebensdauer gerät. Dies unterscheidet sich grundlegend von Elastomerlagern, bei denen es bei jedem Zyklus zu Polymerkettenspaltungen kommt, die einen eventuellen Ausfall garantieren
• Verteilte Dehnungsarchitektur:Bei der Durchbiegung des Isolators verteilt sich die Biegekrümmung auf alle 10 Drahtseilschlaufen. Innerhalb jeder Schleife verteilt die 7*19-Strang-Geometrie die Biegung weiter auf 7 äußere Stränge, die jeweils aus 19 Einzeldrähten bestehen. Diese mehrstufige Lastverteilung eliminiert die Spannungskonzentrationen, die bei einfacheren Feder- oder Elastomerkonstruktionen zu Ermüdungsrissen führen
• Beständigkeit gegen Fretting-Verschleiß:Die Reibung zwischen den Strängen, die für die Dämpfung sorgt, stellt ebenfalls ein potenzielles Problem aufgrund von Reibverschleiß dar. Allerdings entwickeln die Edelstahldrahtoberflächen unter wiederholten Mikrogleitbedingungen eine stabile, selbstlimitierende Oxidglasur. Diese tribologische Schicht schützt das darunter liegende Metall und behält gleichzeitig den für eine wirksame Dämpfung erforderlichen Reibungskoeffizienten bei, ohne dass es zu einem fortschreitenden Materialverlust kommt, der bei schlecht aufeinander abgestimmten Gleitpaarungen auftritt
• Keine Umweltbeschleunigung:Das Wachstum von Ermüdungsrissen wird in den meisten technischen Legierungen durch korrosive Umgebungen (Korrosionsermüdung) beschleunigt. Die Edelstahlkonstruktion 304 des JGX-0240D-6.3A ist gegen diesen Beschleunigungsmechanismus in allen normalen Industrieumgebungen, einschließlich Meeresatmosphären und leichter chemischer Belastung, immun. Die in Laborluft gemessene Ermüdungsleistung ist repräsentativ für die installierte Leistung während der gesamten Lebensdauer des Isolators

Dual-Mode-Schutz: Beseitigung des Kompromisses zwischen Transit und Betrieb

Herkömmliche Strategien zur Geräteisolierung führen oft zu einem betrieblichen Konflikt: Weiche Halterungen optimieren die Vibrationsisolierung während des Betriebs, lassen jedoch übermäßige Bewegungen beim Transport zu, während steife Halterungen vor Stößen beim Transport schützen, aber im Betrieb eine schlechte Vibrationsdämpfung bieten. Der JGX-0240D-6.3A löst dieses Problem durch seine inhärenten mechanischen Eigenschaften:

• Betriebsmodus:Bei normalen Schwingungsamplituden (±2–5 mm) arbeiten die Drahtseilschlaufen in einem Bereich geringer Steifigkeit, in dem die Reibung zwischen den Litzen für eine gleichmäßige Dämpfung von >15 % sorgt. Die Eigenfrequenz des Isolators von 12–20 Hz (lastabhängig) liegt unterhalb der typischen Erregerfrequenzen von Maschinen und sorgt so für eine Übertragbarkeit <1 für eine effektive Isolierung im Dauerbetrieb
• Transitmodus (Automatisch):Wenn die Drahtseilgeometrie den für Transportstöße typischen größeren Verschiebungen (±8–15 mm) ausgesetzt wird, geht sie in den Bereich progressiver Steifigkeit über. Die effektive Federrate steigt nichtlinear an, wodurch die Gesamtauslenkung begrenzt und gleichzeitig die Coulomb-Dämpfungskraft erhöht wird – größere Bewegungen erzeugen proportional mehr Reibung. Der Isolator absorbiert Stürze, Fahrzeugstöße und Schienenstöße, ohne durchzuschlagen und ohne dass eine manuelle Konfigurationsänderung erforderlich ist
• Nahtloser Übergang:Es gibt keinen diskreten Umschaltpunkt zwischen den Modi. Die Steifigkeits- und Dämpfungseigenschaften variieren kontinuierlich mit der Verschiebungsamplitude und sorgen so für ein gleichmäßiges, vorhersehbares Verhalten unter allen Betriebs- und Transportbedingungen. Geräteentwickler müssen keine separaten Betriebs- und Transportisolationssysteme spezifizieren, was sowohl das mechanische Design als auch den Installations-/Inbetriebnahme-Workflow vereinfacht
• Vereinfachung der Installation:Da der JGX-0240D-6.3A in beiden Modi immer aktiv ist, müssen nach dem Transport keine Sicherungsschrauben entfernt, keine Transporthalterungen weggeworfen werden und es besteht keine Gefahr von Geräteschäden durch vergessene Transportsicherungen. Die im Werk installierten Isolatoren schützen die Ausrüstung während des Transports, der Handhabung, der Installation, der Inbetriebnahme und der gesamten Betriebslebensdauer

Nichtlineare Dämpfungsmechanik: Integrierte Durchschlagsverhinderung

Lineare Schwingungsisolatoren weisen eine bekannte Schwachstelle auf: Wenn die Erregung die Auslegungsamplitude überschreitet, biegt sich der Isolator bis zu seiner mechanischen Grenze aus und trifft auf den Hubbegrenzer, wodurch ein Stoßimpuls direkt auf die geschützte Ausrüstung übertragen wird. Der JGX-0240D-6.3A eliminiert diesen Fehlermodus durch geometriegesteuerte Nichtlinearität:

• Progressive geometrische Versteifung:Wenn sich die Drahtseilschlaufen in Richtung ihrer maximalen Verschiebung verbiegen, ändert sich die Seilgeometrie auf eine Weise, die die effektive Steifigkeit erhöht. Die Schlaufen werden enger, der Biegeradius verringert sich und der Lastpfad durch das Litzenkabel wird direkter. Dieser geometrische Effekt erzeugt eine sanft ansteigende Kraft-Weg-Kurve, die sich einer harten mechanischen Grenze nähert, diese aber nicht erreicht
• Amplitudenproportionale Energiedissipation:Die Coulomb-Reibungskraft ist proportional zur Normalkraft zwischen Gleitflächen. Da die Spannung des Drahtseils mit der Durchbiegung zunimmt, erhöht sich der Kontaktdruck zwischen den Litzen, wodurch die Reibungskraft und damit die pro Zyklus verlorene Energie zunimmt. Unter extremen Stoßbedingungen kann das momentane Dämpfungsverhältnis 25 % überschreiten, verglichen mit dem Nennwert von >15 % bei normalen Schwingungsamplituden
• Selbstzentrierende elastische Erholung:Nach jeder Umlenkung bringt die elastische Dehnungsenergie des Drahtseils den Isolator präzise in seine neutrale Position zurück. Es gibt keine dauerhafte Einstellung, keine Ratschendrift und keine Notwendigkeit einer manuellen Neuzentrierung nach einem Stoßereignis. Dieses selbstzentrierende Verhalten ist auf die metallischen Federeigenschaften des Kabels zurückzuführen

JGX-0240D-6.3A Technische Spezifikationen

Oberflächenbehandlungsmöglichkeiten für Spannstangen

• Weiße Eloxierung (Standard):Elektrolytische Aluminiumoxidschicht, 5–15 μm dick, elektrisch nicht leitend, natürliches metallisches Aussehen. Geeignet für industrielle Innenanwendungen und allgemeine Geräteanwendungen
• Hartanodisieren (optional):Tiefe Oxidschicht, 25–50 μm dick, deutlich erhöhte Oberflächenhärte (400–500 HV). Ausgewählt für abrasive Umgebungen, Installationen im Freien oder Anwendungen, die eine erhöhte mechanische Haltbarkeit an Montageschnittstellen erfordern
• Klemmleisten aus Edelstahl (optional):Vollständig rostfreie Konstruktion für Spritzwasserbereiche im Meer, Atmosphären in Chemieanlagen oder lebensmitteltaugliche Waschumgebungen. Passiviert gemäß ASTM A967

Zusammenfassung der Leistungsmerkmale

• Metallurgisch unbegrenzte Ermüdungslebensdauer – arbeitet unter Nennbedingungen unterhalb der Materialfestigkeitsgrenze
• Der Dual-Mode-Schutz ist jederzeit aktiv – kein Moduswechsel, keine Sperrhardware, keine verkehrsspezifischen Verfahren
• Nichtlineare progressive Dämpfung – integrierter Überlastschutz ohne externe Dämpfer oder Wegbegrenzer
• Kein Kriechen und keine Alterung – keine viskoelastische Entspannung, keine oxidative Härtung, stabile Eigenschaften auf unbestimmte Zeit
• Isolierung aller Achsen – eine einzige kompakte Einheit verarbeitet gleichzeitig Druck-, Scher- und Rolleingänge
• Umweltfreundliche Konstruktion – unempfindlich gegenüber Chemikalien, Meerwasser, Ozon, UV-Strahlung, Feuchtigkeit und Salznebel
• Großer Temperaturbereich – volle Leistung von –40 °C bis +200 °C ohne Leistungsminderung
• Wartungsfreier Betrieb – kein Inspektionsplan, keine Schmierung, kein Teileaustausch

Anwendungsbeispiele aus der Industrie

Über Xi'an Hoan Microwave Co. Ltd.

Xi'an Hoan hat seinen Hauptsitz in Xi'an, China und ist seit 2005 tätig. Das Unternehmen hat sich als spezialisierter Hersteller von Produkten zur Schwingungsisolierung und Energieabsorption etabliert. Die nach ISO 9001:2015 zertifizierte Einrichtung des Unternehmens beschäftigt über 500 Mitarbeiter, darunter eine technische Abteilung mit mehr als 100 Spezialisten, die sich auf Schwingungsanalyse, Werkstofftechnik und Produktentwicklung konzentrieren. Die Produktpalette von Xi'an Hoan umfasst Drahtseilisolatoren, Vibrationslager, Reibungsdämpfer, Stoßdämpfer und LC-Filter und beliefert Kunden in den Bereichen Fabrikautomation, Schiffstechnik, Energieerzeugung, Eisenbahnsysteme, Gebäudetechnik und Präzisionsinstrumentierung in über 25 Ländern weltweit.

Kontaktieren Sie noch heute unsere technische Abteilungum Ihre Anwendung zur Schwingungsisolierung im Dauerbetrieb zu besprechen, eine Dokumentation zur Ermüdungsleistung anzufordern oder eine Prototypenbewertung des JGX-0240D-6.3A unter Ihren spezifischen Betriebsbedingungen zu vereinbaren.
