JGX-0240D-6.3A Drahtseil-Vibrationsisolator, nicht magnetisch, Design mit geringer Permeabilität, umweltfreundlich, RoHS REACH-konform

JGX-0240D-6.3A Drahtseilvibrationsisolator für EMI-empfindliche und umweltgerechte Anlagen

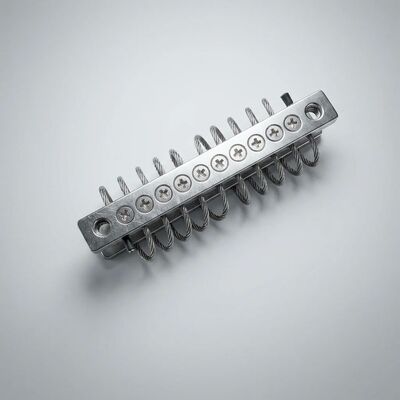

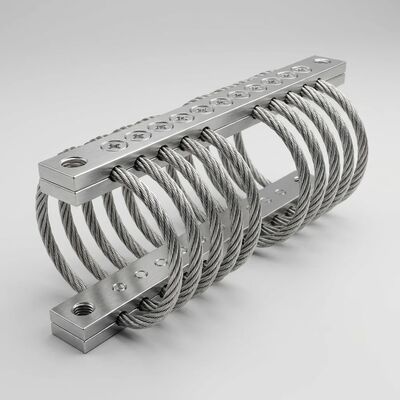

DieJGX-0240D-6.3Aist ein Mittelklasse-Vibrationsisolator für Drahtseile der Baureihe JGX-0240, mit einem 2,4 mm Durchmesser-Edelstahlkabel in einer 10-Schleifen-Architektur mit einer Nennlast von 6,3 kg.Diese Konfiguration zeichnet sich durch ihre Verfügbarkeit mitvollständig nichtmagnetische Materialien mit geringer magnetischer Permeabilitätund überprüftEinhaltung der Umweltvorschriften RoHS und REACH- die geeignete Wahl für Anlagen in der Nähe von Geräten für Magnetresonanztomographie, Partikelstrahlinstrumenten und präzisen elektromagnetischen Messgeräten,und Anlagen, die unter strengen Umweltschutzbeschränkungen fallenAlle Konfigurationen werden unter dem ISO 9001:2015 zertifizierten Qualitätsmanagementsystem von Xi'an Hoan hergestellt.

Magnetische Permeabilität und ihre Auswirkungen auf Präzisionsgeräte

Magnetische Durchlässigkeit (μr) quantifiziert, wie ein Material auf ein externes Magnetfeld reagiert.Verzerrung des Felds in ihrer NäheBei präzisen wissenschaftlichen und medizinischen Geräten können selbst geringe Feldverzerrungen durch nahegelegene Strukturanlagen inakzeptable Messfehler hervorrufen:

• MRI-Bild Artefakte:Ferromagnetische Isolatorkomponenten in der Nähe eines MRT-Bores erzeugen magnetische Anfälligkeitsartefakte lokalisierte Signalleeren und geometrische Verzerrungen im rekonstruierten Bild.Diese Artefakte können eine Pathologie verbergen oder falsch positive Anzeichen erzeugen.Nichtmagnetische Isolator-Hardware eliminiert diese Artefaktquelle vollständig.
• Elektronenmikroskopie Strahldeflexion:Scanning- und Übertragungselektronmikroskope lenken Elektronenstrahlen mit elektromagnetischen Linsen.Einführung von AstigmatismusNichtmagnetische Isolationsmaterialien bewahren die Integrität des Strahlweges.
• Massenspektrometer Massengenauigkeit:Magnetische Sektor- und Ionenzyklotronresonanzmassenspektrometer hängen für die Massengenauigkeit von präziser Magnetfeld-Einheitlichkeit ab.Massenkalibrierung verschieben und Auflösungskraft reduzieren. Isolatoren mit geringer Durchlässigkeit vermeiden diese Störungen

Materialoptionen für kontrollierte magnetische Signaturen

Materialzertifizierung:Bei jeder Produktionssparte können Mühlprüfbescheinigungen über die chemische Zusammensetzung nach ASTM A240/A276 und die Magnetdurchlässigkeitsmessungen nach ASTM A342 vorgelegt werden.Unterstützung der Installationsqualifikation in regulierten Umgebungen.

Einhaltung der Umweltvorschriften: RoHS und REACH

Der Zugang zu europäischen und anderen geregelten Märkten erfordert zunehmend eine dokumentierte Einhaltung der Vorschriften über Stoffbeschränkungen.3A wurde anhand der beiden weltweit wichtigsten Rahmenbedingungen überprüft:

• RoHS (Einschränkung gefährlicher Stoffe, Richtlinie 2011/65/EU einschließlich der Änderung 2015/863):Die Laboruntersuchungen bestätigen, dass alle Bestandteile unter den Höchstkonzentrationsschwellen für die zehn eingeschränkten Stoffe liegen: Blei, Quecksilber, Cadmium, sechswertiges Chrom,Polybromhaltige Biphenyle (PBB), polybromierte Diphenylether (PBDE), Bis-2-Ethylhexyl) Phthalate (DEHP), Butylbenzylphthalate (BBP), Dibutylphthalate (DBP) und Diisobutylphthalate (DIBP).Die rein metallische Konstruktion ist von Natur aus frei von Phthalatenplastifizierern und bromierten Flammschutzmitteln, die üblicherweise in Elastomer-basierten Schwingungszuschutzprodukten vorkommen.
• REACH (Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe, Verordnung (EG) Nr. 1907/2006):Ein umfassendes Stoffverzeichnis bestätigt, dass in der JGX-0240D-6 keine Stoffe oder Prozesschemikalien verwendet wurden.Die Herstellung von 3A enthält Substanzen von sehr hoher Besorgnis (SVHC) in Konzentrationen von mehr als 0Dies schließt das vollständige Fehlen der in Anhang XIV (Zulassungsliste) und Anhang XVII (Einschränkungenliste) aufgeführten Stoffe ein.Eine vollständige Dokumentation zur Offenlegung von Materialien wird aufbewahrt und zur Übermittlung der Sorgfaltspflicht in der Lieferkette bereitgestellt
• Rückgewinnung von Material am Ende der Lebensdauer:Sowohl das Edelstahldrahtseil als auch die Aluminiumlegierungsstangen sind durch etablierte Metallrückgewinnungsströme zu 100% recycelbar.Die Materialien haben einen positiven Schrottwert und können ohne Zerlegung oder Handhabung gefährlicher Abfälle verarbeitet werdenDies unterstützt die Einhaltung der Richtlinie über Elektro- und Elektronikmüll (WEEE) und ähnlicher Rahmenbedingungen für die erweiterte Herstellerverantwortung weltweit.
• Berichterstattung über Konfliktmineralien:Die Due Diligence-Prüfung in der Lieferkette bestätigt, dass Zinn, Tantal, Wolfram und Gold (3TG), falls vorhanden, die in der JGX-0240D-6.3A verwendet werden, aus Schmelzwerken stammen, die den OECD-Richtlinien zur Due Diligence entsprechen.Verfügbare Dokumentation für die Berichterstattung über die Einhaltung der SEC-Regel 13p-1 (Dodd-Frank-Abschnitt 1502)

Leistung bei Dauermüdigkeit in regulierten Umgebungen

Ausrüstung in medizinischen, wissenschaftlichen und Umweltüberwachungsanwendungen arbeitet häufig kontinuierlich, was die Zuverlässigkeit des Isolators zu einem Problem der Patientensicherheit und Datenintegrität macht.Die reinmetallische JGX-0240D-6.3A bietet eine gleichbleibende Leistung ohne die Abbau-Mechanismen, die die Lebensdauer des Elastomerisolators einschränken:

• Überlebensrate im Sterilisationszyklus:Medizinische und Laborgeräte werden wiederholt sterilisiert. Der JGX-0240D-6.3A ist autoklavensterilisiert (gesättigter Dampf bei 121°C oder 134°C), Gammastrahlung (Standarddosis 25 kGy,wiederholbar), der Exposition gegenüber Ethylenoxidgas und der Niedertemperatursterilisation durch Wasserstoffperoxiddampf/Plasma ohne Veränderung der mechanischen Eigenschaften oder der Dimensionsstabilität.Elastomere Isolatoren zerfallen unter Gamma- und thermischer Sterilisation, die normalerweise weniger als 20 Zyklen überleben, bevor sie ersetzt werden müssen
• Chemische Reinigung kompatibel:übliche Labor- und klinische Desinfektionsmittel einschließlich 70% Isopropylalkohol, Natriumhypochloritlösungen (bis zu 10%), quaternäre Ammoniumverbindungen, Wasserstoffperoxidlösungen,und Peressigsäure Formulierungen haben keine Wirkung auf Edelstahl oder anodiertes Aluminium. keine Schwellungen, Risse oder Erweichung auftritt
• Ausgasung in empfindlichen Umgebungen:Für Massenspektrometrie-Labore, in denen die Abgasung aus nahegelegenen Materialien das Hintergrundspektrum erhöht,für optische Laboratorien, in denen die Ablagerung durch molekulare Folien die Leistung von Spiegeln und Linsen beeinträchtigt, und für Halbleiterreinigungsräume, in denen die molekularen Kontaminationen in der Luft Auswirkungen haben, trägt die JGX-0240D-6.3A zu einer Kontamination der Betriebsumgebung bei

Technische Spezifikation

Wesentliche Merkmale

• Nichtmagnetische Materialoptionen mit 316L-Konfigurationen, nach ASTM A342 geprüft
• Vollständige Einhaltung der RoHS-Richtlinien alle zehn eingeschränkten Stoffe unterhalb der MCV-Schwellenwerte
• Vollständige Einhaltung der REACH-Richtlinie ∼ Null SVHC über 0,1% w/w, vollständige Materialveröffentlichung verfügbar
• 100% recycelbar am Ende der Lebensdauer
• Sterilisationsverträglich autoclave, gamma, EtO und H2O2 Plasma ohne Abbau
• Chemische Reinigung immun
• Null Abgasung ️ keine flüchtigen organischen Verbindungen, keine molekularen Folienablagerungen, kein Partikelvergießen
• Kein Kriechen und keine Alterung
• Weiter Temperaturbereich -40°C bis + 200°C ohne Änderung der mechanischen Eigenschaften
• Wartungsfrei

Anwendungsbeispiele nach Sektoren

Über die Mikrowellenfirma Xi'an Hoan Co. Ltd.

Xi'an Hoan Microwave Co. Ltd. wurde 2005 gegründet und hat seinen Hauptsitz in Xi'an, China.Das Unternehmen beschäftigt mehr als 500 FachkräfteDie ISO 9001:2008 enthält folgende Anforderungen an die Qualität:2015 zertifizierte Produktionsstätte produziert DrahtseilisolatorenXi'an Hoan bedient Kunden in mehr als 25 Ländern in den Bereichen medizinische Bildgebung, analytische Instrumente, Halbleiterherstellung,Forschung, Umweltüberwachung und Präzisionstechnik.Das Unternehmen unterhält eine umfassende Dokumentation zur Zertifizierung von Materialien und zur Einhaltung der Vorschriften, um die Qualifizierungsanforderungen der Kunden in regulierten Märkten weltweit zu unterstützen..

Kontaktieren Sie noch heute unser technisches Compliance-Teamdie Anforderung von RoHS/REACH-Deklarationen, Magnetdurchlässigkeitsprüfbescheinigungen oder einer Beratung über die Materialspezifikation für nichtmagnetische JGX-0240D-6.3A-Konfigurationen in Ihrer EMI-empfindlichen oder umweltregulierten Anwendung.
