JGX-0320D-17A Drahtseil-Vibrationsisolator mit hohem Last-Gewichts-Verhältnis Kompaktes Design Omnidirectional Montage

JGX-0320D-17A Drahtseil-Schwingungsisolator – kompakte Hochleistungs-Dämpfungslösung

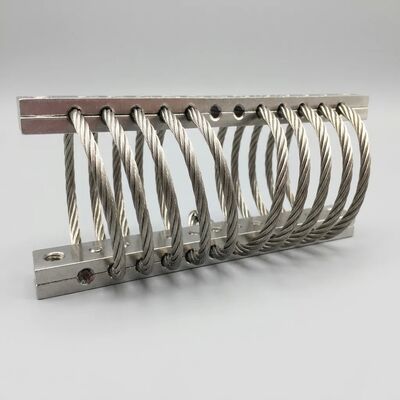

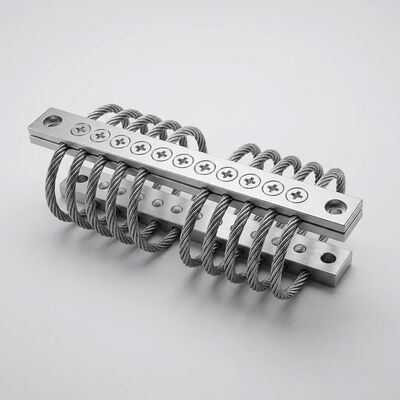

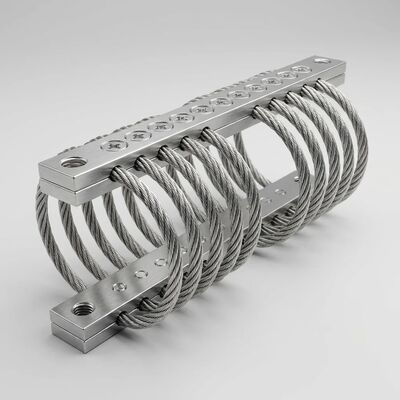

DerJGX-0320D-17Aist ein präzisionskonfigurierter Drahtseilschwingungsisolator, der speziell für Installationen mit begrenzten Platzverhältnissen entwickelt wurde, die eine kompromisslose Stoßdämpfung erfordern. Gebaut um eine 6-SchleifeEdelstahl 304Kabelkern mit 3,2 mm Drahtdurchmesser, dieser Isolator liefert eineBelastbarkeit von 0,5–15 kg pro Halterungbei minimalem Hüllvolumen – ein direktes Ergebnis der Optimierung der Spulenwicklungsgeometrie und des Klemmenabstands zur Maximierung der Dämpfungseffizienz pro Masseneinheit.

Hohes Last-Gewicht-Verhältnis für kompakte Räume

Herkömmliche Elastomerlager und Schraubenfederisolatoren müssen einen Kompromiss zwischen Tragfähigkeit und physikalischer Größe eingehen: Je mehr Gewicht sie tragen, desto größer werden sie. Der JGX-0320D-17A durchbricht diese Einschränkung. Seine Drahtseilarchitektur erreicht eineDämpfungsverhältnis ≥15 %über alle drei Translationsachsen gleichzeitig, mit aEigenfrequenzbereich von 8–15 HzUnd das alles in einem Bauteil, das weniger als 200 Gramm wiegt. Diese Leistungsdichte ermöglicht die Integration eines Vollspektrum-Vibrationsschutzes in Avionikschächte, UAV-Kardanbaugruppen, medizinische Präzisionsgeräte und kompakte Industriesteuerungen – Anwendungen, bei denen es auf jeden Millimeter Spielraum und jedes Gramm Nutzlast ankommt.

Bewährt in zerstörenden Tests

Jede Produktionscharge des JGX-0320D-17A wird durch validiertbeschleunigte zerstörende Prüfprotokolledie Isolatoren an ihre ultimativen mechanischen Grenzen bringen. Das Testen umfasst:

• Höchste Zugbelastung bis zum Versagenauf dem Drahtseilkern, wodurch Sicherheitsmargen weit über der Nennkapazität bestätigt werden
• Zyklische Ermüdungsprüfungmehr als 10⁶ Lastwechsel bei maximaler Nennverschiebung, wobei die Verschlechterung des Dämpfungskoeffizienten während der gesamten Lebensdauer bei <5 % liegt
• Überlebensfähigkeit von Schockimpulsenunter Halbsinus- und Sägezahn-Eingangswellenformen, um sicherzustellen, dass die übertragene Spitzenbeschleunigung auch nach wiederholten Hochg-Ereignissen unter den Designschwellen bleibt
• Korrosionsbeständigkeit durch SalzsprühnebelGemäß der neutralen Salzsprühnebelprüfung (NSS) nach ISO 9227 wird bestätigt, dass die elektropolierte Oberfläche aus Edelstahl 304 die strukturelle Integrität auch nach mehr als 96 Stunden Einwirkung beibehält

Auf Anfrage sind Testberichte von Drittanbietern erhältlich, die eine vollständige Rückverfolgbarkeit von der Wärmezahl des Rohmaterials bis zur Endabnahmeprüfung ermöglichen.

Omnidirektionale und orientierungsunabhängige Montage

Die symmetrische 6-Schlaufen-Spiraldrahtseilgeometrie ist von Natur aus gegebenomnidirektional. Im Gegensatz zu einachsigen Dämpfern, die nur eine Achse schützen, dämpft der JGX-0320D-17A die Vibrationsenergie unabhängig von der Eingangsrichtung – vertikal, seitlich, längs oder in einer beliebigen Kombination. Die Montageflansche akzeptierenM6-Durchgangsschraubenund kann in jedem beliebigen Winkel (0°, 45°, 90°, umgekehrt) installiert werden, ohne die dynamische Reaktionskurve des Isolators zu verändern. Diese Ausrichtungsunabhängigkeit macht zusätzliche Ausrichtungswerkzeuge überflüssig, reduziert den Installationsaufwand und gewährleistet einen konsistenten Schutz bei Geräten im Feldeinsatz, bei denen eine präzise Montageausrichtung nicht gewährleistet werden kann.

Technische Daten im Überblick

Typische Anwendungen

• Avionikgehäuse und Flugdatenschreiber für die Luft- und Raumfahrt
• UAV-Kamerakardanringe und Nutzlaststabilisierungsplattformen
• Transportkoffer für medizinische Diagnose- und Bildgebungsgeräte
• Industrielle CNC-Steuerungen und Präzisionsmessinstrumente
• Schiffselektronik und Bordnavigationsdisplays
• Signal- und Kommunikationsschränke für den Schienenverkehr

Warum von WNRLN beziehen?

WNRLN arbeitet unterISO 9001:2015Zertifiziertes Qualitätsmanagement mit vollständiger Rückverfolgbarkeit der Materialchargen. Jeder JGX-0320D-17A wird mit einem Chargentestzertifikat geliefert, das die wichtigsten dynamischen Leistungskennzahlen zusammenfasst. Unser Engineering-Team bietet eine kostenlose Anwendungsprüfung an. Senden Sie uns Ihre Gerätemasse, Bauraumbeschränkungen und Ihr Vibrationsumgebungsprofil, und wir empfehlen Ihnen kostenlos die optimale Isolatorkonfiguration.Kontaktieren Sie uns noch heuteum eine Probe anzufordern oder Ihre spezifischen Isolationsanforderungen zu besprechen.
