JGX-0320D-17A Drahtseil-Vibrationsisolator Redundante Sekundärschlagversicherung Sofortige Sichtbarkeit

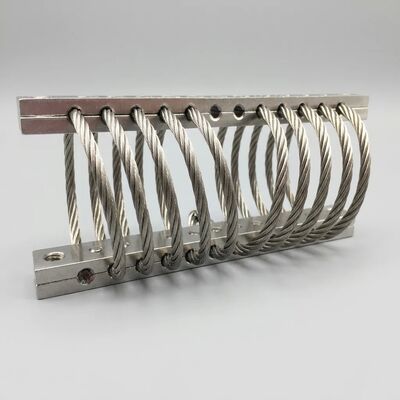

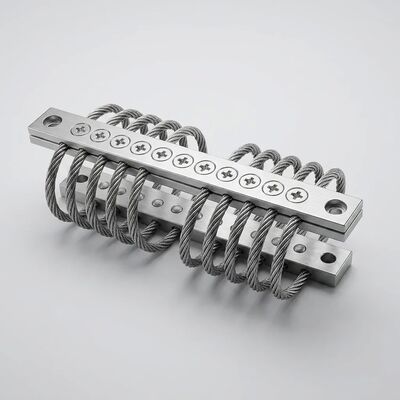

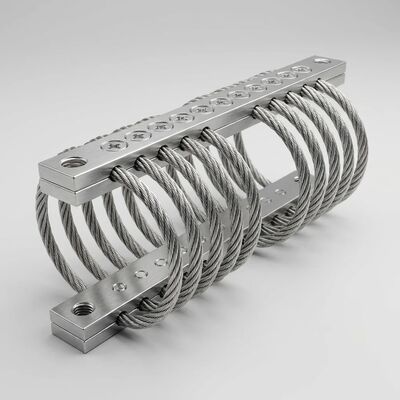

JGX-0320D-17A Drahtseil-Vibrationsisolator – vor Ort wartbarer Stoßschutz mit integrierter Redundanz

DerJGX-0320D-17ABehebt eine kritische Lücke im Schwingungsisolationsdesign: Was passiert, wenn das primäre Dämpfungselement im Betrieb nachlässt? Im Gegensatz zu abgedichteten Elastomerhalterungen, die ohne Vorwarnung ausfallen, und einpfadigen Federisolatoren, die keinen Backup-Schutz bieten, lässt sich dieser 6-Schleifen-Drahtseilisolator einbettenredundante sekundäre Stoßdämpfungdirekt in seine Spulenarchitektur. Hergestellt aus3,2 mm dickes Drahtseil aus Edelstahl 304Mit elektropolierter Oberfläche unterstützt es0,5 bis 15 kgüber eine Betriebstemperaturspanne von-40°C bis +150°CDadurch eignet es sich für Installationen, die von Kühllogistikgeräten bis hin zu Hochtemperatur-Motorraumperipheriegeräten reichen.

Redundante sekundäre Schockversicherung

Das Redundanzprinzip ist unkompliziert: Da sechs unabhängige Drahtseilschleifen parallel arbeiten, beeinträchtigt der Ausfall oder die Ermüdung einer einzelnen Schleife nicht die Schutzfähigkeit des Isolators. Die verbleibenden 5 Schleifen leiten weiterhin kinetische Energie abReibungsdämpfung zwischen den Strängen– der grundlegende Mechanismus, der Drahtseilisolatoren ihr charakteristisches Hysterese-Dämpfungsverhalten verleiht. Das heisst:

• Anmutige Erniedrigung: Die Dämpfungsleistung lässt allmählich und nicht katastrophal nach, sodass den Wartungsteams ein vorhersehbares Wartungsfenster zur Verfügung steht
• Kein Single Point of Failure: Jede Schleife fungiert als unabhängiges Energiedissipationselement, sodass sich ein lokalisierter Fehler nicht durch das gesamte Dämpfungssystem ausbreiten kann
• Inhärente Ausfallsicherheit: Selbst im schlimmsten Fall einer teilweisen Beschädigung behält der Stahlkabelkern seine strukturelle Verbindung bei und verhindert so eine vollständige Trennung des Geräts von seiner Montagebasis

Diese Architektur ist besonders wertvoll fürunbeaufsichtigte oder Remote-Installationen– Mobilfunk-Basisstationsausrüstung, Offshore-Überwachungssysteme, streckenseitige Signaltechnik – wo routinemäßige Inspektionsintervalle Monate dauern können und der physische Zugang eingeschränkt ist.

Sofortige visuelle Prüfbarkeit für schnelle Audits

Der JGX-0320D-17A ist für konzipiertInspektion ohne Werkzeug und direkt vor Ort. Aufgrund der freigelegten Drahtseilgeometrie kann ein Techniker den Zustand des Isolators in weniger als 30 Sekunden beurteilen, indem er drei einfache Indikatoren überprüft:

1. Spulensymmetrie— Jede bleibende Verformung, ein ungleichmäßiger Schlingenabstand oder ein Knicken der Drahtlitze ist anhand des erwarteten Spiralprofils sofort sichtbar
2. Oberflächenzustand— Die elektropolierte Oberfläche aus Edelstahl 304 zeigt Korrosionsnarben, Reibverschleiß oder Litzenbrüche auf einen Blick, ohne Farbeindringmittel oder Vergrößerung
3. Integrität der Klemme— Markierungen für das Drehmoment der Montagestange und die Übereinstimmung der Lücken zwischen den Klemmstangen können visuell überprüft werden, ohne dass Befestigungselemente gelöst werden müssen

Vergleichen Sie dies mit herkömmlichen Gummilagern, bei denen eine Demontage erforderlich ist, um auf interne Delaminierung zu prüfen, oder mit flüssigkeitsgefüllten Dämpfern, bei denen eine Druckprüfung erforderlich ist, um die Integrität der Dichtung zu bestätigen. Der JGX-0320D-17A macht Rätselraten überflüssig und reduziert den Inspektionsaufwand erheblich – ein einzelner Techniker kann ein ganzes Geräte-Rack in Minuten statt in Stunden prüfen.

Langlebige Zuverlässigkeit durch Materialwissenschaft

Die Edelstahlkonstruktion 304 des Dämpfungskerns sorgt für eine inhärente DämpfungKorrosionsbeständigkeitohne auf Oberflächenbeschichtungen angewiesen zu sein, die abplatzen oder verschleißen können. Derelektropolierte OberflächePassiviert die Oberfläche weiter und entfernt Mikrograte und Oberflächenverunreinigungen mit Eisen, die beim Drahtziehen entstanden sind. Kombiniert mit demEigenfrequenzbereich von 8–15 Hzund aDämpfungsverhältnis ≥15 %Der Isolator behält seine dynamische Signatur durch eine längere Lebensdauer. Zu den wichtigsten Zuverlässigkeitskennzahlen gehören:

• Ermüdungsbewertet fürüber 10⁶ Lastwechselbei voller Nennverdrängung
• Dämpfungskoeffizientendrift vonweniger als 5 %Überbewertete Ermüdungslebensdauer
• Kein geplantes Austauschintervallunter normalen Betriebsbedingungen – Austausch unter Bedingung, nicht nach Zeitplan
• Lagerdauer überschritten10 Jahrein kontrollierten Innenräumen ohne Leistungseinbußen

Entwickelt für diese Umgebungen

• Schränke für Telekommunikations-Basisstationen und Fernfunkeinheiten
• Überwachungs- und Datenerfassungssysteme für Offshore-Plattformen
• Gehäuse für Eisenbahnsignalanlagen, Achszähler und Hot-Box-Detektoren
• Vibrationsüberwachungstafeln für Energieerzeugungsturbinen
• Transport- und Einsatzfälle für medizinische Bildgebungsgeräte
• Überwachung der Kühlkettenlogistik und Montage von Kühlkompressoren

WNRLN-Qualitätsversprechen

Jeder JGX-0320D-17A wird unter hergestelltISO 9001:2015Qualitätssystemkontrollen mit vollständiger Materialzertifizierung, rückverfolgbar auf Mühlenschmelzzahlen. Die Chargenprüfung umfasst die dynamische Steifigkeitsmessung, die Überprüfung des Dämpfungsverhältnisses und die visuelle/dimensionale Prüfung gemäß den internen Abnahmestandards. Wir unterhalten Lagerbestände für den sofortigen Versand von Testmengen und Angebotenindividuelle Schleifenanzahl und Drahtdurchmesserfür OEM-spezifische Anforderungen.Kontaktieren Sie unser Anwendungsteamum Ihr Projekt zu besprechen – wir antworten in der Regel innerhalb eines Werktages mit einem technischen Angebot.
