JGX-0400D-26A Drahtseil-Vibrationsisolator Vorspannung Einheitliche Chargenkonsistenz Elektrische Erdung EMI-Schutz

JGX-0400D-26A Drahtseil-Vibrationsisolator

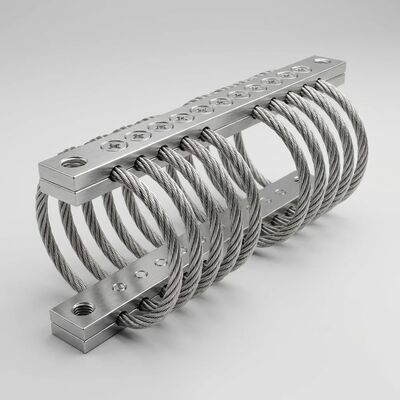

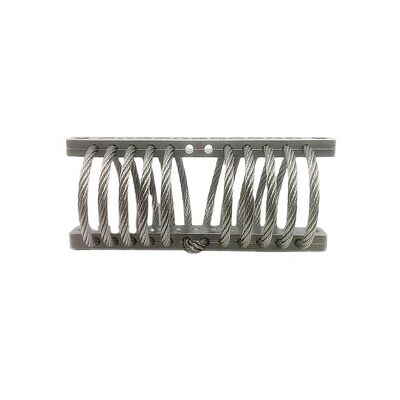

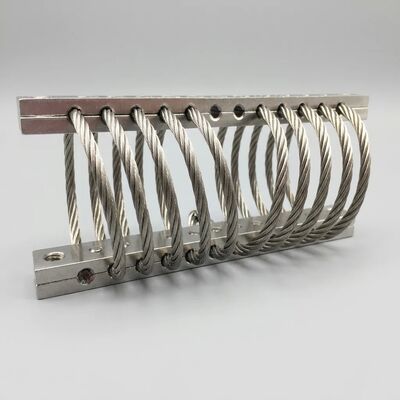

DieJGX-0400D-26Aist ein mittel- bis schwerer Nutzlastdrahtseil-Vibrationsisolator, der auf einem4.0 mm Durchmesser Edelstahl 304 Kabelkernmit einer Breite von mehr als 20 mm,bis zu 26 kg statische Belastung pro BefestigungJeder Schleifenschnitt enthält 133 einzelne Drähte in einer 7*19-Strang-Konfiguration, die zwischen CNC-bearbeiteten Aluminium-Legierungsstangen geklemmt sind.100% Vorbelastungsprotokoll aus der Fabrik: Jede Einheit wird vor der endgültigen Prüfung bei 150% der Nennkapazität durch 100+ Belastungsumkehrungen gefahren, wodurch die Mehrdrahtkabelstruktur dauerhaft in ihre stabile Betriebsgeometrie eingebaut wird.Dies eliminiert die für unkalibrierte Drahtseilverbindungen übliche Anlegungsdauer vor Ort und gewährleistet, dass zwei Geräte, die aus separaten Produktionschargen stammen,identische dynamische ReaktionAußerdem, the all-metal construction preserves chassis-to-base electrical continuity—a critical consideration for electronic equipment enclosures that must maintain a unified ground reference across vibration-isolated interfaces.

Vorspannung und einheitliche Konsistenz der Chargen

Bei der Neuanfertigung wird die Energie durch die Coulomb-Reibung zwischen den Strängen abgebaut. individual wires within each 7*19 strand have not yet found their equilibrium seating positions—micro-gaps and uneven contact pressure distributions cause the first several hundred operational cycles to exhibitDriftsteifheit und variable DämpfungDie JGX-0400D-26A löst dies an der Quelle:

• Fabrikvorladung:Jeder Isolator ist an einer servohydraulischen Prüfvorrichtung montiert und mindestens 100 Sinusverlagerungszyklen bei ± 60% der maximalen Nennbiegung unterzogen.mit einer Nennlast von ca. 150%Diese kontrollierte Überlastung zwingt jeden Drahtstrang in seinen stabilen tribologischen Kontaktzustand, den er schließlich nach Wochen des Feldbetriebs erreichen würde.aber unter Laborkontrolle in Minuten erreicht
• Dimensional Gate nach dem Zyklus:Nach der Vorspannung wird jede Einheit einer Koordinatenmessprüfung unterzogen, bei der die Freihöhe, die Schleifensymmetrie und die Planarität der Montagestange anhand der Hauptreferenzwerte überprüft werden.Das Akzeptanzfenster beträgt ±0Einheiten außerhalb der zulässigen Grenzwerte werden entweder recycelt oder verschrottet.
• Statistische Validierung der Chargen:Aus jeder Produktionssparte von 100 Einheiten wird eine zufällige Stichprobe von 5 Isolatoren einer vollständigen dynamischen Charakterisierung an einem kontrollierten Shaker-Tisch unterzogen.Dämpfungsquote (mindestens 15%)Der Variationskoeffizient zwischen den Proben wird unter 3% gehalten.so dass Ausrüstungskonstrukteure eine einzelne Bauteilnummer mit der Gewissheit angeben können, dass die Feldleistung einheitlich ist
• Individuelle Rückverfolgbarkeit:Jeder Isolator erhält einen mit dem Laser geätzten Chargencode, der mit seinen spezifischen Daten vor dem Belastungszyklus und der Dimensionsaufzeichnung verknüpft ist.Diese vollständige Rückverfolgbarkeit unterstützt Auditanforderungen und Fehleranalyseprotokolle

Inherente elektrische Erdung und EMI/RFI-Schutzintegration

Die Verpackung elektronischer Geräte stellt einen anhaltenden Konflikt dar: Die Vibrationsisolation erfordert eine mechanische Entkopplung zwischen dem Ausrüstungschassis und der Montageanlage.Aber die elektromagnetische Kompatibilität erfordert eine kontinuierlicheElastomere Isolatoren erzeugen einen offenen Stromkreis, der mit speziellen Erdungsriemen überbrückt werden muss.und mögliche AusfallmodiDie JGX-0400D-26A löst dies durch ihre rein metallische Architektur:

• Mechanischer Leitweg:Das Rohr aus Edelstahl 304 hält den direkten Kontakt von Metall zu Metall mit den Aluminiumspannstäben an den oberen und unteren Montageoberflächen.Während die Massenwiderstandsfähigkeit von Edelstahl (ca..2*10−7 Ω·m) beschränkt die Kapazität dieses Weges als primärer Fehlstromleiter,es bietet mehr als ausreichende Kontinuität, um die Bedingungen des schwimmenden Bodens zu verhindern, die Kapazitätskopplung von Schaltgeräuschen in empfindliche analoge Frontend- und ADC-Eingabephasen
• EMI-Dichtungsanlage:Die flache, bearbeitete Oberfläche jeder Klemmstange bietet eine ideale Montageebene für leitfähige EMI-Dichtungen, Gewebe, Fingerstock oder leitfähige Elastomerprofile.Die Dichtung wird zwischen dem Isolationsstange und der Gehäusewand komprimiert, wobei die Kontinuität des Faraday-Käfigs beibehalten wird, die ansonsten durch die physikalische Lücke über die Isolationsoberfläche unterbrochen würde.
• Galvanische Kompatibilität:Das Materialpaar aus Edelstahl und Aluminium, kombiniert mit der elektropolierten Oberflächenveredelung, die freies Eisen von den Drahtoberflächen entfernt,Widerstand gegen galvanische Korrosion unter allen normalen industriellen und maritimen AtmosphärenbedingungenFür Anwendungen, die eine vollständige elektrische Isolierung anstelle von Kontinuität erfordern,Die Klemmstangen können mit harten Anodisierungen spezifiziert werden. Kontaktieren Sie unser Anwendungsteam, um Ihre spezifische Erdungsstrategie zu besprechen.

Wärmeleitfähigkeit und keine Hitzealterung

Die Arrhenius-Beziehung besagt, dass jede 10°C-Erhöhung die Rate der thermooxidativen Alterung in Elastomeren etwa verdoppelt.In der Praxis, kann eine Gummibegrenzung, die für 5 Jahre bei 25°C eingesetzt wird, bei einer Temperatur von 85°C·a, leicht erreichbar innerhalb von Maschinenräumen, Sonnenstrahlschränken, in weniger als 6 Monaten ausfallen,und den Motoren angrenzenden RäumenDie JGX-0400D-26A ist strukturell nicht für diesen Ausfallmodus geeignet:

• Metallische thermische Bahn:Edelstahl 304 weist eine Wärmeleitfähigkeit von ca. 16 W/m·K auf.Dies ist immer noch zwei Größenordnungen höher als die 0.1·0.3 W/m·K typisch für gefüllte Gummiverbindungen.die Wärme vom Befestigungsflansch der Ausrüstung in die Grundkonstruktion führt, anstatt sie an der Schnittstelle einzusperren
• Stabilität im vollen Bereich:Der Nennbetriebsbereich des Isolators erstreckt sich von -40°C bis +200°C kontinuierlich ohne Abwärmung.Die dynamische Steifheitsvariation liegt bei weniger als 8% und ist ausschließlich auf die geringe Temperaturabhängigkeit des elastischen Moduls des Edelstahls zurückzuführen.Im Vergleich dazu steift ein typischer Naturkautschukverbund bei Abkühlung von 25°C bis -30°C um 300~500%.
• Keine Abbauwege für Polymere:Es gibt keine Kohlenstoff-Kohlenstoff-Doppelbindungen, die oxidiert werden müssen, keine Weichmachermoleküle, die migrieren müssen, keine Schwefelbrücken, die unter thermischer Belastung neu angeordnet werden müssen.Die passive Chromoxid-Schicht auf der Edelstahloberfläche ist thermodynamisch stabil und selbstbegrenzend bei einer Dicke von 2-5 nmNach einem Jahrzehnt des Dauerbetriebs bei 150°C unterscheiden sich die mechanischen Eigenschaften des Isolators nicht von den Eigenschaften im hergestellten Zustand.

JGX-0400D-26A Technische Daten

Anwendungsumgebungen

• Fernfunkgeräte und Stromverteilung für Telekommunikationsbasisstationen
• Schränke für Wechselrichter für erneuerbare Energien und Batteriespeicher
• Antriebsplatten und Motorsteuerungszentren für die Industrie
• Eisenbahnsignalanlagenhäuser und Plattforminformationsanzeigen
• Elektronische Brückenkonsolen und Navigationsprozessor-Racks für Schiffe
• Laboratorialanalytikgeräte und Präzisionsmesssysteme

WNRLN-Technikunterstützung

WNRLN produziert die JGX-0400D-26A unterISO 9001:2015Wir haben ein zertifiziertes Qualitätssystem. Jede Lieferung beinhaltet eine Dokumentation zur Sammlung von Chargenprüfungen. Unser Applikationstechnikteam bietet kostenlose Montage-Konfigurationsüberprüfung an.Koordinaten des Schwerpunktes, verfügbare Montagepunkte und Vibrationsumfeldprofil, und wir werden innerhalb von zwei Werktagen eine empfohlene Isolatorwahl mit prognostizierten Übertragbarkeitskurven zurückgeben.Kontaktieren Sie uns noch heuteUm Ihre Projektanforderungen zu besprechen oder Bewertungsproben anzufordern.
