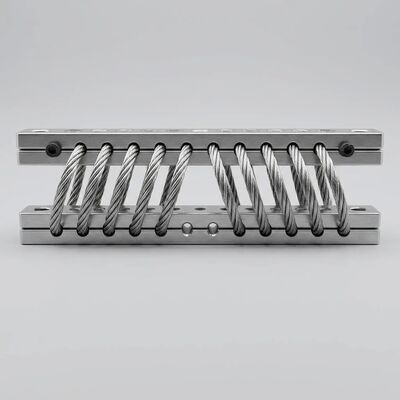

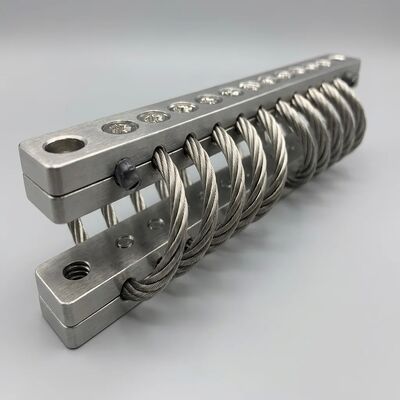

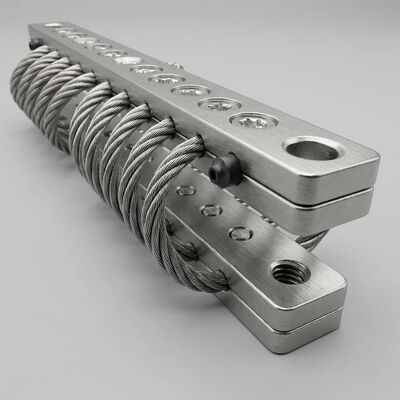

JGX-0480D-61A Adaptive Dynamic Response Drahtseil-Vibrationsisolator für die skalierbare Multi-Point-Array-Montage

Konfigurationshandbuch für skalierbare Multipunkt-Arrays

Große Gerätepakete – HVAC-Kältemaschinen, industrielle Luftaufbereitungsanlagen, Transformatorschränke, Pumpengestelle – sitzen selten auf einem einzigen Isolator. Der JGX-0480D-61A wurde von Grund auf für entwickeltMehrpunkt-Array-Bereitstellung, bei dem 4 bis 24+ Einheiten zusammenarbeiten, um mehrachsige Vibrationen zu verwalten und die Geräteausrichtung aufrechtzuerhalten.

Prinzipien des Array-Layouts

Berechnung der Lastverteilung

Für einN-Einheitsanordnung zur Unterstützung von Geräten mit GesamtmasseMmit Schwerpunktversatze, die Last auf jeder Halterungichan der Position (xᵢ, yᵢ) Ist:

Fᵢ = (M * g / N) + (M * g * eₓ * yᵢ / Σyⱼ²) + (M * g * eᵧ * xᵢ / Σxⱼ²)

Jeder Mount im Array sollte dazwischen operieren30 % und 80 % der statischen Nennlastum sicherzustellen, dass das Drahtseil eine ausreichende Vorspannung für den Mikroreibungseingriff beibehält und gleichzeitig Spielraum für dynamische Auslenkungen lässt. Vorgespannte Halterungen, die unterbelastet sind (unter 20 % der Nennleistung), können bei niedrigen Amplituden eine verringerte Dämpfungswirksamkeit aufweisen.

Montageorientierte Orientierungsstrategie

JGX-0480D-61A-Einheiten können in drei primären Ausrichtungen installiert werden, die individuell pro Array-Position ausgewählt werden können:

• Vertikale Kompression (0°):Maximale Belastbarkeit, Isolierung der Primärachse. Standard für auf dem Sockel montierte Geräte.
• 45° geneigt:Gleiche Steifigkeit in vertikaler und einer horizontalen Richtung. Ideal für Geräte, die sowohl vertikale als auch seitliche Vibrationen erzeugen (Kolbenkompressoren, Stanzpressen).
• Seitliche Scherung (90°):Dominante horizontale Isolation. Wird als Stabilisatorhalterung an Geräteecken verwendet, um das Schwanken zu kontrollieren, ohne die vertikale Isolierung zu beeinträchtigen.
