JGX-0648D-56A Edelstahl-Drahtseil-Vibrationsisolator zur Mikroreibungsdämpfung zwischen den Litzen zum Schutz vor Erdbeben

Wie die Mikroreibungsdämpfung zwischen den Strängen funktioniert

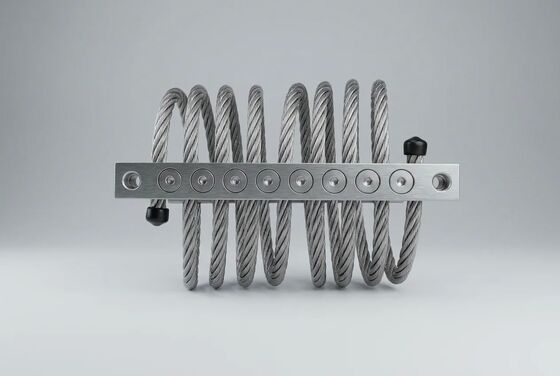

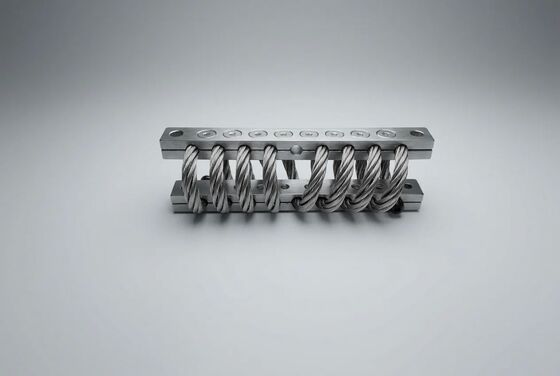

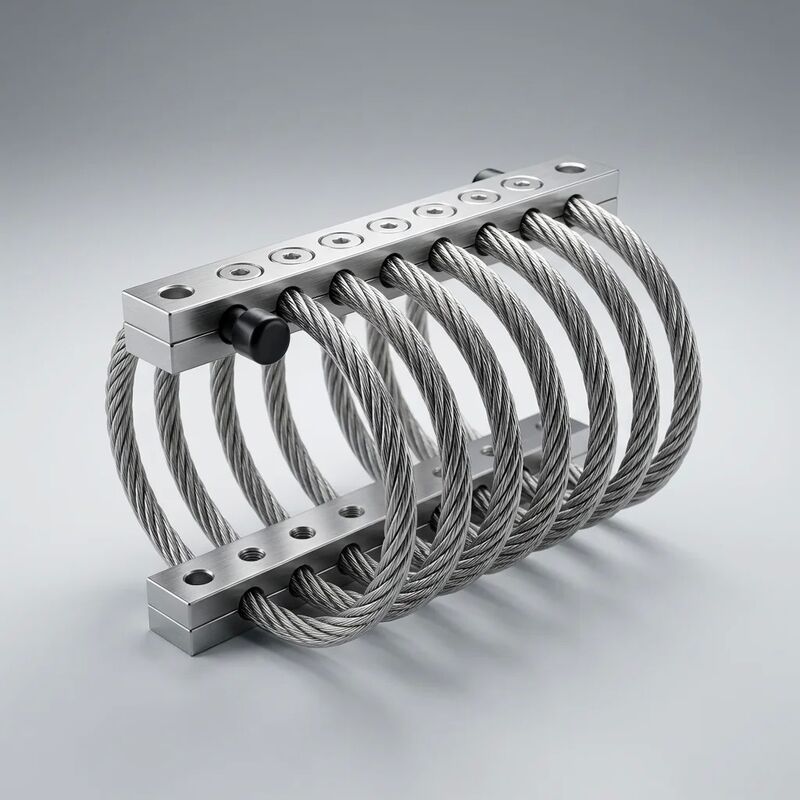

Das Herzstück des JGX-0648D-56A ist ein spiralförmiges Drahtseilelement, das aus 7*19 hochfesten Edelstahllitzen besteht. Wenn mechanische Vibrationsenergie durch die Halterung übertragen wird, gleiten einzelne Drähte in jedem Strang auf mikroskopischer Ebene gegen benachbarte Drähte. DasCoulomb-Dämpfung (Trockenreibung).Der Mechanismus wandelt kinetische Energie in minderwertige Wärmeenergie um – ohne Hydraulikflüssigkeiten, Elastomerverbindungen oder aktive elektronische Steuerungssysteme.

Drei technische Faktoren definieren den Dämpfungsleistungsbereich:

• Stranganzahl und Schlaggeometrie:Die 7*19-Drahtseilkonstruktion bietet insgesamt 133 Einzeldrähte, wodurch Tausende von Mikroreibungsschnittstellen pro Helixschleife entstehen. Jede Schnittstelle wird bei einem anderen Vibrationsamplitudenschwellenwert aktiviert und bietet eine breitbandige Dämpfungsabdeckung von der Mikrodehnung bis zur vollen Nennauslenkung.
• Vorteile von 6,4 mm Drahtdurchmesser:Im Vergleich zu kleineren Drahtseildurchmessern von 3,2 mm oder 4,8 mm bietet der 6,4-mm-Querschnitt eine proportional größere Kontaktfläche zwischen den Litzen, was zu einer höheren Energiedissipation pro Zyklus und einer größeren statischen Belastbarkeit führt – entscheidend für mittelschwere Industrieanlagen wie Pumpen- und Kompressorpakete mit 15–50 kW.
• Kalibrierung der Spiralvorspannung:Durch die Klemmstangengeometrie wird bei der Montage eine präzise Vorspannung auf die Seilwendel ausgeübt. Dadurch wird die grundlegende statische Steifigkeit festgelegt und sichergestellt, dass die Coulomb-Dämpfungsschwelle zuverlässig bei Anregungsamplituden von nur 0,05 mm eingreift – deutlich innerhalb der Vibrationsniveaus, die durch die Lagerfrequenzen von Elektromotoren und die Schaufeldurchgangsfrequenzen des Pumpenlaufrads erzeugt werden.
• Drahtoberflächentechnik:Eine kontrollierte Passivierungsbehandlung nach dem Drahtziehen bewahrt die natürliche Mikrorauheit (Ra 0,4–0,8 µm) der Edelstahloberfläche, die für die Aufrechterhaltung konstanter Reibungskoeffizienten über den gesamten Betriebstemperaturbereich von -40 °C bis +150 °C unerlässlich ist.

Im Gegensatz zu Dämpfern mit viskosen Flüssigkeiten, die unter Dichtungsverschlechterung und temperaturabhängigen Viskositätsverschiebungen leiden, oder Elastomerlagern, die Kriechen und Druckverformung unterliegen, bleibt das Ganzmetall-Dämpfungssystem JGX-0648D-56A über Millionen von Zyklen stabil und wartungsfrei.
