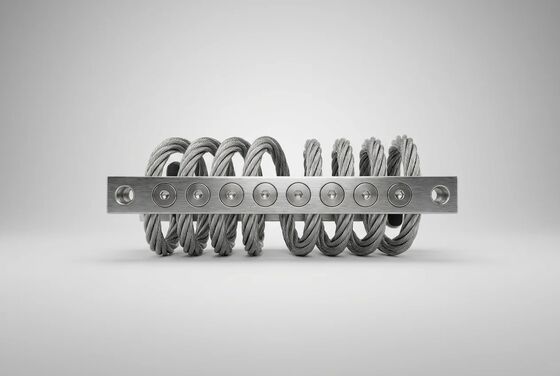

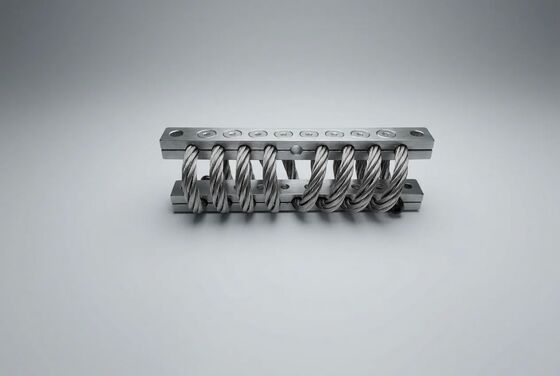

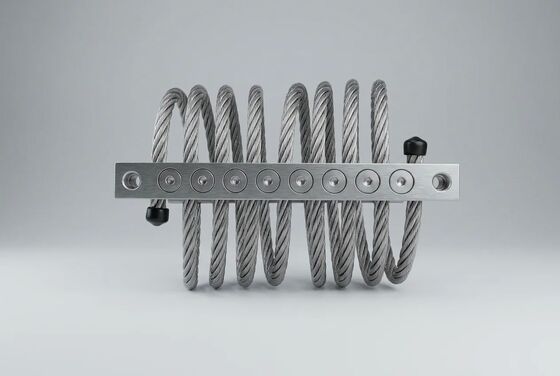

JGX-0648D-56A Adaptive Dynamic Response Drahtseil-Vibrationsisolator für die skalierbare Multi-Point-Array-Montage

Skalierbare Multi-Point-Array-Konfiguration: Konstruktionsmethode

Große Industrieanlagen HVAC-Kühler mit einem Fußabdruck von 3 6 Metern, Industrieluftbehandler mit einem Gewicht von mehreren hundert Kilogramm, Transformationsschränke,Mehrpumpen-Skid-Anlagen können nicht mit einer einzigen Halterung isoliert werdenDie JGX-0648D-56A ist speziell fürEinsatz von Multi-Point-Arrays, bei denen 4 bis 24+ einzelne Einheiten koordiniert sind, um Vibrationen auf mehreren Achsen zu steuern und gleichzeitig eine präzise Ausrichtung der Anlagen und eine einheitliche Lastverteilung zu gewährleisten.

Anleitung zur Auswahl der Array-Topologie

Überprüfung der Lastverteilung

Für eineN- Anbau von Traggeräten mit GesamtmasseMmit bekannten Schwerpunktkoordinaten (E_x,E_y) im Verhältnis zum geometrischen Zentrum des Arrays, die statische Belastung auf jeder einzelnenIchPosition an den Koordinaten (x_Ich,y_Ich) wird berechnet:

F_Ich= (M · g / N) + (M · g · e)_x· und_Ich- Ich weiß._j2) + (M · g · e)_y· x_Ich/ Σx_j2)

Für eine optimale Dämpfung und eine optimale Lebensdauer sollte jeder JGX-0648D-56A im Array zwischen30% und 80% der NennlastEinheiten, die unter 20% der Nennleistung beladen sind, können bei geringen Vibrationsamplituden eine verminderte Coulomb-Dämpfungseffizienz aufweisen.Da der Kontaktdruck zwischen den Strängen nicht ausreicht, um die volle Reibungskraft zu entwickeln,Für Anwendungen mit einer sehr ungleichmäßigen Lastverteilung können Hybrid-Arrays mit unterschiedlichen Seildurchmesser festgelegt werden.

Montageorientierung pro Arrayposition

JGX-0648D-56A-Einheiten können an jeder Arrayposition individuell so ausgerichtet werden, dass sie der dominierenden Vibrationsrichtung an diesem Ort entsprechen:

• Vertikaler Druck (0°):Für 56 kg bestimmt. Bietet maximale vertikale Isolierung mit moderater seitlicher Steifigkeit. An primären Tragpositionen direkt unter den Befestigungsbeinen der Anlage angegeben.
• 45° geneigte Montage:Er liefert ungefähr gleiche Steifigkeit in der vertikalen und einer horizontalen Achse.Strategisch an Stellen platziert, an denen die Ausrüstung vertikal-seitige Aufregung erzeugt , Schlagmaschinen und Shaker sind typische Kandidaten.
• Seitliche Schere (90°):28 kg und bietet eine Isolierung der horizontal dominierenden Achse.Als Stabilisatoren an den Ecken und Kanten der Ausrüstung eingesetzt, um Schwankungen und Schaukeln zu kontrollieren, ohne übermäßige vertikale Steifheit zu verursachen, die den primären Isolationsweg beeinträchtigen würde.
