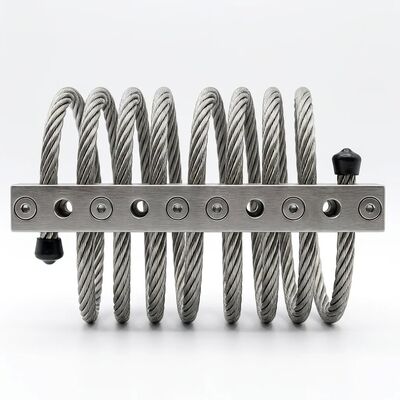

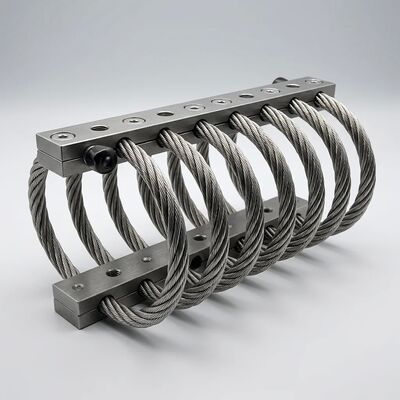

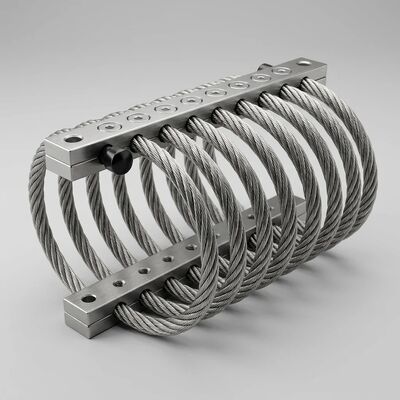

JGX-0958D-108A Drahtseil-Vibrationsisolator, 100 % recycelbares Design, gesicherte Lieferkette, LTA-Unterstützung

JGX-0958D-108A Drahtseil-Vibrationsisolator: Nachhaltige industrielle Vibrationskontrolle mit garantierter Versorgungskontinuität

Warum Nachhaltigkeit bei der Auswahl von Komponenten für die Schwingungszuspeicherung wichtig ist

Die Umweltverträglichkeit, die einst eine Frage war, die am Ende eines Spezifikationsprozesses gekennzeichnet war, ist heute eine wichtige Frage, die sich in der Vermarktung von Produkten und Dienstleistungen widerspiegelt.ist jetzt ein Front-End-Auswahlkriterium, das von drei konvergierenden Kräften angetrieben wird: ESG- (Umwelt-, Sozial- und Governance-) Berichtspflichten von Unternehmen, Erweiterte Herstellerverantwortung (EPR) Vorschriften in der EU und aufstrebenden Märkten,und Mechanismen zur Anpassung der Kohlenstoffgrenze, die Produkte mit hohem Kohlenstoffanteil bestrafen.Der bescheidene Vibrationsisolator - ein Bauteil, der häufig nur auf Basis des Einheitspreises ausgewählt wird - hat eine versteckte Umweltkosten, die sich über jeden Austauschzyklus über die 20-jährige Lebensdauer einer Maschine ansammeln.

Der JGX-0958D-108A befasst sich damit auf der Materialebene.zwei Materialien, zwei Recyclingströmedie Entsorgungskosten am Ende der Lebensdauer und die Umweltbelastung, die mit elastomeren Multimaterialhalterungen verbunden sind, die Gummi mit Vulkanisierungsklebstoffen an Stahl binden, beseitigt werden;Schaffung eines Verbundwerkes, das nicht wirtschaftlich für das Recycling getrennt werden kann.

Materialzusammensetzung und Recyclingfähigkeit: Eine Analyse auf Komponentenebene

Stahlseil aus Edelstahl 304 (7*19 Konstruktion, Ø6,4 mm)

• Gewicht pro Einheit:Ungefähr 0,52 kg (61% der Gesamtmasse der Einheit)
• Zusammensetzung:Fe-18Cr-8Ni-0,08C (maximal), vollständig austenitische Mikrostruktur
• Recyclingweg:Schrott aus Edelstahl der Klasse 304, weltweit von allen Eisen- und Nichteisenmetallrecyclern anerkannt
• Schrottwert:Typischerweise 50-65% des LME-Nickel- + Chrombereinigungsindex für Edelstahlschrott
• Recyclingenergie:Ungefähr 30% der Primärenergieerzeugung (Strombogenofen)
• Abbau durch Recycling:Keine ↓SS304 kann unbegrenzt recycelt werden, ohne dass die Eigenschaften der Legierung verloren gehen

6061-T6 Aluminiumlegierte Klemmblöcke (hard anodiert)

• Gewicht pro Einheit:Ungefähr 0,30 kg (35% der Gesamtmasse, zwei Blöcke)
• Zusammensetzung:Al-1,0Mg-0,6Si-0,28Cu-0,2Cr, durch Niederschlag auf T6 gehärtet
• Recyclingweg:Schrott aus Aluminium, geschmiedet, durch einfache Magnettrennung von Edelstahl getrennt
• Schrottwert:Typischerweise 60­75% des LME-Preises für Primäraluminium (Prämie für hochwertiges Schmiede-Schrott)
• Recyclingenergie:Ungefähr 5% der Energie der Primäraluminiumproduktion (95% Energieeinsparung im Vergleich zur Hall-Héroult-Schmelze)
• Kompatibilität mit harten Anodizierungen:Die anodische Oxidschicht (< 50 μm Al2O3) löst sich während der Aluminium-Wiederschmelze im geschmolzenen Salzfluss auf, ohne die Schmelze zu kontaminieren

Abbauverfahren am Ende der Lebensdauer (unter 60 Sekunden pro Einheit)

1. Entfernen Sie vier M10 * 1,5 mm A2-70 Edelstahlschrauben mit einem Standard 17 mm Steckdose Schlüssel
2. Trennen Sie die beiden Aluminium-Clamping-Blöcke von der Drahtseil-Spule
3. Schrauben und Drahtseilspulen in den Eisen-/Edelstahl-Recyclingbehälter entsorgen
4. Aluminium-Klammerblöcke in den Aluminium-Recyclingbehälter entsorgen
5. Verwertung der PE-Tasche und Wellpappenverpackungen durch Standardpapier-/Kunststoffabfallströme

Ergebnis: Null Kilogramm an Deponien, Null Klassifizierung von gefährlichen Abfällen, Null Entsorgungskosten, potenzieller Rückgewinnungswert von Schrottmetall von etwa 0,30 USD/0,50 USD je Einheit zu aktuellen Rohstoffpreisen.

Sicherte Lieferkette: Eine dreistufige Architektur für eine Null-Produktionsunterbrechung

Ein Vibrationsisolator macht typischerweise weniger als 1% der Materialkosten einer Maschine aus, aber sein Fehlen kann eine gesamte Montagelinie zum Stillstand bringen.Die Resilienz der Lieferkette wird durch die katastrophalen Auswirkungen der Knappheit zu dem am meisten unterschätzten Merkmal bei der Komponentenwahl gemacht.Die Lieferkette JGX-0958D-108A ist auf drei Stufen Redundanz ausgelegt, um sicherzustellen, dass kein einziges Ereignis die Lieferung unterbricht.

Stufe 1: vertikal integrierte Fertigung (einheitliche Anlage, vollständige Prozesssteuerung)

• mit einer Breite von mehr als 20 mm,6-Achsen-CNC-Drahtbiegemaschine mit geschlossener Spannungsregelung (± 2% Wicklungsvorlastgenauigkeit). Programmierbar für Spulenzahlen von 6 bis 12 Schleifen und Durchmesser von 4,8 mm bis 9.5 mm ohne Werkzeugwechsel
• Verarbeitung von Klemmblöcken:5-Achs-CNC-Fräsereien mit Prozesssonde (Renishaw OMP40). Automatisierte Dimensionsaufnahme aller Teile: Schraublochdurchmesser (M10 +0,2/-0 mm), Zentrum-zu-Zentrum-Abstand (120 ± 0.0 mm).1 mm * 80 ± 0.1 mm) und Seilrillenradius zur gleichmäßigen Verteilung des Spanndrucks
• Montage und Prüfung:Pneumatisch drehmomentgesteuerte Befestigung auf 37,5 ± 2,5 N·m. 100%ige statische Belastungs-Abweichungsprüfung bei 108 kg Verdichtung, mit Datenprotokoll für die statistische Prozesssteuerung

Stufe 2: Rohstoffe aus zwei Quellen mit geografischer Trennung

• Einheit für die Verwendung in Kraftfahrzeugen mit einem Hubraum von mehr als 50 WZwei ISO 9001-zertifizierte Fabriken in verschiedenen Provinzen, jeweils mit unabhängiger Schmelz-, Walz- und Drahtziehfähigkeit. Vierteljährliche Prüfung mit Zugprüfung (UTS ≥ 515 MPa, YS ≥ 205 MPa,Verlängerung ≥ 35%) und metallographische Korngrößenüberprüfung (ASTM E112 Korngröße 6°8)
• Aluminiumplatten aus 6061-T6 (25 mm Dicke):Zwei Extrusionslieferanten mit getrennten Gießvorgängen für Schiefer, zertifiziert nach ASTM B209 mit Leitfähigkeitskontrolle (40-45% IACS Minimum) zur Bestätigung der T6-Temperatur
• Sicherheitsbestand:90 Tage Rohstoffbestand unabhängig vom Auftragsbestand des Kunden.

Stufe 3: Programmstruktur der langfristigen Vereinbarung (LTA)

• Preise:Der Basispreis ist für zwölfmonatige Zeiträume festgesetzt und jährlich anhand eines gewichteten Indizes bereinigt: 40% LME-Aluminium (3-Monatsverkäufer), 30% LME-Nickel (3-Monatsverkäufer), 15% China CPI, 15% fest.Höchstgrenze für jährliche Anpassung von ± 8%Die vollständigen Preistransparenzwerte und -berechnungen werden in jedem vierteljährlichen Wirtschaftsbericht veröffentlicht.
• Kapazitätszuteilung:Garantierte Produktionsslots, gemessen in Stück pro Kalenderquartal. 120-Tage-Rollprognose, monatlich aktualisiert; feste Aufträge innerhalb des Prognosefensters haben Vorrang gegenüber Spot-Bestellungen
• Lieferplan:Geplante Freigabeaufträge gegen die LTA erlauben wöchentliche oder zweiwöchentliche Lieferungen, die Ihrem Produktionsrhythmus entsprechen.Kanban-artige automatische Nachfüllung für Kunden mit EDI-Fähigkeit
• Beschleunigte Bereitstellung:LTA-Kunden erhalten vorrangigen Zugriff auf den 90-Tage-Sicherheitsbestand für Notfallbedürfnisse mit 48-Stunden-Verarbeitung von der schnellen Anfrage bis zur Lieferung
• Vierteljährlicher Geschäftsbericht (QBR):Gemeinsame Überprüfung der Pünktlichkeit der Lieferung (Ziel ≥98%), der Qualitätskonformität (Ziel ≤99,5% fehlerfrei), der Kostensenkungsinitiativen und der Nachfrageprognose für 12 Monate

Gesamtbetriebskostenanalyse: Drahtseil gegen elastomere Isolatoren über 10 Jahre

Eine Kaufentscheidung, die sich allein auf den Vergleich der Stückpreise stützt, unterschätzt systematisch die tatsächlichen Kosten für die Schwingungsabschottung in Industrieanlagen.Die nachstehende Tabelle zeigt eine Einrichtung mit 50 Isolatoren, Kompressorpaket oder HVAC-Kühleranlage über eine Betriebsdauer von 10 Jahren.

Anmerkung: Die Kosten für Ausfallzeiten sind die dominierende Variable und die anwendungsspezifischste.Stromerzeugung, Halbleiterfabriken), können die Ausfallkosten 10.000 USD/Stunde übersteigen, so dass die wirtschaftlichen Vorteile für Drahtseilisolatoren selbst bei einer einzigen Isolatoranlage überwältigend sind.

JGX-0958D-108A technische Spezifikationen

Anwendungsbereiche und Anwendungsfälle

Industrieautomation und Werkzeugmaschinen

CNC-Drehzentren, 5-Achsen-Bearbeitungszentren und Schleifmaschinen erzeugen Breitbandschwingungen durch Spindeldrehung (typischerweise 6.000 ∼ 20.000 U/min, was 100 ∼ 333 Hz Grundfrequenz entspricht),Wechselwirkung Werkzeug-BearbeitungsstückDie natürliche Frequenz der JGX-0958D-108A ¢s 9,5 ¢ 12,5 Hz bei Kompression stellt die Isolationsregion bequem unterhalb dieser Erregungsfrequenzen,mit einer Schwingungsreduzierung von 88% bis 92% bei Spindelfrequenzen über 30 HzDie rein metallische Konstruktion widersteht kontinuierlicher Exposition gegenüber wasservermischbaren Schneidflüssigkeiten, Ölnebeln und Schwarm ohne Abbau.

HVAC- und Gebäudedienstleistungen

Zentrifugalkühlgeräte (typischerweise mit einer Kühlkapazität von 300 bis 1500 kW), Schraubkompressoren und Kühlturmventilator-Motor-Anlagen sind die vorherrschenden Schwingungsquellen in gewerblichen und industriellen Gebäuden.Die amplitudenabhängige Dämpfungseigenschaft von JGX-0958D-108A ̇ ist besonders gut für HVAC-Anwendungen geeignet: er sorgt für eine geringe Dämpfung (und damit eine hohe Isolationswirksamkeit) bei den niedrigen Vibrationsamplituden, die für den normalen Steady-State-Betrieb typisch sind,bei automatischer Erhöhung der Energieabgabe während der Hochamplitude-Transienten beim An- und Ausschalten des Kompressors.

Energie und Stromerzeugung

Reciprocating-Motoren, Gasturbinengeneratorensätze, Zentrifugalpumpen und Kompressorpakete für Öl und Gas, Petrochemie,und Stromversorgungsanwendungen unterliegen Vibrationsisolatoren einer rauen Kombination von kontinuierlicher BreitbandanregungDas SS304-Drahtseil JGX-0958D-108A®s widersteht der Korrosion durch saures Gas (H2S), Kohlenwasserstoffkondensate,und salzhaltige Atmosphären in Küsten- und OffshoreanlagenFür die korrosivsten Umgebungen ist eine SS316-Drahtseiloption mit molybdänverstärkter Staubfestigkeit auf Sonderbestellung erhältlich.

Verkehrsmittel und mobile Geräte

Ausrüstung für den Unterrahmen eines Eisenbahnwagens (Bremswiderstandsnetze, Traktionsumrichter, Hilfsstromversorgung), Lokomotivmotor-Generatorensätze, and heavy commercial vehicle sleeper cab isolation are all applications where vibration isolators must absorb not only steady-state engine vibration but also transient shock inputs from track irregularitiesDie JGX-0958D-108A ∆ hat eine Stoßdämpfung von ≥ 50% bei 30 g / 11 ms Halb-Sine ∆ kombiniert mit einer reinmetallischen Konstruktion, die Regen, Straßensalzspray,und Steinschlag machen es zu einem direkten Ersatz für elastomere Halterungen, die nach 2 ̊3 Jahren Unterrahmenbelastung härten und knacken.

Häufig gestellte Fragen

Was ist die Mindestbestellmenge für die JGX-0958D-108A?Für Produktionsprogramme unterstützen LTA-Vereinbarungen geplante Veröffentlichungen ohne Mindestliefermenge, die Just-in-Time- (JIT) und Kanban-Wiederauffüllungsmodelle ermöglichen.Die übliche Vorlaufzeit beträgt 5­7 Arbeitstage ab Vorrat der Fertigwaren, 15­25 Arbeitstage für Produktionsbestellungen, die den Lagerbestand übersteigen.

Wie überprüfe ich die Wiederverwertbarkeitsansprüche?Für jede Produktionssparte stehen Zertifikate zur Materialzusammensetzung (EN 10204 3.1) zur Verfügung, in denen die genaue Legierungsart des SS304-Drahtseils und der 6061-T6-Aluminiumblöcke dokumentiert ist.Diese Zertifikate können an Ihren Abfallentsorgungsdienstleister oder Nachhaltigkeitsprüfer übermittelt werden, um zu bestätigen, dass beide Materialien die Annahmekriterien für Standard-Metallrecyclingströme erfüllenBei jeder Lieferung ist ein Entfernungsanleitungsblatt mit fotografischen Schritten enthalten.

Was geschieht mit der LTA, wenn sich die Preise für Metallrohstoffe erheblich ändern?Der LTA-Preismechanismus ist für Transparenz und begrenzte Anpassung konzipiert.Wenn sich das LME-Aluminium verdoppelt und die Berechnung des Index eine Anpassung um +25% ergeben würdeIn diesem Fall wird die Höchstgrenze auf +8% gehalten, der Lieferant absorbiert die Differenz.Diese Struktur bietet beiden Parteien Planungssicherheit, während sie gleichzeitig eine Verbindung zu Zielen, veröffentlichte Preisbenchmarks.

Kann die JGX-0958D-108A mit einem Seil für die Meeresumgebung aus SS316 geliefert werden?Ja, eine SS316-Variante (UNS S31600, 2 ‰ 3% Molybdängehalt für eine verbesserte Chlorid-Pitting-Resistenz) ist mit einer Mindestbestellmenge von 100 Stück erhältlich.Diese Konfiguration wird für Küstenanlagen innerhalb von 5 km von Salzwasser empfohlen., Offshore-Plattformen und Anwendungen im Maschinenraum von Schiffen, bei denen die Kombination von Salzatmosphäre und erhöhter Temperatur die Korrosion durch Schwellungen im Standard SS304 beschleunigt.
