Was ist ein Drahtseilvibrationsisolator und wie funktioniert er?

Ein Drahtseil-Vibrationsisolator ist ein passives mechanisches Gerät, das die Schwingungsenergie durch das PrinzipCoulomb-Reibungsdämpfung- Trockene Reibung zwischen einzelnen Stahldrahtsträngen, wenn sich die Seilspirale unter Last biegt.,Die JGX-0958D-108A zerstreut Energie an der mikroskopischen Schnittstelle zwischen ihren 133 einzelnen Drähten (7 Stränge * 19 Drähte pro Strang), wodurch eine wartungsfreiePartikelfreier Dämpfmechanismus, der sich nicht mit dem Alter oder dem Temperaturzyklus abbaut.

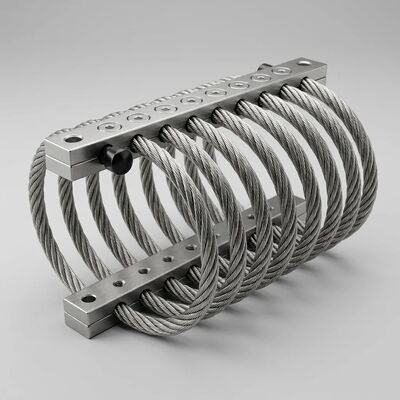

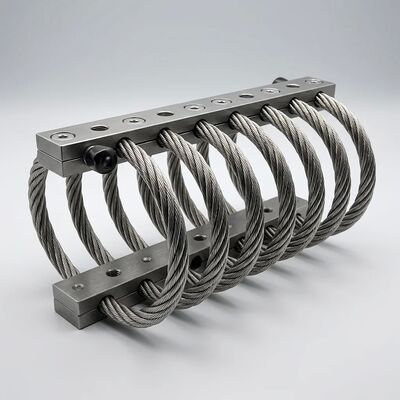

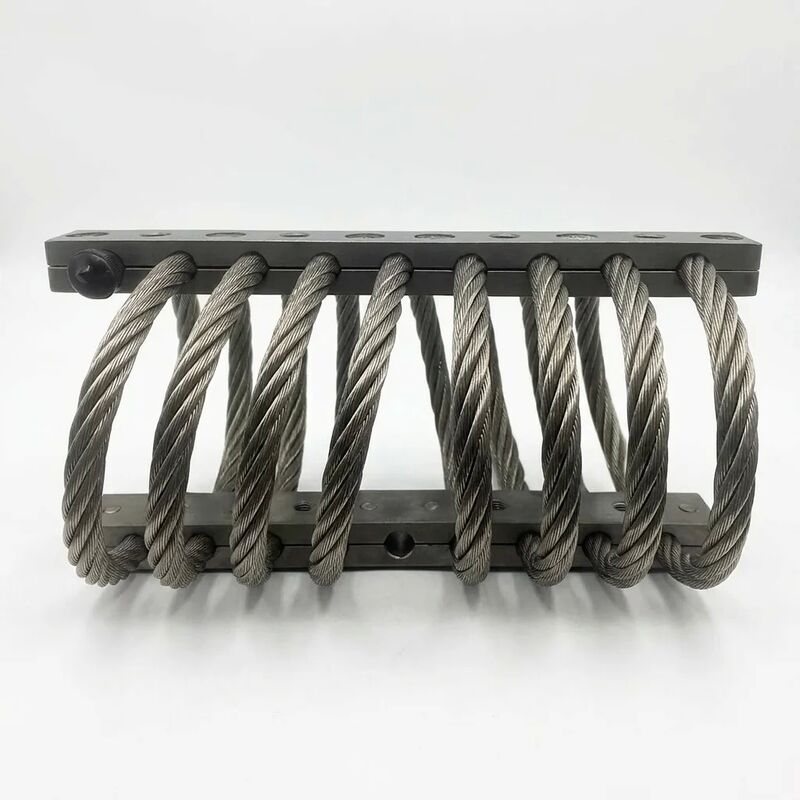

Die JGX-0958D-108A besteht aus drei Komponenten: einem 7*19-Strahlseil aus Edelstahl 304 (Nenndurchmesser 6,4 mm, 8 aktive Schleifen),Ober- und Unterspannblöcke aus Aluminiumlegierung 6061-T6 mit einer harten anodisierten Oberflächenveredelung, und vier M10-Edelstahlschrauben, die zwischen einer Schwingungsquelle und der geschützten Struktur montiert werden, die Drahtseilspirale in Reaktion auf die Eingabeexcitation biegt,Erzeugung einer kontrollierten Reibung zwischen Strängen, die die kinetische Energie in unbedeutende Wärme umwandelt und gleichzeitig Steifheit (Lastunterstützung) und Dämpfung (Energieabbau) in einem einzigen kompakten Element bietet.

Vorvalidierte FEA-Modelle: Verkürzen Sie Ihren Konstruktionszyklus um 2-3 Wochen

Eine der ständigen Herausforderungen bei der Auswahl von Vibrationsisolatoren ist die Lücke zwischen den Katalogdaten und der realen installierten Leistung.Statische Belastungswerte sagen Ihnen, ob der Isolator das Gewicht unterstützen kannSie sagen Ihnen nicht, wie es sich dynamisch bei Ihrer spezifischen Erregungsfrequenz, Montageorientierung und Befestigungssteifigkeit verhalten wird.Prüfvorrichtungen für Gebäude, die Charakterisierung des Schüttlertisches durchzuführen und einen Prozess zu iterieren, der typischerweise 2 bis 3 Wochen pro Entwurfszyklus dauert.

Die JGX-0958D-108A behandelt dies mitvorvalidierte FEA-Simulationsmodellejedes Modell wurde mit den physikalischen Prüfdaten einer 6-DOF-elektrodynamischen Schüttlertabelle korreliert,die Simulations-Messgenauigkeit für diese Schlüsselergebnisse auf ± 5% zu erreichen:

• Kurven für statische Belastungs- und Abbiegungmit einer Breite von mehr als 20 mm,
• Dynamische Steifheit (K*) und Verlustfaktor (η)als Funktion der Anregungsamplitude (0,1 mm bis 2,0 mm von Spitze zu Spitze)
• Übertragbarkeit (T)über den Frequenzbereich von 5 Hz bis 500 Hz bei Nennlast
• Form und Fläche der Hysterese-Schleife“direkte Korrelation mit der Energieabgabe pro Zyklus
• Resonanzverstärkungsfaktor (Q)für die ersten drei modalen Frequenzen

Diese Modelle werden in einem Format geliefert, das mit Ansys Mechanical, Abaqus und COMSOL Multiphysics kompatibel ist.Erlaubt es Ihrem Strukturdynamikteam, die JGX-0958D-108A direkt in ein Systemmodell zu übertragen und die Isolationsleistung zu bewerten, bevor Sie sich für die Hardwarebeschaffung verpflichten.

Reverse Engineering Service: Eine systematische Vierphasen-Methode

Wenn die Produktionsmaschinen auf Schwingungsisolatoren angewiesen sind, die nicht mehr hergestellt werden, weil der ursprüngliche Lieferant die Produktlinie eingestellt hat, sein Werkzeug geändert hat,Der Eigentümer der Ausrüstung steht vor einer ungünstigen Auswahl.: die abnehmende Isolationsleistung durch alternde Halterungen akzeptieren, eine teure kundenspezifische Neugestaltung in Auftrag geben oder die gesamte Maschine ersetzen.Die JGX-0958D-108A-Plattform bietet eine vierte Option durch ihren integrierten Reverse Engineering-Service..

Phase 1: Metrologie und Dokumentation (3-5 Werktage)

• 3D-Laser-Scannen des vorhandenen Isolators zur Erfassung der Außenumhüllungsgeometrie mit einer Genauigkeit von ±0,05 mm
• Messung der Montageoberfläche: Durchmesser des Schraubloches, Abstand zwischen Zentrum und Zentrum, Gewindebeschreibung und Gegengrabentiefe
• Identifizierung des Materials mittels XRF- (Röntgenfluoreszenzanalyse) zur Bestimmung der Legierungsqualität und der Zusammensetzung des Klemmblocks
• Fotografische Dokumentation der Ausrichtung der Anlage, der angrenzenden Freizonen und aller sichtbaren Verschleiß- oder Korrosionsmuster, die das Ersatzdesign bestimmen

Phase 2: Leistungscharakterisierung (5-7 Werktage)

• Statische Belastungsdeflexionsprüfung an allen drei Belastungsachsen auf einer universellen Prüfmaschine mit der Genauigkeit der Lastzelle der Klasse 0,5
• Dynamische Charakterisierung eines elektrodynamischen Shakers: Einzug mit einem Swept-Sine von 5 Hz bis 500 Hz, Messung der Übertragbarkeit und des Phasenwinkels
• Stoßreaktionsprüfung: Halb-Sinus-Impuls-Eingänge bei 15 g, 30 g und 50 g zur Erfassung des Stoßdämpfungsverhaltens des Isolators
• Hysterese-Schleifen-Extraktion bei 0,5 mm, 1,0 mm und 2,0 mm Verschiebungsamplituden zur Quantifizierung der Energieabgabe pro Zyklus

Phase 3: Korrelation und Optimierung der FEA (5­7 Werktage)

• Konstruktion eines hochgenauen FEA-Modells, das auf die Messungen der Phase 2 mit einer Genauigkeit von ±5% abgestimmt ist
• Parametrische Optimierung des Drahtseildurchmesser (Bereich von 4,8 bis 9,5 mm), der Spulenzahl (6 bis 12 Schleifen) und der Spanngeometrie, um eine gleichwertige oder verbesserte Leistung innerhalb derselben Umhüllung zu erzielen
• Ermüdungsdauerprognose unter Verwendung der Regenflusszykluszählung und der Miner-Regel mit einem Ziel von mindestens 10⁷Zyklusdauer bei Nennlast

Phase 4: Qualifizierung und Lieferung (10-15 Werktage)

• Herstellung von 5 Prototypen von JGX-0958D-108A-Einheiten nach der optimierten Spezifikation
• Dynamische Tests im Zusammenhang mit dem ursprünglichen Isolator auf demselben Schüttler
• Übermittlung eines Qualifikationsprüfberichts, in dem die ursprüngliche Leistung gegenüber der Ersatzleistung für alle Messparameter verglichen wird
• Fertigungslauf und Versand von zertifizierten Ersatzisolatoren mit vollständiger Materialverfolgbarkeitsdokumentation

Partikelfreie Dämpfung: Warum Reinraumkompatibilität die Auswahlgleichung verändert

Die ISO 14644-1-Klassifizierungen für Reinräume setzen strenge Grenzwerte für die Partikelkonzentration in der Luft fest. A single elastomeric vibration mount in a Class 5 (ISO 5 / FED STD 209E Class 100) semiconductor fab can shed enough microscopic rubber particles over its 3–5 year service life to trigger particle count excursions during routine environmental monitoring- Drahtseilisolatoren beseitigen diesen Ausfallmodus auf Bauteilebene.

Der Dämpfungsmechanismus des JGX-0958D-108A ̇ ist rein mechanisch: Da die 133 einzelnen Edelstahldrähte innerhalb der 7*19-Seilkonstruktion während der Biegung aneinander gleiten,Sie erzeugen kontrollierte Reibung ohne Abrieb.Es gibt keine elastomeren Elemente, keine Klebstoffbindungen, keine Beschichtungen, die delaminatiert werden können,und keine organischen Materialien, die in Vakuumumräumen ausgasausfallen können. Die harte anodierte Oberfläche der 6061-T6-Aluminium-Klemmblöcke bietet Verschleißbeständigkeit, ohne Aluminium-Oxidstaub zu erzeugen. Dies macht den JGX-0958D-108A für:

• Herstellung von Halbleitern:Wafer-Schrittmaschinen, CMP-Werkzeuge (chemisch-mechanische Planarisierung), Ionenimplantatoren und Lithographie-Spursysteme, bei denen Partikelkontamination unter 0,1 μm zu einem Ausfallverlust führen kann
• Pharmazeutische Produktion:Aseptische Abfüllisolatoren, Lyophilisator-Trägerstapel, Tablettenpresse-Vibrationsisolatoren und Stützungen für Reinigungssysteme, die wiederholten Waschzyklen ausgesetzt sind
• Optik und Photonik:Laser-Interferometer-Tische, optische Beschichtungskammern, Glasfasertürme,und Teleskopmontage Isolierung, bei der Partikel, die sich auf optischen Oberflächen absetzen, die Übertragung beeinträchtigen und das Streunlicht erhöhen
• Elektronenmikroskopie:SEM- und TEM-Spaltenisolation, bei der die durch Vibrationen verursachte Bildverschwommenheit und die durch Partikel verursachte Spaltenkontamination die Auflösung verschlechtern
• Präzisionsmesstechnik:Koordinatenmessmaschine (CMM) für Granitbasisisolation, Rundheitstester, Oberflächenprofilometer und Kalibrierstationen für Messblöcke

JGX-0958D-108A Vollständige technische Spezifikation

Wie verglichen sich die JGX-0958D-108A mit elastomeren Isolatoren?

Häufig gestellte Fragen

Was bedeutet die Modellnummer JGX-0958D-108A?Das Präfix "JGX" kennzeichnet die Produktfamilie des Herstellers. "0958" ist der Größen- und Konfigurationscode für diese Umschlagklasse."D" bezeichnet die Montagekonfiguration mit zwei Klemmen (zwei Aluminiumblöcke, die die Seilspirale einfangen).108" ist die Nennkompressionslast in Kilogramm. Das Suffix "A" gibt die Standardkonfiguration mit SS304 Drahtseil und 6061-T6 Aluminiumblöcken an.

Kann ich das FEA-Modell mit meiner Simulationssoftware verwenden?Die vorvalidierten FEA-Modelle werden in einem neutralen Dateiformat geliefert, das in Ansys Mechanical (v2021 R2+), Abaqus (6.14+), COMSOL Multiphysics (5.6+) und Nastran (über Bulk-Daten-Deck) importiert werden kann.Wenn Ihr Team einen anderen Lösungsansatz verwendet, wenden Sie sich an unsere Anwendungstechnikgruppe für Support bei der Formatkonvertierung.

Was ist die Mindestinformation, die benötigt wird, um ein Reverse-Engineering-Projekt zu starten?Wir benötigen die Abmessungen des vorhandenen Isolators (ein Foto mit Skalierung ist oft ausreichend für die erste Bewertung), eine Schätzung der unterstützten Masse,und die vorherrschende Schwingungsfrequenz oder Betriebsgeschwindigkeit der MaschineAus diesen drei Inputs kann unser Applikationsteam das Projekt erfassen und innerhalb von 2 Werktagen ein festes Angebot abgeben.

Verschleiert sich die harte anodierte Oberfläche im Laufe der Zeit?Die harte Anodisierungsschicht Typ III ist 25 ‰ 50 μm dick mit einer Vickers-Härte von 350 ‰ 400 HV. the clamping block surface that contacts the wire rope experiences negligible wear because the rope-to-block interface is static (no sliding motion)—all damping motion occurs within the wire rope coil itself.
