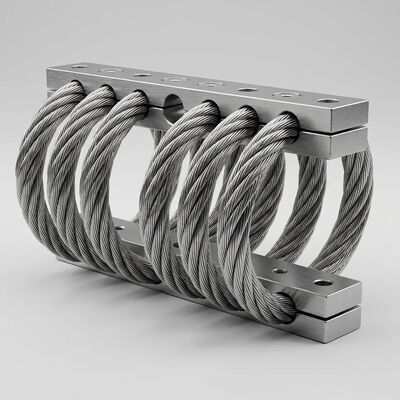

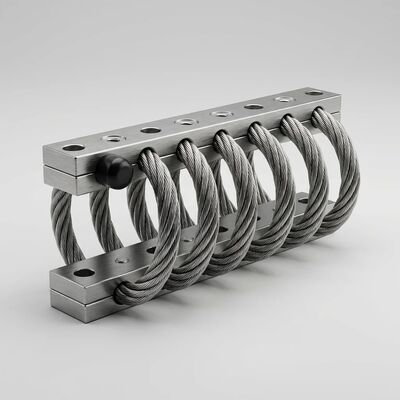

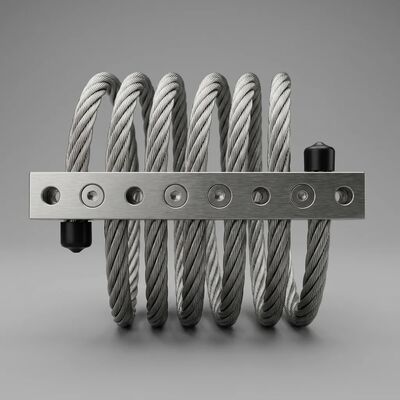

Niedrigfrequenzdämpfung Drahtseil-Schock-Bergung Vandal-Proof-Schwerlast-Design JGX-1276D-280B

Bahnbrechende niederfrequente Vibrationsdämpfung für kritische Infrastrukturen

DerJGX-1276D-280BDer Drahtseilschwingungsisolator bietet eine außergewöhnliche Niederfrequenzdämpfungsleistung, die herkömmliche Elastomerlager nicht erreichen können. Als Mitglied der JGX-1276-Serie mit der höchsten Kapazität unterstützt dieser Kabelisolator aus Edelstahl mit 6 Schleifen und einem Durchmesser von 12,7 mm bis zu280 kg statische Belastungund sorgt gleichzeitig für eine wirksame Schwingungsisolation bei Frequenzen von bis zu5-8Hz– eine bedeutende technische Errungenschaft, wenn man bedenkt, dass herkömmliche Halterungen normalerweise Eingänge unter 10 Hz verstärken, anstatt sie zu dämpfen.

Der einzigartige Reibungsmechanismus zwischen den Strängen innerhalb des 7x19-Edelstahlkabels leitet niederfrequente Vibrationsenergie ab, ohne dass große statische Auslenkungen erforderlich sind, die die Stabilität der Ausrüstung in federbasierten Systemen beeinträchtigen. Dadurch kann der JGX-1276D-280B große rotierende Maschinen, Struktursysteme und empfindliche Infrastrukturgeräte vor windinduzierten Schwingungen, seismischen Mikroerschütterungen und bodengebundenen Verkehrserschütterungen schützen.

Technische Spezifikationen

Wichtige betriebliche Vorteile

• Durchbruch bei der Niederfrequenzdämpfung:Isoliert wirksam Vibrationsenergie im Bereich von 5 bis 8 Hz – einem Frequenzband, in dem herkömmliche Gummilager und Schraubenfedern normalerweise eher verstärken als dämpfen. Diese Fähigkeit ist wichtig, um hohe Bauwerke vor windinduzierten Schwingungen zu schützen, große rotierende Maschinen von Unwuchtkräften bei niedrigen Drehzahlen zu isolieren und empfindliche Elektronik von bodenübertragenen Verkehrsvibrationen zu entkoppeln.
• Vandalensichere physische Sicherheit:Manipulationssichere Sicherheitsverschlüsse, die dichte Ganzmetallkonstruktion und die vollständig geschlossene Architektur verhindern unbefugte Demontage-, Schnitt-, Hebel- und Schlagversuche in öffentlich zugänglichen oder abgelegenen Installationen. Keine freiliegenden Gummi- oder Polymerkomponenten, die zerschnitten, verbrannt oder chemisch angegriffen werden können.
• Schnelle Schwingungsunterdrückung:Ein C/Cc-Dämpfungsverhältnis von > 15 % leitet Resonanzenergie innerhalb von 2–3 Schwingungszyklen ab und verhindert so den anhaltenden Vibrationsaufbau, der zu struktureller Ermüdung, Lockerung von Schraubenverbindungen und Ausfall elektronischer Komponenten in kritischen Infrastrukturgeräten führt.
• Wartungsfreie Lebensdauer:Im Gegensatz zu hydraulischen Dämpfern, die einen Flüssigkeitswechsel erfordern, oder Gummilagern, die aufgrund von Kriechen und Alterung regelmäßig ausgetauscht werden müssen, behält der Ganzmetall-JGX-1276D-280B über eine Betriebslebensdauer von mehr als 20 Jahren konsistente mechanische Eigenschaften bei, ohne dass Wartungseingriffe erforderlich sind.
• Allwetter-Haltbarkeit im Freien:Die nachgewiesene Beständigkeit gegen mehr als 1000 Stunden Salzsprühnebel, kontinuierliche UV-Strahlung, sauren Regen, Ozon und biologisches Wachstum gewährleistet zuverlässige Leistung in Küsten-, Tropen-, Wüsten- und arktischen Umgebungen ohne Schutzgehäuse.
• Multidirektionale Isolierung:Durch die gleichzeitige Schwingungsdämpfung in den Druck-, Scher- und Rollachsen entfällt die Notwendigkeit separater seitlicher Halterungen – wodurch die Installationskomplexität und potenzielle Fehlerquellen der Dämpfer reduziert werden.

Typische Anwendungsszenarien

Montagekonfigurationsoptionen

Der JGX-1276D-280B unterstützt flexible Montageanordnungen, um unterschiedlichen Installationsbeschränkungen gerecht zu werden:

• Kompressionshalterung (vertikal):Belastung senkrecht zur Kabelebene – Standardkonfiguration für Gerätebasen, auf Rahmen montierte Pakete und Generatorsätze.
• 45°-Kompressionshalterung:Abgewinkelte Ausrichtung, die vertikale und horizontale Isolationskomponenten kombiniert – optimal für hin- und hergehende Maschinen, die multidirektionale dynamische Kräfte erzeugen.
• Scher-/Rollenmontage (horizontal):Parallel zur Kabelebene ausgeübte Last – empfohlen für die Isolierung hängender Geräte, die Dämpfung von Rohrstützen und seitliche Rückhalteanwendungen.

Auswahl der Materialkonfiguration

• Haltestangen aus Edelstahl (Standard für den Außenbereich):Maximale Korrosionsbeständigkeit und physische Sicherheit. Empfohlen für Küsten-, Offshore- und unbeaufsichtigte Außeninstallationen, bei denen sowohl Umwelteinflüsse als auch Vandalismussicherheit eine Rolle spielen.
• Haltestangen aus hart eloxiertem Aluminium (Option für den Innenbereich):Geringeres Gewicht mit hervorragendem Korrosionsschutz durch die dicke anodische Oxidschicht. Geeignet für die Isolierung schwerer Geräte in Innenräumen, HVAC-Maschinenräume und kontrollierte Umgebungen, in denen Gewichtsreduzierung im Vordergrund steht.

Qualitätssicherung und Prüfung

Jeder JGX-1276D-280B-Isolator durchläuft vor dem Versand ein umfassendes Testprotokoll:

• Statische Last-Durchbiegungsmessung bei Kompression, 45°-Kompression und Scher-/Rollorientierung
• Dämpfungscharakterisierung mittels logarithmischer Dekrementmethode über den Nenntemperaturbereich
• Maßprüfung aller Montagelochpositionen, Schienenparallelität und Kabelschleifengeometrie
• Überprüfung der Qualität der Oberflächenbehandlung, einschließlich Prüfung der Beschichtungsdicke und Haftung
• Individuelle Rückverfolgbarkeit der Seriennummer, die jeden Isolator mit seinem spezifischen Prüfzertifikat verknüpft

Über Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microwave Co., Ltd. steht seit 2005 an der Spitze der Schwingungsisolationstechnik. Unsere nach ISO 9001:2015 zertifizierte Anlage kombiniert interne CNC-Bearbeitung, automatisierte Kabelformung und präzise Last-Durchbiegungstests, um Drahtseilisolatoren herzustellen, die konsequent anspruchsvolle Leistungsspezifikationen für kritische Infrastrukturanwendungen weltweit erfüllen.

Mit einer Belegschaft von mehr als 500 Fachleuten bietet unser Anwendungsentwicklungsteam umfassende Vorverkaufsunterstützung, einschließlich Lastberechnung, Optimierung des Montagemusters und kundenspezifisches Konfigurationsdesign. Wir exportieren in über 35 Länder und beliefern Telekommunikationsbetreiber, Eisenbahnbehörden, Wasserversorger, Energieverteilungsunternehmen, Schifffahrtsbetreiber und Gebäudetechnikunternehmen, die auf eine zuverlässige, wartungsfreie Schwingungsisolierung angewiesen sind.

Kontaktieren Sie unsere Spezialisten für Infrastrukturschutz, um Ihre Anforderungen an die Niederfrequenzisolierung zu besprechen. Wir bieten kostenlose Lastanalysen, Frequenzgangschätzungen und kundenspezifische Montagekonfigurationsvorschläge für Ihre spezifische Geräteschutzanwendung.
