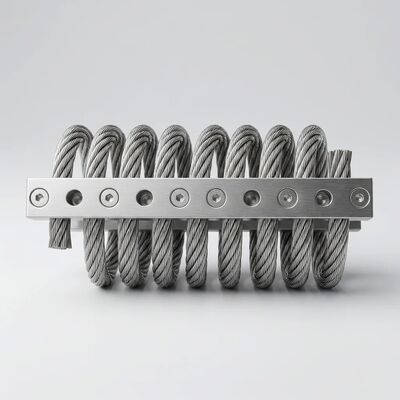

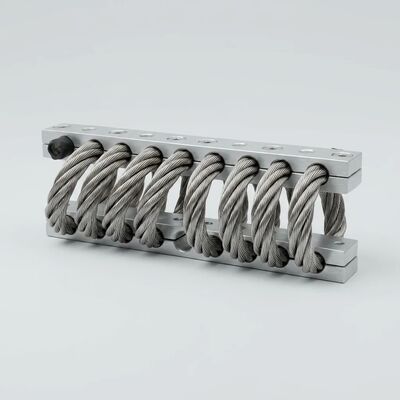

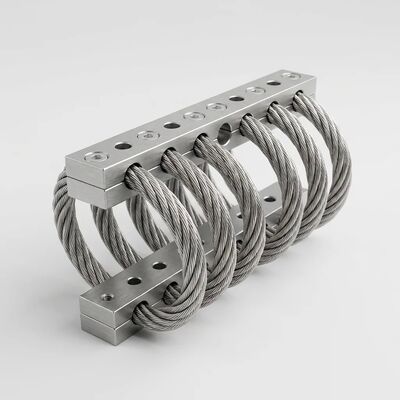

JGX-1278D-292B 3D-Mehrdirektionale Drahtseil Isolator 292N Last 89mm Höhe für Präzisionsgeräte Stoßdämpfung

JGX-1278D-292B ¢ Vollständige Mehrsachsenlastwerte

In der nachfolgenden Tabelle sind vollständig charakterisierte Daten zur Belastungsdeflexion und -steifigkeit für alle drei primären Belastungsorientierungen dargestellt.Diese Werte sind aus der Prüfung des Typs II gemäß der MIL-STD-810-äquivalenten Methodik abgeleitet., für gewerbliche Anwendungen geeignet:

Materialwissenschaften: Vollmetallkonstruktion gegen Polymerzerfall

Der JGX-1278D-292B enthältkeine Elastomere, keine Klebstoffe, keine hydraulischen Flüssigkeiten und keine gebundenen VerbindungenJedes Bauteil, vom 7*19-Strahlkabel aus 304 rostfreiem Stahl bis zu den präzisionsbearbeiteten 6061-T6-Aluminium- oder 304 rostfreien Stäben, ist metallisch.Diese Materialstrategie geht nicht nur um Langlebigkeit; es beseitigt alle bekannten Abbauwege, die die Lebensdauer der Elastomerisolatoren einschränken:

Physikalische Abmessungen und mechanische Schnittstelle

Anwendungsbereiche  branchenspezifische Isolationslösungen

Optionen zur Aufbewahrung der Balkenkonfiguration

JGX-1278-Serie kompletter Modellbereich für die Lastwahl

Kernleistungseigenschaften

• Kein Krümmeln und kein Altern:304 Edelstahlkabel arbeitet in seiner elastischen Region bei Nennlast, ohne dauerhafte Verformung, keine Kompressionssätze, keine fortschreitende Steifung oder Weichung im Laufe der Zeit.
• Nichtlineare Steifigkeitskurve:Weiches Anfangsrespons für eine feine Schwingungsdämmung; fortschreitende Verhärtung bei zunehmender Verformung, die einen inhärenten Überlastschutz ohne mechanische Feststellungen bietet.
• Hohe hysteretische Dämpfung:Die Coulomb-Reibung zwischen den Drahtsträngen liefert Dämpfungsquoten von 10-25% des kritischen Wertes.
• Breiter Temperaturbereich:Konsistente mechanische Eigenschaften von -180 °C (kryogen) bis +300 °C (erhöht); keine Zerbrechlichkeit bei niedrigen Temperaturen; keine Erweichung oder Kriechen bei hohen Temperaturen.
• Chemikalienbeständigkeit:Typ 304 SS ist inert gegenüber Kohlenwasserstoffen, chlorierten Lösungsmitteln, Hydraulikflüssigkeiten, Schmierölen, verdünnten Säuren und Alkalien, Meerwasser, Ozon und UV-Strahlung.
• Progressive Verschleißanzeige:Im Gegensatz zu Gummihalterungen, die sich katastrophal reißen können, zeigen Kabelseilisolatoren einen sichtbaren Strangverschleiß (individueller Drahtbruch) lange vor einem funktionellen Ausfall.Anstatt auf Kalenderbasis, Ersatzentscheidungen.

Installationsrichtlinien

1. Vorbereitung der Montageoberfläche:Verwenden Sie nach Bedarf Edelstahl-Schim-Platten.Verwenden Sie niemals Kunststoff-Schim-Platten, die sich unter Belastung schleichen können.
2. Spezifikation des Befestigungsmaterials:M8 * 1,25 Schrauben, mindestens Stufe 8.8. Ein Flachspüler unter dem Schraubkopf und ein Federverschlussspüler unter der Mutter.die Verbindungselemente A4-80 (Typ 316) für die Korrosionsbeständigkeit des Stäbchenmaterials spezifizieren.
3. Zugdrehmoment:Bei Aluminiumstahlbarren sind die Werte 18-22 N·m, bei Edelstahlstahlbarren 25-30 N·m.
4. Überprüfung der Ausrichtung:Bestätigen Sie die Parallelität zwischen der oberen und der unteren Montageebene innerhalb von ±2° nach dem Enddrehmoment.
5. Freigabehülle:Es ist sicherzustellen, dass in allen Richtungen rund um die Kabelansammlung ein freier Abstand von mindestens 15 mm besteht, um eine maximale Verformung ohne Berührung mit benachbarten Strukturen zu ermöglichen.
6. Bestimmung der Menge:Gesamtgewicht der Ausrüstung (N) ÷ Zielbelastung pro Isolator (N) = Mindestzahl der Isolatoren. Zum symmetrischen Gewichtsverteilung auf die nächstgelegene gerade Zahl aufgerundet. Beispiel:ein Ausrüstungspaket mit 600 N ÷ 150 N pro Isolator = mindestens 4 Isolatoren- Installieren Sie in Paaren an symmetrisch gegenüberliegenden Ecken.

Häufig gestellte Fragen

F: Wie verhält sich die JGX-1278D-292B im Vergleich zu Gummihalterungen für die Kompressor-Vibrationsisolation?

Im Gegensatz zu Gummihalterungen, die unter dem für Kompressoren typischen Wärmezyklus schrittweise steifen,die reinmetallische JGX-1278D-292B beibehält während ihrer gesamten Lebensdauer eine gleichbleibende SteifigkeitDie nichtlineare Steifegrad-Eigenschaft kann auch Kompressorstart-Drehmoment-Schocks verhindern, die Gummihalter ohne Abbau verdrängen oder zerreißen können.Es gibt keine geplanten WartungsintervalleEinmal installiert, hält der Isolator normalerweise länger als der Kompressor, den er schützt.

F: Welche Lebensdauer erwartet man von diesem Kabelisolator?

In normalen industriellen Umgebungen (Innenraum, gemäßigtes Klima, Nennlast innerhalb des Konstruktionsbereichs) hat die JGX-1278D-292B eine voraussichtliche Lebensdauer von mehr als 25 Jahren.Das Edelstahlkabel arbeitet unter seiner Müdigkeitsgrenze bei NennlastDer Hauptfaktor, der die Lebensdauer einschränkt, ist der kumulative Verschleiß von Drahtsträngen durch extrem hohen Zyklus.Schwingungen mit hoher Amplitude, was sich lange vor der Beeinträchtigung der Funktionsfähigkeit sichtbar macht.

F: Kann dieser Isolator in Außenanwendungen ohne Wetterschutz verwendet werden?

Im Gegensatz zu elastomeren Halterungen, die Schutzdeckel oder Schutzschirme benötigen, um UV- und Ozonbelastung zu verhindern, benötigt die reinmetallische JGX-1278D-292B keine Wetterdichtung.für Küsten- oder Meeresanlagen im Freien, empfehlen wir die Option der Edelstahlstange (Konfiguration C) zur Beseitigung aller galvanischen Korrosionspotenziale zwischen unterschiedlichen Metallen in Salzsprühumgebungen.

F: Wie kann ich die richtige Anzahl von Isolatoren für meine Ausrüstung bestimmen?

Teilen Sie das Gesamtgewicht Ihrer Ausrüstung (in Newtons) durch die Zielbelastung pro Isolator (wir empfehlen 40-70% der Nennmenge: 117-204 N für die JGX-1278D-292B).mit einer Leistung von mehr als 1000 W, liefern unsere Ingenieure ein Gewichtsverteilungsdiagramm und wir berechnen die erforderliche Menge und Platzierung für jeden Stützpunkt kostenlos.

F: Ist eine Schmierung oder Wartung erforderlich?

Die JGX-1278D-292B ist eine völlig passive, schmierfreie Vorrichtung.keine versiegelten SchmiermittelhöhlenEine jährliche visuelle Inspektion während der routinemäßigen Ausrüstungsabbau ist ausreichend, um die fortgesetzte Betriebsfähigkeit zu bestätigen.

Qualitätssicherung und Herstellung

Jede JGX-1278D-292B wird unter einemISO 9001:2015Zertifiziertes Qualitätsmanagementsystem.

• Rückverfolgbarkeit der Rohstoffe:Vollständige Prüfbescheinigung für 304 SS-Draht nach ASTM A313/A313M und 6061-T6-Aluminiumbar nach ASTM B221/B221M
• Kabelwicklung:CNC-gesteuerte spiralförmige Wicklung mit Spannungsüberwachung in Echtzeit (± 5% des Nennwertes)
• Zersplitterung:Hydraulische Klemmmaschine mit Überwachung der Kraftverschiebung; Daten zur Zusammenfassung der Merkmale des Produkts sind pro Produktionssparte protokolliert und tendenziell
• Abmessungsprüfung:CMM-Inspektion der kritischen Abmessungen der Halterstange
• Leistungsprüfung:Statische Belastungsdeflexionsprüfungen bei der Losantnahme pro AQL 1.0, Normale Inspektionsstufe II
• Oberflächenveredelung:Anodisierungsdicke gemessen nach ISO 2360 (Wirbelstrommethode) für Aluminiumstangenkonfigurationen
