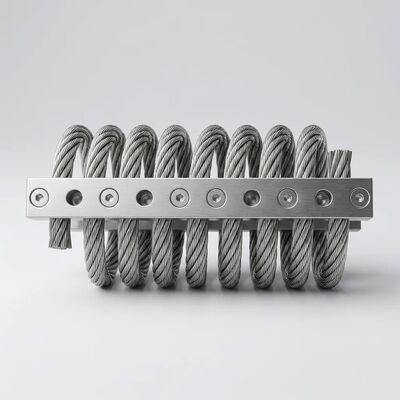

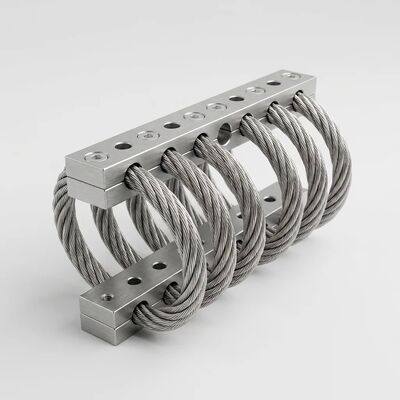

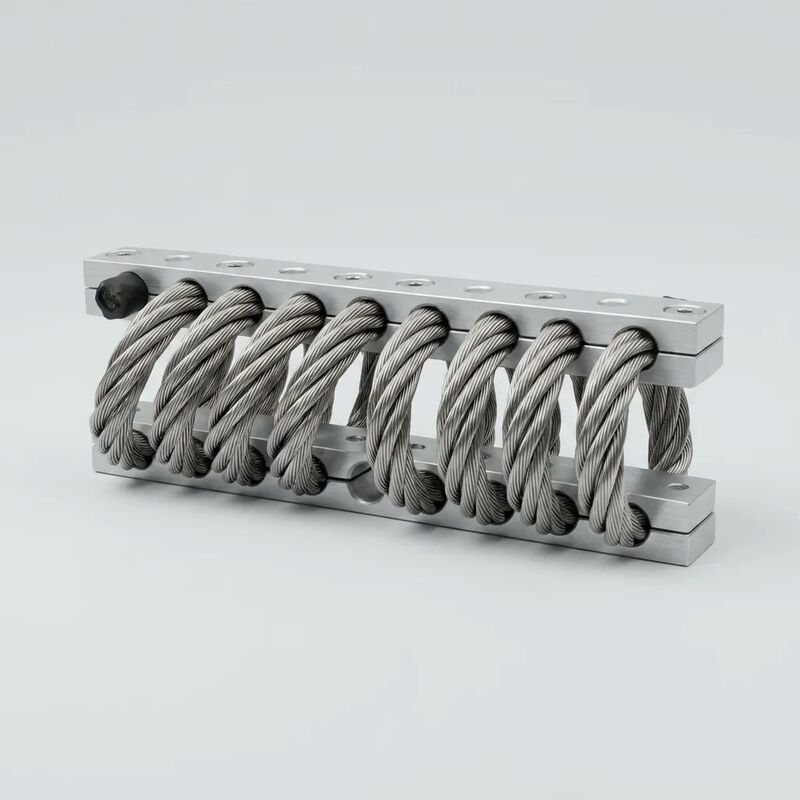

JGX-1278D-235B Wartungsfreier Drahtseilisolator 235N Dual-Action Shock Vibration Control 95mm für Geräte

Dual-Action-Dämpfung: Wie ein Gerät sowohl Routinevibrationen als auch Schockereignisse bewältigt

Herkömmliche Isolationsstrategien behandeln Vibration und Stoß als separate Probleme, die eine separate Hardware erfordern: weiche Halterungen für kontinuierliche Vibrationen, steife Schubber für gelegentliche Aufprallschläge.Der JGX-1278D-235B löst beide Probleme mit einem einzigen physikalischen Mechanismus.Coulomb-Reibung an den Kontaktschnittstellen von Strang zu Stranginnerhalb der mehrdrahtigen Edelstahlkabelhelix.

Modus 1: Kontinuierliche Schwingungsdämpfung (normaler Betrieb)

Während des routinemäßigen Betriebs der Ausrüstung – eine Pumpe, die mit konstanter Geschwindigkeit arbeitet, ein Kompressor, der sich bewegt, ein Generator, der eine konstante Leistung erzeugt – erzeugt die Ausrüstung eine geringe Amplitude,relativ hochfrequente SchwingungenDiese Schwingung verursacht Mikroverschiebungen (typischerweise 5-50 μm) zwischen einzelnen Edelstahldraht in jedem der 7 Kabelstränge.Feststoffreibung wandelt kinetische Energie in unbedeutende Wärme umJe stärker die Ausrüstung vibriert, desto mehr Wire-to-Wire-Kontakt-Schnittstellen engagieren sich und erzeugen einen selbstregulierenden Dämpfungseffekt, der kein Tuning, keine Anpassung und keine externe Stromquelle erfordert.

Modus 2: Übergangsschlagabsorption (Auswirkungseffekte)

Bei plötzlichem Einsatz von hoher Energie, einem Wasserhammer, einem Kompressorschlag, einem Strukturkollisionen während des Materialumsatzes,oder ein Erdbeben, wird das Kabel auf Makroskala geometrisch neu konfiguriertEinzelne Stränge gleiten und positionieren sich innerhalb des Mehrdrahtbundes und absorbieren die Impulsenergie durch kombinierte Reibung (Strangebene) und elastische Verformung (Helixebene).Die Geometrie der Figur acht bietet eine fortschreitende Steifheitssteigerung, wenn die Verformung wächstNach Beendigung des vorübergehenden Ereignisses kehrt das Kabel ohne dauerhafte Einrichtung in seine ursprüngliche Geometrie zurück.

JGX-1278D-235B ¢ Vollständige Leistungsdaten für mehrere Achsen

Alle Lastwerte basieren auf Typ II-Karakterisierungstests. Die Werte stellen die Nennleistung des Isolators mit Aluminiumhalterstäben bei Umgebungstemperatur von 23 °C dar:

Dimensionelle Spezifikationen und Schnittstellendetails

Umweltspezifische Haltbarkeit Wo Installation und Vergessen am wichtigsten ist

Leitfaden zur Auswahl des Material für die Halterstange

JGX-1278 Referenz für die vollständige Serie

*Optimale Reichweite berechnet bei 40-70% der Nennlast für beste Dämpfungsleistung. Bei der tatsächlichen Auswahl sollte die Lastverteilung über mehrere Montagepunkte, dynamische Belastungen während des Betriebs,und jede Asymmetrie im Schwerpunkt der Ausrüstung.

Branchenspezifische Anwendungen

Zusammenfassung der Leistungsmerkmale

• Lebensdauer ohne Wartung:Keine geplante Inspektion, kein Nachdämpfer, kein Schmieren, kein Ersetzen.Projektierte Lebensdauer >25 Jahre unter Nennbedingungen.
• Nichtlineare Doppelwirkungsreaktion:2.33* Steifheitsdifferenz zwischen Schwingungs- und Stoßmodi in vertikaler RichtungEin einziges Gerät leistet die Arbeit einer Vibrationshalterung und eines Stoßdämpfers.
• Hysteretische Dämpfung:Der Coulomb-Reibungsmechanismus liefert 10-25% kritische Dämpfung ohne externe Armaturenpunkte oder abgestimmte Massensysteme.
• Extreme thermische Umhüllung:-180°C bis +300°C Betriebsbereich. Keine kalte Zerbrechlichkeit; keine heiße Erweißung. Geeignet für alles von kryogenen Kühlschränken bis hin zu Anlagen neben Turbinen.
• Universelle chemische Beständigkeit:304 SS ist inert gegenüber Kohlenwasserstoffen, Lösungsmitteln, hydraulischen Flüssigkeiten, Brennstoffen, Meerwasser, Säuren (verdünnt), Alkalien und industriellen Reinigungsmitteln einschließlich CIP-Regimes.
• Progressiver Abbau:Ein einzelner Drahtstrangbruch ist bei einer routinemäßigen Inspektion monatelang oder jahrelang sichtbar, bevor die Funktionslastkapazität beeinträchtigt wird.Zustandsbasierter Ersatz statt Notfallreaktion.
• 100% recycelbar:Edelstahlkabel + Aluminium- oder Edelstahlstangen.Keine Elastomerpartikel, die während des Betriebs oder am Ende der Lebensdauer in den Abfallstrom gelangen.

Installationsrichtlinien

1. Flachheit des Fundaments:Bei jedem Stangenabdruck wird eine Flächigkeit von ≤ 0,5 mm erreicht.
2. Spezifikation des Befestigungsmaterials:M8 mal 1.25, Grade 8.8 mindestens. Flachspülmaschine unter dem Kopf, Federverschlussspülmaschine unter der Mutter. Für Edelstahlstangen: Verwenden Sie A4-80 (316 SS) Befestigungsmittel, um galvanisches Potenzial zu beseitigen.
3. Drehmoment:18-22 N·m (Aluminiumbarren); 25-30 N·m (Edelstahlbarren).
4. Ausrichtung:±2° höchste Winkelweichung zwischen der oberen und der unteren Montageebene nach dem Enddrehmoment.
5. Freigabe:Die Abstandsspannung um die Kabelmontage in allen Richtungen muss mindestens 15 mm betragen, um eine vollständige Verformung der Umhüllung zu ermöglichen.
6. Anzahl:Gesamtgewicht der Ausrüstung (N) ÷ Ziellast pro Isolator (94-165 N für 235B) = Mindestzahl der Isolatoren.

Häufig gestellte Fragen

F: Wie lange dauert die Rückzahlungsfrist für die Auswahl von Kabelisolatoren gegenüber Gummihalterungen?

Für die meisten Industrieanlagen findet der Kreuzungspunkt amErster geplanter AustauschintervallFür Elastomerhalter gilt – typischerweise 3-5 Jahre nach der Erstinstallation – die vermiedenen Kosten für Ersatzhalter, Arbeitskräfte,und die Produktionsunterbrechungszeit übersteigt die Anfangspreisprämie der JGX-1278D-235BAb dem fünften Jahr erzielen Kabelschnurisolatoren reine Einsparungen.Die Rückzahlung kann sofort am ersten Tag der Installation erfolgen.

F: Kann ich diese Isolatoren ohne Wetterschutz im Freien verwenden?

Für Außeninstallationen in einem Umkreis von 5 km von der Küste oder in schweren Industrieumgebungen, ist es nicht erforderlich, dass die Anlage in einem Schutzgehäuse befestigt wird.Wir empfehlen die Option der Edelstahlstange (Konfiguration C), um die Korrosionsbeständigkeit zu maximierenFür den üblichen Gebrauch im Innenraum bieten die hart anodierten Aluminiumstangen (Konfiguration B) eine ausgezeichnete Langlebigkeit.

F: Woher weiß ich, ob mein Gewicht für die JGX-1278D-235B geeignet ist?

Berechnen Sie das unterstützte Gewicht pro Montagepunkt, wenn es zwischen 9,5 kg und 17 kg pro Isolator liegt (ca. 94-165 N), ist die JGX-1278D-235B eine geeignete Wahl.Für Belastungen über oder unter diesem Bereich, wählen Sie ein anderes Modell aus der Serie JGX-1278.Unsere Anwendungsingenieure bieten kostenlose Belastungsüberprüfung für alle Angebotsanfragen..

F: Braucht das Edelstahlkabel jemals Schmieren?

Nein, der Dämpfungsmechanismus beruht aufTrockenreibungDie Schmierung würde tatsächlichVerringernDas Kabel sollte trocken bleiben und frei von Fett, Öl oder Beschichtung sein, die auf die Kontaktflächen der Stränge aufgetragen wird.Wenn das Kabel mit Prozessflüssigkeiten kontaminiert wird, reicht ein einfaches Abwischen mit Lösungsmittel aus, um die volle Leistung wiederherzustellen, ohne dass eine Demontage oder ein Ersatz erforderlich ist.

F: Was geschieht, wenn ein Isolator über seine Nennkapazität hinaus überlastet wird?

Die JGX-1278D-235B weist eine fortschreitende Härtecharakteristik auf: Mit zunehmender Verformung steigt die Steifheit nichtlinear, was einen inhärenten Überlastschutz bietet. during equipment installation or a transient event) will cause additional deflection but will not permanently damage the isolator—the cable returns to its original geometry once the overload is removedEine anhaltende Überlastung über die Nennlast hinaus beschleunigt jedoch den Verschleiß der Drahtsträhne und sollte durch eine ordnungsgemäße Größe vermieden werden.wählen Sie das nächste Modell mit höherer Bewertung in der JGX-1278-Familie.

F: Sind diese Isolatoren für seismische Anwendungen geeignet?

Die mehrseitige Dämpfungsfähigkeit und die nichtlineare Steifigkeitskurve machen die Drahtseilisolatoren für den seismischen Schutz von Geräten geeignet.Die JGX-1278D-235B sorgt für gleichzeitige Isolierung in allen drei Translationsachsen, was bei seismischen Ereignissen, bei denen die Bewegung des Bodens sowohl horizontale als auch vertikale Komponenten hat, kritisch ist.Für seismisch spezifische Anwendungen geben Sie bitte die grundlegenden Erdbebenparameter Ihres Projekts an (Spektralbeschleunigung,Wir werden die Anwendungsmöglichkeiten für die Anwendungsbereiche in den folgenden Bereichen prüfen:.

Qualitäts- und Herstellungsstandards

JGX-1278D-235B Isolatoren werden unterISO 9001:2015Qualitätsmanagement mit folgenden Produktionskontrollen:

• Eingangsmaterial:Zertifizierung für 304 SS-Draht (ASTM A313/A313M), 6061-T6-Aluminiumbarren (ASTM B221/B221M)
• Kabelwicklung:CNC-gesteuerte spiralförmige Wicklung mit Echtzeit-Spannungsdatenerfassung (± 5% des Nennwertes)
• Schrumpfen:Hydraulische Presse mit Überwachung der Kraftverschiebung; statistische Prozesssteuerung (SPC) für die Erstellung von Karten pro Produktionspartie
• Abmessungen:Koordinatenmessmaschine (CMM) zur Überprüfung der Löcherposition, der Geometrie des Gegensinkers und der Gewindeklasse
• Leistung:Statische Last-Abweichungstest bei Losantrag bei AQL 1.0, Normale Stufe II nach ISO 2859-1
• Anodisierung:Überprüfung der Beschichtungsdicke nach ISO 2360; Dichtungsqualität nach ISO 2143 (Färbungsfleckenprüfung)
