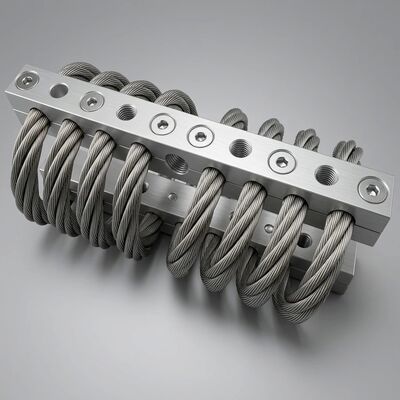

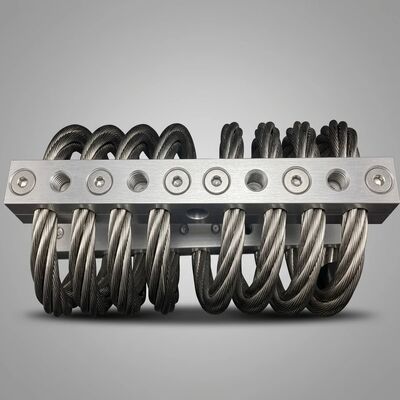

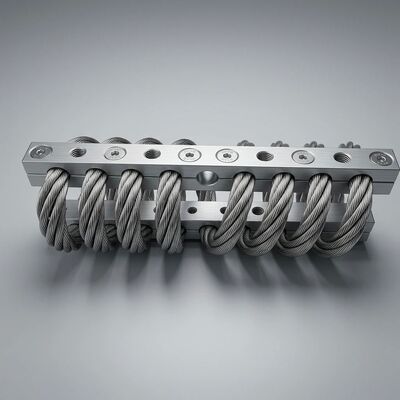

JGX-1598D-515B Drahtseil-Schwingungsisolator, der eine skalierbare Lastkapazität und eine strukturbedingte Geräuschdämmung bietet

JGX-1598D-515B Drahtseil-Vibrationsisolator mit präziser Geräuschkontrolle

Die Herausforderung: Eine Maschine, viele Belastungsszenarien

Moderne Industrieanlagen arbeiten selten an einem einzigen statischen Lastpunkt.und Verarbeitungsanlagen mit schwankenden Materialbelastungen alle vorhandenen dynamischen Bedingungen, die herkömmliche Festlastisolatoren herausfordernEine für die durchschnittliche Belastung geeignete Montage kann während der Anlauf-Transienten zu Boden gehen; eine für Spitzenbedingungen geeignete Montage kann bei normalen Betriebsbelastungen eine unzureichende Isolierung bieten.

Die JGX-1598D-515B löst dies durch ihre inhärent progressive Steifigkeitskurve und modulare Bereitstellungsarchitektur.,Parallel- oder Matrixkonfigurationen, um praktisch jede Lastanforderung ohne benutzerdefiniertes Engineering zu erfüllen.

Skalierbare Lastkapazität ️ Einmal konfigurieren, jederzeit anpassen

Im Gegensatz zu Elastomerhalterungen, die für ein schmales Lastfenster bestimmt sind, weist der Drahtseilkern des JGX-1598D-515B eine nichtlineare Kraft-Abweichungsreaktion auf:weiche anfängliche Steifheit für eine wirksame Schwingungsabsicherung bei normalen BetriebsbelastungenDieser eingebaute Überlastschutz verhindert den Kontakt von Metall zu Metall bei Stoßereignissen oder bei Anlaufvorgängen.

Für größere Anlagen bietet der modulare Stapelansatz eine einfache Skalierbarkeit:

• Parallele Konfiguration:Mehrfache Isolatoren teilen sich die Last gleichmäßig. Vier JGX-1598D-515B-Einheiten unterstützen bis zu 600 kg insgesamt
• Serie Stapelung:Zwei in Serie montierte Isolatoren, die den doppelten verfügbaren Abbiegungsstrom für Ultra-Niedrigfrequenzanwendungen haben
• Verteilte Matrix:Isolatoren, die in berechneten Lastzentrumspositionen für Geräte mit ungleichmäßiger Gewichtsverteilung platziert sind

Diese Konfigurationsflexibilität bedeutet, dass eine Standard-Teilnummer eine ganze Reihe von Gerätegrößen abdeckt, wodurch die Komplexität des Bestands und die Beschaffungskosten verringert werden.

Strukturgestützte Geräuschdämmung  Messbare akustische Leistung

Strukturübertragene Geräusche ‒ Vibrationen, die durch feste Strukturen übertragen werden und an anderer Stelle als hörbarer Klang ausgestrahlt werden ‒ sind nach der Installation bekanntermaßen schwer zu beheben.Der JGX-1598D-515B bricht diesen Übertragungsweg an der Quelle mit Labor-verifizierte Leistung:

• Wirksamkeit der Vibrationsdämmung:≥85% im Primärfrequenzband von 815 Hz
• Strukturgestützte GeräuschdämpfungBis zu 20 dB (A) Verringerung gemessen an angeschlossenen Bauteilen
• Resonanzfreies Design:Im Gegensatz zu Spulenfederisolatoren unterdrückt die interne Dämpfung des Drahtseils die Resonanzverstärkung.

Die Physik hinter der Aufführung

Die JGX-1598D-515B erreicht ihre akustische Isolierung durch zwei komplementäre Mechanismen:

1Impedanzfehler:Das Rohr aus Edelstahl weist eine drastisch andere mechanische Impedanz auf als der starre Rahmen und das Fundament der Anlage.Ein wesentlicher Teil der Energie wird zurückgebildet, anstatt durch die, sondern für festkörperliche Vibrationen.

2Hysterische Dämpfung:Wenn sich die spiralförmige Spirale unter Belastung biegt, gleiten einzelne Drahtstränge innerhalb des Seils auf mikroskopischer Ebene aneinander.Diese Trockenreibung (Coulomb-Dämpfung) wandelt geordnete Schwingungsenergie in ungeordnete thermische Energie umIm Gegensatz zur Viskose-Dämpfung in hydraulischen Halterungen ist dieser Mechanismus unabhängig von Geschwindigkeit und Temperatur und liefert eine gleichbleibende Leistung von arktischem kalten Start bis zu tropischem Dauerbetrieb.

technische Spezifikationen

Ziel-Anwendungen

JGX-1598D-515B ist von Akustikberatern und Maschinenbauingenieuren für Geräuschkritikanlagen spezifiziert:

• Aufnahmestudios:Isolierung von HVAC-Kompressoren und Kühlern, bei denen die NC-15-Lärmkriterien eingehalten werden müssen
• Gesundheitseinrichtungen:Isolierung von MRT-Kühlern, Linearbeschleuniger-Unterstützungsausrüstung, Isolierung von Laborvakuumpumpen
• Herstellung von HalbleiternProzesspumpe und -waschmaschine in Reinraumumgebungen isoliert
• Präzisionsfertigung:Isolierung von CNC-Bearbeitungszentren, Entkopplung von Schleifmaschinenfundamenten
• Datenzentren:CRAC-Einheit und Notfallgenerator Isolierung, Vibrationsmanagement im Hochboden
• Erneuerbare Energie:Isolierung der Windturbinen-Gasellen, Vibrationskontrolle der Solarumrichterstationen

Technische Unterstützung und Auswahlführer

Um die richtige Isolatorkonfiguration auszuwählen, müssen Sie die statische Belastung, den dynamischen Belastungsbereich, den Schwerpunkt und die vorherrschenden Anregungsfrequenzen Ihrer Geräte verstehen.

• Kostenlose Berechnung der Belastungsdeflexion für Ihre spezifischen Geräte
• 3D-Montage-Layout-Zeichnungen mit Schraubenmuster-Spezifikationen
• Vorhersagen der Isolationsleistung im Betriebsumdrehungsbereich Ihrer Geräte
• Unterstützung bei der Inbetriebnahme großer oder kritischer Anlagen vor Ort

Kontaktieren Sie unser Applikationsteam mit Ihren Ausrüstungsspezifikationen für einen detaillierten Isolationsvorschlag.
