Nichtlineare Steifigkeitskurve-Drahtseilisolator JGX-2228D-665B Umweltfreundliche Ganzmetallhalterung für Industrieanlagen

JGX-2228D-665B Nichtlineare Steifigkeit Drahtseil-Vibrationsisolator

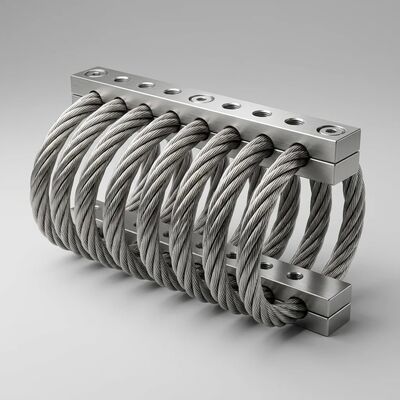

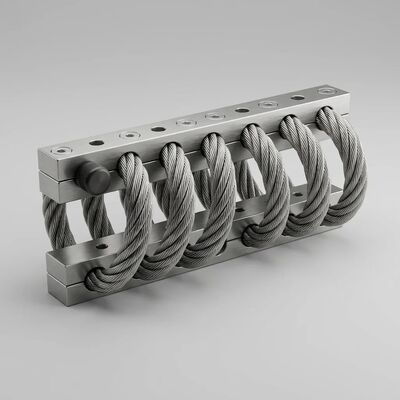

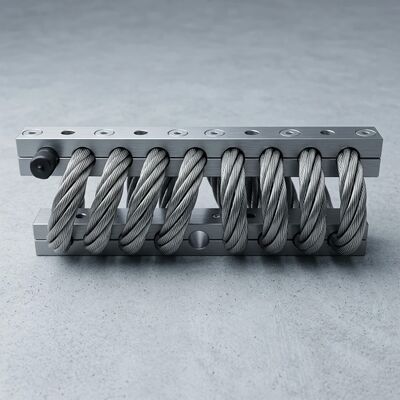

Der Schwingungsisolator JGX-2228D-665B bietet eine fortschrittliche nichtlineare Steifheitstechnik für die industrielle Schwingungssteuerung und Stoßisolierung.Verwendung 22.2mm diameter stainless steel 304 stranded cable threaded through precision-machined aluminum alloy 6061-T6 retaining bars to form an 8-loop helical isolation assembly rated for 665kg maximum static load in compression.

Die Federfunktion wird durch die Elastizität erzeugt, die durch die Beugung eines Kabels, der in eine Schraubschleife geformt ist, entsteht.Die Kabelgeometrie erzeugt eine fortschreitend steifende Reaktion weich und anpassungsfähig bei niedrigen Amplituden für eine hervorragende Schwingungsabsicherung, die dann mit zunehmender Ablenkung zu einer festeren Rate übergeht, um bei Schockereignissen einen strukturellen Tiefpunkt zu verhindern.Die Dämpfungsfunktion ist das Ergebnis relativer Reibung zwischen den einzelnen Drahtsträngen des KabelsUnter dynamischer Belastung wandelt der Mikroschleiß an Hunderten von Kontaktpunkten zwischen den Strängen die kinetische Energie in geringe Wärmeablösung um.mit einer geschwindigkeitsproportionalen Dämpfung ohne Hydraulikflüssigkeiten, elastomere Elemente oder aktive Steuerungssysteme.

Die Kabel, die aus Edelstahl AISI 304 bestehen, weisen hervorragende wasserdichte Eigenschaften auf, außergewöhnliche Korrosionsbeständigkeit,und stetige mechanische Leistung während der gesamten LebensdauerMit ihrer korrosionsbeständigen, rein metallischen Konstruktion sind die Drahtseil-Vibrationsisolatoren von Xi'an Hoan umweltfreundlich, leistungsstarke Geräte, die nicht von Temperaturextremen beeinflusst werden,Chemikalien, Öle, Ozon, UV-Strahlung und Schleifmittel.

Technik der nichtlinearen Steifigkeitskurve

Der entscheidende technische Vorteil des JGX-2228D-665B ist seine nichtlineare progressive Steifigkeitskurve.Weich genug für eine Isolierung mit geringer Amplitude oder steif genug für einen ÜberlastschutzDie JGX-2228D-665B löst dies durch eine Kabelgeometrie, die eine kontinuierlich variable Federgeschwindigkeit über den Abbiegungsbereich hinweg erzeugt.

Drei Mechanismen interagieren, um dieses Verhalten zu erzeugen:

• Geometrische Steifung:Wenn sich die vorgeformten spiralförmigen Kabelschleifen ablenken, nimmt der effektive Krümmungsradius ab und ändert den Biegemomentarm.Dies führt zu einer fortschreitenden Erhöhung der Kraft, die für jeden zusätzlichen Millimeter der Verschiebung erforderlich ist, so dass ein eingebauter Überlastschutzmechanismus ohne äußere Störungen oder Fahrstopp geschaffen wird.
• Verdichtung der Strähnen:Unter zunehmender Drucklast organisieren sich einzelne Drahtstränge innerhalb der 7*19-Kabelkonstruktion neu und verdichten sich, wodurch zusätzliche Kontaktpunkte zwischen den Strängen eingesetzt werden.Dies erhöht die effektive Querschnittsbiegungssteifigkeit in Abhängigkeit von der Lastgröße.
• Reibungsaktivierter amplitudenabhängiger Dämpfer:Die Coulomb-Reibung zwischen einzelnen Drahtsträngen schwankt natürlich mit der Eingangsamplitude.große Stoßereignisse führen zu maximaler Reibung für eine schnelle EnergieabgabeDie Dämpfungsquote liegt bei niedriger Amplitude zwischen 0,15 und 0,25 bei Stoßbelastung.

The resulting stiffness characteristic transitions smoothly from a lower-rate isolation zone (optimized for steady-state vibration in the 8-50Hz range) to a higher-rate protection zone (preventing excessive displacement during transient shock events rated to 20g/11ms half-sine)Dieses Dual-Mode-Verhalten eliminiert die Notwendigkeit separater Isolationsstufen und reduziert die Systemkomplexität und den Installationsbedarf.

Grüne und umweltfreundliche Konformität

Die Umweltverträglichkeit ist Bestandteil des JGX-2228D-665B-Designs. Dieser Isolator enthält kein Gummi, keine Elastomere und keine synthetischen Polymere ∙ Materialien, die sich im Laufe der Zeit abbauen,Vergießen von Mikroplastikpartikeln, und kann nicht wirtschaftlich recycelt werden.

• Vollständige Materialrecycelbarkeit:The AISI 304 stainless steel cable (approximately 60% by mass) and aluminum alloy 6061-T6 bars (approximately 40% by mass) are both infinitely recyclable through established industrial metal recovery channels without downgradingAm Ende der Lebensdauer können die beiden Materialien leicht getrennt und durch Standard-Recyclingströme verarbeitet werden, was die Ziele der Kreislaufwirtschaft unterstützt.
• Null VOC-Emissionen:Bei der Herstellung, Installation oder dem Betrieb werden keine flüchtigen organischen Verbindungen freigesetzt.und in elastomeren Isolatoren üblicherweise vorkommenden Härtemitteln.
• RoHS-Konformität:Zertifiziert frei von Blei, Quecksilber, Cadmium, sechswertigem Chrom, polybromierten Biphenilen (PBB) und polybromierten Diphenylethern (PBDE) gemäß der Richtlinie 2011/65/EU.
• Kein Kriech oder Altern:Im Gegensatz zu Gummi-Befestigungen, die sich härten, knacken und regelmäßig ersetzt werden müssen, hält die Metallkonstruktion die gleichen mechanischen Eigenschaften auf unbestimmte Zeit bei.Die typische Lebensdauer übersteigt die der geschützten Ausrüstung um den Faktor 3-5*, wodurch die Häufigkeit des Austauschs und der damit verbundenen Materialverschwendung verringert wird.
• Niedrigenergieerzeugung:Bei der Kabelformung und der Stangbearbeitung werden vor allem Kaltbearbeitungstechniken mit vergleichsweise geringem Energieaufwand im Vergleich zum Gießen, Spritzgießen,mit einer Breite von mehr als 20 mm,.
• Kompatibel mit dem Reinraum:Er erzeugt keine Partikelemissionen während des Betriebs, keine Abgasung jeglicher Art, was den JGX-2228D-665B für geschlossene Räume, Labore,und HVAC-Plenums, in denen die Luftqualität reguliert wird.
• Keine Schmierung erforderlich:Der Reibungsdämpfer zwischen den Strängen ist trocken und wartungsfrei. An keinem Punkt des Produktlebenszyklus sind Fette, Öle oder Schmierstoffe erforderlich.die Beseitigung einer anderen möglichen Umweltverschmutzungsquelle.

Technische Spezifikation

Montierbarren Materialwahl und Oberflächenbehandlung

Material der Montagestangen:Nach Anwendungsbedarf kann Edelstahl oder Aluminium ausgewählt werden.Aluminiumlegierung 6061-T6 ist aufgrund ihres ausgezeichneten Festigkeits-Gewichtsverhältnisses und ihrer natürlichen Korrosionsbeständigkeit für die meisten industriellen Anwendungen die StandardempfehlungEdelstahl 304 wird für stark korrosive Umgebungen wie Offshore-Plattformen und chemische Verarbeitungsanlagen empfohlen.

Oberflächenbehandlung Auswahl von Aluminium-Befestigungsstäben:

• Weiße Anodisierung:Die Oberflächenbehandlung, um die Aluminiumoberfläche härter zu machen als sie selbst.Es ist die normale Oberflächenbehandlung der Aluminiumhalter, geeignet für Innenanwendungen und allgemeine industrielle Verwendung.
• Hard Anodisierung:Die Oberflächenbehandlung, um die Aluminiumhalterbarren viel härter zu machen als die weiße anodierte Art. Die Farbe der harten anodierten Aluminiumhalterbarren ist dunkler als die weiße Anodierungsart.Erzeugt eine dichte Oxidschicht mit einer Oberflächenhärte von mehr als 60 HRC- spezielle Verwendung für komplexe oder spezielle Anforderungen an die Arbeitsbedingungen von Kabelisolatoren, einschließlich Außenexposition, Hochverschleißinstallationen,und Anwendungen, bei denen eine elektrische Isolierung zwischen Montageflächen erforderlich ist.

Wesentliche Merkmale der Schwingungsisolatoren von Xi'an Hoan

• Keine Verschleiß- oder Alterungsstörungen Konsistente mechanische Eigenschaften während der gesamten Lebensdauer
• Hohe interne Dämpfung
• Sehr breiter Temperaturbereich ️ zuverlässiger Betrieb von -40°C bis +120°C ohne Steifheitsverschiebung
• Weite Auswahl an möglichen Ausstattungen mehrere Stangematerialien, Oberflächenbehandlungen und Montagekonfigurationen
• Schnelle und wirtschaftliche Prototypenfertigung ­ kundenspezifische Konfigurationen mit kurzen Vorlaufzeiten
• Extrem robuste Bauweise und lange Lebensdauer
• Ausgezeichnete kombinierte Stoß- und Schwingungsabsicherung
• Nicht von chemischen Wirkstoffen, Meerwasser, Ozon, UV-Strahlen beeinflusst
• Nichtlineare progressive Steifigkeitskurve Anpassung an unterschiedliche Belastungsbedingungen
• Vollständige RoHS-Konformität und Materialrecycelbarkeit
• Instandhaltungsfreier Betrieb: keine Schmierung, keine Anpassung, keine geplante Wartung

Anwendungsbereiche ️ Verwendung von Drahtseilvibrationsisolatoren

Häufig gestellte Fragen JGX-2228D-665B Drahtseilisolator

F: Was macht die JGX-2228D-665B Steifigkeitskurve "nicht linear"?
A: Im Gegensatz zu herkömmlichen Feder- oder Gummihalterungen, die ein konstantes Verhältnis von Kraft zu Beugung erzeugen, erzeugt die JGX-2228D-665B-Kabelgeometrie natürlich eine fortschreitende Steifungseffekt.Bei geringen Ablenkungen ist der Isolator für eine bessere Schwingungsdämmung geeignetDie Steifheit erhöht sich mit zunehmender Ablenkung, um eine Bodenbildung unter Schlagbelastungen zu verhindern.Dies wird durch Veränderungen der Kabelschleife Krümmung und Verdichtung zwischen Strängen unter zunehmender Belastung erreicht.

F: Ist die JGX-2228D-665B wirklich umweltfreundlich und recycelbar?
A: Ja. Sowohl das Edelstahlkabel als auch die Aluminiumlegierungsstangen sind durch standardmäßige industrielle Metallrückgewinnungsprozesse zu 100% recycelbar..Es erzeugt keine VOC-Emissionen, keine Mikroplastikpartikel und benötigt keine Schmierstoffe.

F: Was ist der Unterschied zwischen weißer Anodisierung und harter Anodisierung?
A: Weiße Anodisierung sorgt für eine moderate Oberflächenhärtung, während die natürliche Aluminiumfarbe erhalten bleibt.eine dickere Oxidschicht (60+ HRC-Oberflächenhärte) mit einem dunkelgrauen Aussehen. Die harte Anodisierung wird für Außenexposition, hochverschleißbare Installationen und Anwendungen, die eine elektrische Isolierung erfordern, empfohlen.

F: Kann der JGX-2228D-665B im Freien oder in Meeresumgebungen verwendet werden?
A: Ja, das Kabel aus Edelstahl und die Aluminiumstange aus hartem Anodisiertem sind gegen Salz, Feuchtigkeit, UV-Strahlung und extreme Temperaturen sehr widerstandsfähig.Für die aggressivsten Meeresumgebungen, das optionale Material aus Edelstahl 304 bar bietet einen zusätzlichen Korrosionsspielraum.

F: Wie wähle ich die richtige Montageorientierung?
A: Die JGX-2228D-665B unterstützt Kompression (vertikale Belastung), Schere/Rolle (horizontale Belastung) und 45-Grad-Kompression (kombinierte Belastung) Montagerichtungen.Unsere Anwendungsingenieure können Ihnen die optimale Konfiguration basierend auf Ihrem Gewicht empfehlenKontaktieren Sie uns mit Ihren Ausrüstungsspezifikationen für eine detaillierte Empfehlung.

Unternehmensinformationen Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Mikrowelle Co., Ltd ist der professionelle Hersteller von Vibrationsisolatoren und Halterungen, die hochwertige Energieabsorption und Vibrationsisolationslösungen für eine Vielzahl von kommerziellen,Industrie und der Schwerindustrie.

Unsere Produkte umfassen eine breite Palette, darunter Drahtseil-Vibrationsisolatoren, elastomere Stoßhalter, Reibungsdämpfer und Stoßdämpfer sowie LC-Filter und Mikrowellenkommunikationskomponenten.Die Firma wurde 2005 gegründet und hat sich seit zwei Jahrzehnten rasant entwickelt. Heute sind mehr als 500 Mitarbeiter beschäftigt, darunter über 100 Ingenieure und technische Experten.Das Unternehmen hat seinen Hauptsitz in Xi'an High-Tech-Zone, Shaanxi, China, mit 800 Quadratmetern eigener Produktions- und F&E-Anlagen.

Jetzt bedienen wir Kunden in mehr als 31 Provinzen in China und fast 25 Übersee-Ländern. Wir bieten Schwingungsschutzlösungen für Motorantriebe, Lüftersysteme, Stanzmaschinen, Aufzüge,Kompressoren, chemische Verarbeitungsanlagen, Eisenbahn- und U-Bahnsysteme, Brückenbau, mechanische Ausrüstung, Großbau, Tonstudios, Theater, Fahrzeuge, Schiffe,und Industrieanlagen aller Art.

Kontaktieren Sie uns noch heute, um zu sehen, wie unsere Produkte Ihren spezifischen Anwendungsbedürfnissen von Geräten dienen können,oder Sie können einen unserer zahlreichen Vertreter finden, um Ihnen zu helfen, Ihre Produktanforderungen zu erfüllenUnser Engineering-Team bietet eine umfassende Anwendungsanalyse, einschließlich Last-Abweichungsberechnungen, Vibrationsübertragbarkeitsvorhersagen und kundenspezifischer Montagekonfigurationsdesign.

Zertifizierungen und Qualitätssicherung

• ISO 9001:2015 Qualitätsmanagementsystem Zertifiziert
• Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates
• Materialzertifikate nach EN 10204 3.1 auf Anfrage erhältlich
• CE-Kennzeichnung auf Anfrage
• Nachgeordnete Prüf- und Validierungsberichte
