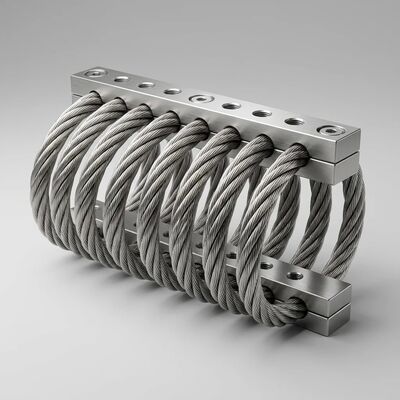

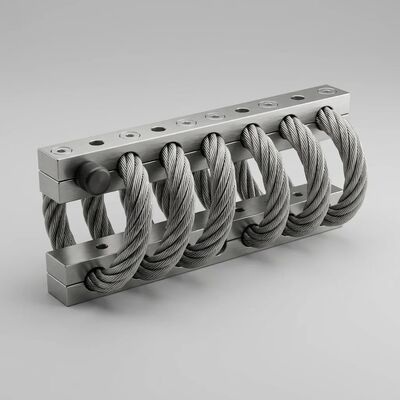

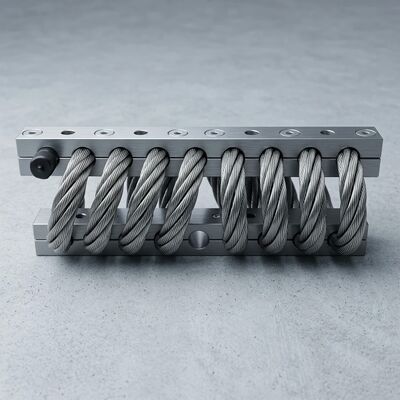

EMV-sicherer, nicht magnetischer Drahtseilisolator JGX-2228D-665B, Halterung zur Ableitung transienter Stöße für Präzisionselektronik

JGX-2228D-665B EMG-sichere nichtmagnetische Drahtseil-Vibrationsisolator

Der Schwingungsisolator JGX-2228D-665B ist speziell für Anwendungen entwickelt, bei denen elektromagnetische Kompatibilität (EMC) und Magnetfeldreinheit kritische Betriebsanforderungen sind.Dieses Modell aus der JGX-2228-Serie verwendet 22Kabel aus rostfreiem Stahl mit einem Durchmesser von 0,2 mm, AISI 304nichtmagnetischer Zustand ­ durch Aluminiumlegierung 6061-T6 durchgeschwungen, um eine 8-schleifende Helical Isolation zu bilden, mit einer maximalen statischen Belastung bei Kompression von 665 kg.

Die Federfunktion wird durch die Elastizität erzeugt, die der Biegung eines Kabels innewohnt, der in eine spiralförmige Schleife geformt ist.die eine konforme Anfangsreaktion für die Schwingungsabschottung bietet, die sich bei zunehmender Belastung schrittweise steif macht, um eine übermäßige Verschiebung bei Stoßereignissen zu verhindernDie Dämpfungsfunktion ist das Ergebnis relativer Reibung zwischen den einzelnen Drahtsträngen des Kabels.Die 7*19-Strangkonstruktion erzeugt Hunderte von Kontaktpunkten zwischen den Drähten, bei denen die Coulomb-Reibung dynamische mechanische Energie in verteilte Niedrigwertswärmeabgabe umwandelt, einen wartungsfreien Energiemanagementmechanismus.

Die Kabel, die aus Edelstahl AISI 304 in gegrilltem Zustand gefertigt sind, weisen hervorragende wasserdichte Eigenschaften, außergewöhnliche Korrosionsbeständigkeit undvorhersehbare mechanische LeistungMit ihrer korrosionsbeständigen, rein metallischen Konstruktion sind die Drahtseil-Vibrationsisolatoren von Xi'an Hoan umweltfreundlich, leistungsstarke Geräte, die nicht von Temperaturextremen beeinflusst werden,Chemikalien, Öle, Ozon, UV-Strahlung und Schleifmittel.

EMV-sichere und nicht-magnetische Konstruktion

Herkömmliche Vibrationsisolatoren enthalten häufig Eisenlegierungen, magnetische Edelstahlsorten oder eingebettete Stahlkomponenten, die lokale Magnetfelder verzerren können,Wirbelströme in zeitlich unterschiedlichen Feldern erzeugenDie JGX-2228D-665B beseitigt diese Risiken durch bewusste, anwendungsorientierte Materialwahl:

• Nichtmagnetische Kabel:Das AISI 304-Edelstahlkabel wird in vollständig gegrilltem Zustand mit einer magnetischen Durchlässigkeit (μr) geliefert, die unter 1 verifiziert ist.02Auf dieser Ebene wird das Material als nichtmagnetisch eingestuft und erzeugt keine messbaren Verzerrungen in diagnostischen Magnetfeldern, einschließlich derjenigen, die in MRT-Suiten (1.5T-7T), Elektronenmikroskopie,und Präzisionsmagnetometer.
• Nichtmagnetische Stabmaterialien:Aluminiumlegierung 6061-T6 ist von Natur aus nichtmagnetisch, mit einer Durchlässigkeit von 1,0 (gleich dem freien Raum).und keine Magnetsignatur nach Exposition gegenüber starken äußeren Feldern.
• Passivgerät ∼ Nullemissionen:Die JGX-2228D-665B enthält absolut keine elektronischen Komponenten, keine Motoren, keine Sensoren und keine aktiven Elemente jeglicher Art.Es erzeugt und strahlt keine elektromagnetischen Störungen über ein Frequenzband.Im Gegensatz zu aktiven Schwingungsunterdrückungssystemen benötigt es keine Stromversorgung, keine Steuerung, keine Rückkopplungsschleife und erzeugt kein Schaltgeräusch oder harmonische Emissionen.
• Keine Bodenschleife:mit einer Leistung von mehr als 1000 W und einer Leistung von mehr als 1000 W,Die JGX-2228D-665B sorgt für eine vollständige galvanische Isolierung zwischen der isolierten Ausrüstung und ihrer MontagestrukturDies verhindert die Bildung von Bodenschleifen, die in sensiblen Messsystemen eine häufige Quelle von Summen und Rauschen von 50/60 Hz sind.
• HF-transparent:Die reinmetallische Konstruktion verwendet Nichteisenmaterialien, die nicht mit Radiofrequenzfeldern interagieren.Die offene helixförmige Geometrie der Kabelschleifen minimiert auch das Potenzial für unbeabsichtigte HF-Reflexion oder Hohlraumresonanzeffekte, die bei festen Metallstrukturen in Antennen-Nahfeldern auftreten können.

Technologie zur Verringerung von Übergangsstoßwellen

Einer der schwierigsten Szenarien bei der Vibrationsisolierung ist das Management von vorübergehenden Stoßimpulsen von kurzer Dauer.Hochamplitude mechanische Impulse, die herkömmliche Dämpfer überwältigen können, bevor sie Zeit haben zu reagierenDie JGX-2228D-665B greift dies durch eine inhärente mehrstufige Stoßenergie-Auslösungskaskade an, die innerhalb von Mikrosekunden nach der Ankunft der Wellenfront aktiviert wird:

• Wellenfront-Impedanz-Missübereinstimmung:Ein Stoßpuls, der durch die Montageanlage fährt, trifft die Geometrie der Kabelschleife als abrupte mechanische Impedanzänderung.Mehrstrangkabel stellt eine komplexe Grenze dar, die eine teilweise Reflexion und Modusumwandlung der eingehenden Spannungswelle verursacht, schneidet sich in biegsame Form um, und jede Umwandlung des Modus verringert die Energie, die an die isolierte Nutzlast übertragen wird.
• Mehrwegverbreitungsstreuung:Innerhalb des 7*19-Kabelstrangbundes spaltet sich die Stoßwellenfront in mehrere Ausbreitungswege, während sie durch einzelne Drahtstränge fährt.Unterschiede in der Streckenlänge zwischen äußeren und inneren Strängen verursachen zeitliche Dispersion, breitet sich ein hochauflösender Impuls in eine Wellenform mit niedrigerer Amplitude und längerer Dauer aus, die für empfindliche Geräte weit weniger schädlich ist.
• Coulomb-Reibungsdämpfung zwischen Strängen:Da einzelne Drahtstränge während der stoßinduzierten Ablenkung relativ geringer Bewegung unterliegen, wandelt die Reibung an jeder Kontaktschnittstelle zwischen den Strängen die kinetische Energie in Wärme um.Dieser Mechanismus ist augenblicklich, benötigt keine viskose Flüssigkeit und skaliert sich natürlich mit der Eingangsamplitude. Größere Stoßschläge setzen mehr Berührungspunkte ein und erzeugen eine proportional größere Energieabgabe.
• Nichtlineare Steifheitshärtung:Da sich die Kabelschleifen in die höhere Steifigkeit des nichtlinearen Federgebietes ablenken, begrenzt der zunehmende Widerstand die maximale Bewegung und verhindert eine mechanische Bodenbildung.Der Übergang von der Isolationszone mit niedrigem Isolationsgrad zur Schutzzone mit hohem Isolationsgrad erfolgt schrittweise., ohne die plötzliche Kraftdiskontinuität, die für mechanische Schnubber charakteristisch ist.
• Umfassender Schutz:Die 8-Schleifen-Helical-Konfiguration sorgt für eine gleichzeitige Energieabgabe in Kompressions-, Schere- und Rollsachsen.mehrere Kabelschleifen sind optimal ausgerichtet, um die eingehende Energie abzufangen und zu zerstreuen, der einen echten mehrsachsigen Übergangsschutz in einer einzigen passiven Vorrichtung bietet.

Technische Spezifikation

Montierbarren Materialwahl und Oberflächenbehandlung

Material der Montagestangen:Aluminiumlegierung 6061-T6 ist aufgrund ihrer inhärenten nichtmagnetischen Eigenschaften (μr = 1.) die Standardempfehlung für EMV-empfindliche Anwendungen.0) und die elektrische Isolierung durch die harte anodierte Oberflächenschicht. Stainless steel 304 in the annealed condition is available as an option for highly corrosive environments where the additional strength of steel is required — note that annealed 304 maintains non-magnetic classification (μr < 1.02).

Oberflächenbehandlung Auswahl von Aluminium-Befestigungsstäben:

• Weiße Anodisierung:Die Oberflächenbehandlung, um die Aluminiumoberfläche härter zu machen als sie selbst.Es ist die normale Oberflächenbehandlung der AluminiumhalterHinweis: Weiße anodierte Oberflächen können eine gewisse elektrische Leitfähigkeit behalten.
• Hard Anodisierung:Die Oberflächenbehandlung, um die Aluminiumhalterstäbe viel härter zu machen als die weiße anodierte Methode.Die dickere Oxidschicht sorgt für eine wirksame elektrische Isolierung zwischen der Befestigungsstange und dem Ausrüstungschassis, Verhinderung der Bildung von Erdschleifen.und hochverschleißbare Anwendungen.

Wesentliche Merkmale der Schwingungsisolatoren von Xi'an Hoan

• Keine Verschleiß- oder Alterungsstörungen Konsistente mechanische Eigenschaften über die gesamte mehrjährige Lebensdauer
• Hohe interne Dämpfung
• Sehr breiter Temperaturbereich - zuverlässiger Betrieb von -40°C bis +120°C ohne Leistungsverschiebung
• Vielzahl möglicher Ausrüstungen mehrere Stangematerialien, Oberflächenbehandlungen, Buschungen und Montagekonfigurationen
• Schnelle und wirtschaftliche Prototypenbildung ¢ kundenspezifische EMV-validierte Konfigurationen mit kurzen Vorlaufzeiten
• Extrem robuste Bauweise und lange Lebensdauer
• Ausgezeichnete kombinierte Stoß- und Schwingungsabsicherung
• Nicht beeinflusst durch chemische Wirkstoffe, Meerwasser, Ozon, UV-Strahlen
• EMV-sichere passive Konstruktion ∼ Null elektromagnetische Emissionen, Null magnetische Signatur, Null Strombedarf
• Nichtmagnetische Materialien in allen Bereichen kompatibel mit MRT, Magnetometer und Elektronenmikroskopie
• Übergangs-Schockwellen-Auslösung
• Instandhaltungsfreier Betrieb: keine Schmierung, keine Anpassung, keine geplante Wartung jeglicher Art

Anwendungsbereiche  EMV-sichere Vibrationsisolierung

Häufig gestellte Fragen JGX-2228D-665B EMV-sichere Isolator

F: Ist das JGX-2228D-665B wirklich nicht-magnetisch? Kann es in der Nähe eines MRT-Scanners verwendet werden?
A: Ja. Sowohl das AISI 304-Edelstahlkabel (Gehälter, μr < 1,02) als auch die Aluminiumlegierung 6061-T6-Stäbe (μr = 1,0) werden als nichtmagnetische Materialien eingestuft.Der Isolator erzeugt keine messbare Magnetfeldverzerrung und ist für Anlagen mit Nebenausrüstung in Räumen mit MRT-Geräten spezifiziert.Wir stellen auf Anfrage Materialzertifizierungen zur Verfügung, die die magnetische Permeabilität dokumentieren.

F: Wie unterscheidet sich die vorübergehende Stoßwellen-Auslösung von der regulären Schwingungsdämpfung?
A: Regelmäßige Schwingungsdämpfung befasst sich mit kontinuierlichen, niedrigeren Amplituden-Oszillationen.Die JGX-2228D-665B bedient beide durch verschiedene Mechanismen: die Elastizität der Kabelschleife isoliert die Gleichzustandsschwingung, während die mehrspurige Coulomb-Reibungskaskade innerhalb von Mikrosekunden nach der Ankunft der Wellenfront die Stoßenergie ablöst.Die nichtlineare Steifigkeitskurve sorgt für eine fortschreitend steigende Widerstandsfähigkeit, wodurch ein Boden unter Schock verhindert wird, ohne die Isolierung bei normalen Vibrationsniveaus zu beeinträchtigen..

F: Benötigt die JGX-2228D-665B eine elektrische Erdung oder Abschirmung?
A: Nein, die JGX-2228D-665B ist ein völlig passives mechanisches Gerät, das keinen Strom, keine Erdung und keine Abschirmung benötigt.Die harte anodisierte Oberflächenbehandlung an den Aluminiumstäben bietet tatsächlich eine elektrische Isolierung zwischen der Ausrüstung und der Montageoberfläche, die Verhinderung der Bildung von Bodenschleife ­ eine häufige Lärmquelle in sensiblen Messsystemen.

F: Kann der JGX-2228D-665B für spezifische EMV-Anforderungen angepasst werden?
A: Ja. Unser Ingenieursteam kann das Barmaterial, die Oberflächenbehandlung, das Buschmaterial und das Montage-Lochmuster so konfigurieren, dass sie Ihren spezifischen EMV- und magnetischen Anforderungen entsprechen.und mechanische AnforderungenWir liefern regelmäßig kundenspezifische Konfigurationen für Medizintechnik-OEMs, Hersteller von Halbleitergeräten und Hersteller wissenschaftlicher Instrumente.Kontaktieren Sie uns mit Ihren Spezifikationen für eine technische Beratung.

F: Welche Dokumentation ist für die EMV/MRT-Konformitätsprüfung verfügbar?
A: Wir liefern Materialzertifikate nach EN 10204 3.1 einschließlich Daten der magnetischen Durchlässigkeitsprüfung, ISO 9001:2015 Qualitätssystemzertifizierung, RoHS-Konformitätsdokumentation,und gegebenenfalls CE-Kennzeichnung.Maßgeschneiderte Prüfberichte für bestimmte Materialeigenschaften können für OEM-Qualifizierungsprogramme erstellt werden.

Unternehmensinformationen Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Mikrowelle Co., Ltd ist der professionelle Hersteller von Vibrationsisolatoren und Halterungen, die hochwertige Energieabsorption und Vibrationsisolationslösungen für eine Vielzahl von kommerziellen,Industrie und der Schwerindustrie.

Unsere Produkte umfassen eine breite Palette, darunter Drahtseil-Vibrationsisolatoren, elastomere Stoßhalter, Reibungsdämpfer und Stoßdämpfer sowie LC-Filter und Mikrowellenkommunikationskomponenten.Die Firma wurde 2005 gegründet und hat sich seit zwei Jahrzehnten rasant entwickelt. Heute sind mehr als 500 Mitarbeiter beschäftigt, darunter über 100 Ingenieure und technische Experten.Das Unternehmen hat seinen Hauptsitz in Xi'an High-Tech-Zone, Shaanxi, China, mit 800 Quadratmetern eigener Produktions- und F&E-Anlagen.

Jetzt bedienen wir Kunden in mehr als 31 Provinzen in China und fast 25 Übersee-Ländern. Wir bieten Schwingungsschutzlösungen für Motorantriebe, Lüftersysteme, Stanzmaschinen, Aufzüge,Kompressoren, chemische Verarbeitungsanlagen, Eisenbahn- und U-Bahnsysteme, Brückenbau, mechanische Ausrüstung, Großbau, Tonstudios, Theater, Fahrzeuge, Schiffe,und Industrieanlagen aller Art.

Kontaktieren Sie uns noch heute, um zu sehen, wie unsere Produkte Ihren spezifischen Anwendungsbedürfnissen von Geräten dienen können,oder Sie können einen unserer zahlreichen Vertreter finden, um Ihnen zu helfen, Ihre Produktanforderungen zu erfüllenWir sind spezialisiert auf Anwendungs-spezifische Isolationsdesign mit besonderer Expertise in EMC-kompatible und magnetisch saubere Installationen für medizinische, wissenschaftliche und Telekommunikationsumgebungen.

Zertifizierungen und Qualitätssicherung

• ISO 9001:2015 Qualitätsmanagementsystem Zertifiziert
• Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates
• Materialzertifikate nach EN 10204 3.1 Verfügbar (einschließlich Daten zur magnetischen Durchlässigkeit)
• CE-Kennzeichnung auf Anfrage
• Individuelle EMV/MRI-Kompatibilitätsdokumentation Verfügbar für die OEM-Qualifikation
