JGX-0240D-4.5A Drahtseil-Schwingungsdämpfer, mehrachsig, große Verdrängung, Frequenzunabhängige Dämpfung

Name: JGX-0240D-4.5A Drahtseil-Schwingungsdämpfer, mehrachsig, große Verdrängung, Frequenzunabhängige Dämpfung
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0240D-4.5A
Availability: InStock

Markenname:	Hoan
Modellnummer:	JGX-0240D-4.5A
Mindestbestellmenge:	10 Stück
Zahlungsbedingungen:	L/C, D/A, D/P, T/T

Detailinformationen

Beschreibung des Produkts

Detailinformationen

Herkunftsort:

Shaanxi, China

Zertifizierung:

ISO 9001:2015

Kabelseildurchmesser:

4,5 Millimeter

Anzahl der Spulen:

Drahtseilmaterial:

Edelstahl 304

Betriebstemperaturbereich:

-70 °C bis +200 °C

Dämpfungsverhältnis:

≥ 15%

Eigenfrequenzbereich:

5-15 Hz

Hervorheben:

Mehrachsige Absorption großer Verdrängung

Frequenzunabhängige Dämpfungsleistung

Hohe Scher- und Zugfestigkeit

Beschreibung des Produkts

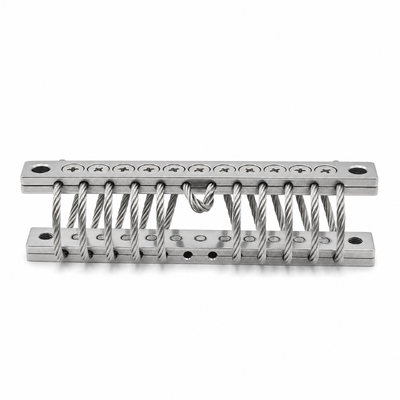

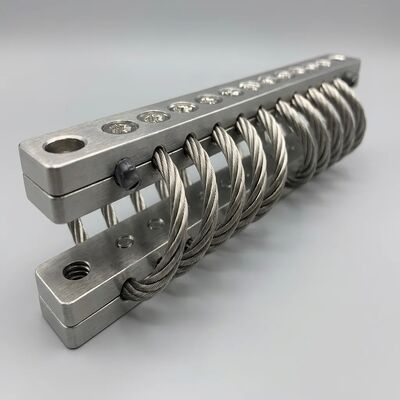

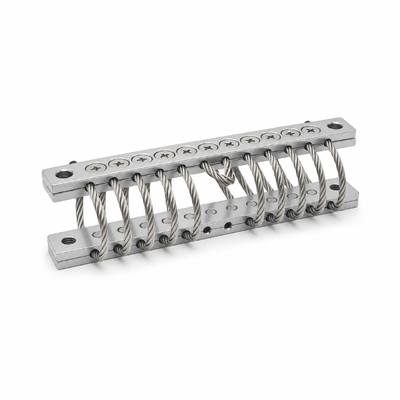

JGX-0240D-4.5A Drahtseil-Schwingungsdämpfer — Mehrachsige industrielle Dämpfungslösung

Der JGX-0240D-4.5A ist ein präzisionsgefertigter Drahtseil-Schwingungsdämpfer, der mehrachsige Großhub-Absorption neben frequenzunabhängiger Dämpfungsleistung liefert. Dieser Dämpfer basiert auf einer 8-spiraligen Edelstahl 304 Drahtseilkonstruktion, gepaart mit Montageblöcken aus Aluminiumlegierung 6061-T6, und bewältigt dynamische Auslenkungen gleichzeitig über Druck-, Scher- und Rollachsen — was ihn zu einer zuverlässigen Wahl für den Geräteschutz in den Bereichen industrielle Automatisierung, Schwerlasttransport, Energieerzeugung und Präzisionsfertigung macht.

Leistungsdaten & Laborvalidierung

Parameter	Messwert	Prüfmethode
Dämpfungsgrad	≥15%	Halbwrequenzbandbreitenmethode
Eigenfrequenzbereich	5-15 Hz	Gefegte Sinus-Anregung
Isolationswirkungsgrad bei Resonanz	≥85%	Transmissibilitätsmessung
Betriebstemperatur	-70°C bis +200°C	Temperaturkammer-Zyklierung
Ermüdungslebensdauer	>10⁷ Zyklen bei Nennlast	Beschleunigte Sinusprüfung
Drift nach 10⁶ Zyklen	< 3%	Kontinuierliche Überwachung

Jede Produktionscharge wird einer Stichprobenvalidierung gemäß den Richtlinien ISO 10816 und ISO 1940 unterzogen. Transmissibilitätskurven und Dämpfungskoeffizienten werden dokumentiert und sind auf Anfrage erhältlich.

Anwendungsszenarien

Industrielle Automatisierung

CNC-Bearbeitungszentren, Roboterarbeitszellen und automatisierte Inspektionsstationen profitieren von mehrachsiger Schwingungsisolierung, die die Positionierungsgenauigkeit während Hochgeschwindigkeits-Betriebszyklen aufrechterhält.

Schwerlasttransport & Logistik

Bordelektronik, Telemetrieeinheiten und Überwachungsgeräte in Lastwagen, Eisenbahnwaggons und Materialtransportfahrzeugen benötigen einen robusten Schwingungsschutz gegen straßeninduzierte Stöße und kontinuierliche niederfrequente Vibrationen.

Energie- & Stromerzeugung

Generatoraggregat-Instrumentierung, Turbinenüberwachungsmodule und Stromaufbereitungseinheiten, die in der Nähe von rotierenden Maschinen installiert sind, erfahren Breitbandschwingungen, die eine frequenzunabhängige Isolierung erfordern.

Präzisionsmessung & Labor

Analysenwaagen, Laserinterferometer und optische Messsysteme erzielen eine höhere Messwiederholbarkeit, wenn sie von Umgebungserschütterungen des Gebäudes und Störungen durch nahegelegene Geräte entkoppelt sind.

Technische Spezifikationen

Parameter	Spezifikation
Modellnummer	JGX-0240D-4.5A
Drahtseildurchmesser	4,5 mm
Anzahl der Spiralen	8
Tragfähigkeit (Druck)	0,5-2,5 kg
Tragfähigkeit (Scherung)	0,3-1,8 kg
Drahtseilmaterial	Edelstahl 304
Material des Montageblocks	Aluminiumlegierung 6061-T6
Dämpfungsgrad	≥15%
Eigenfrequenzbereich	5-15 Hz
Isolationswirkungsgrad	≥85% bei Resonanz
Befestigungsgewinde	M5
Einheitsgewicht	ca. 35 g
Oberflächenbehandlung	Elektropoliert
Konformität	ISO 10816, ISO 1940

Häufig gestellte Fragen

Wie unterscheidet sich die Drahtseildämpfung von Gummi- oder Federdämpfern?

Drahtseildämpfer nutzen Trockenreibung zwischen einzelnen Drahtlitzen, was inhärent frequenzunabhängig und temperaturstabil ist. Gummidämpfer weisen frequenz- und temperaturabhängige Steifigkeitsänderungen auf. Metallfederdämpfer bieten eine vernachlässigbare inhärente Dämpfung und erfordern typischerweise externe Dämpfer. Drahtseil kombiniert strukturelle Unterstützung und Dämpfung in einem einzigen, passiven Element.

Was ist die erwartete Lebensdauer des JGX-0240D-4.5A?

Labortests zeigen eine Ermüdungslebensdauer von über 10 Millionen Zyklen bei Nennlast mit weniger als 3% Leistungsdrift. Unter normalen industriellen Betriebsbedingungen ist eine Lebensdauer von 8-12 Jahren typisch, bevor ein Austausch empfohlen wird.

Kann dieser Dämpfer in Außeninstallationen verwendet werden?

Ja. Das SS304-Drahtseil und die elektropolierte Oberflächenbehandlung bieten ausreichende Korrosionsbeständigkeit für die meisten industriellen Außenumgebungen. Für Küsten- oder chemisch aggressive Atmosphären verweisen wir auf unsere Marine-Variante mit 316L-Edelstahlkonstruktion.
