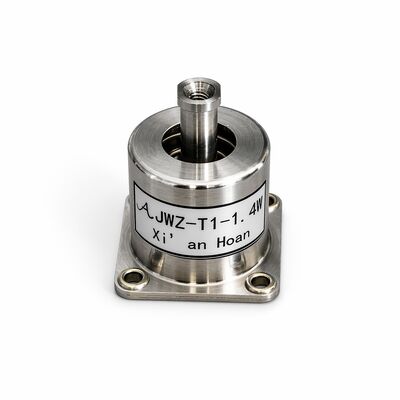

Der HOAN JWZ-T1-1.4W ist ein kompakter Vibrationsisolator, der für leichte Geräte entwickelt wurde, die unter Vibrations- und Stoßbedingungen eine kontrollierte Unterstützung benötigen.

Mit einer Nennlast von 1,4 kg und einem Betriebslastbereich von 1,2 bis 1,6 kg ist dieses Modell für Anlagen geeignet, bei denen das Gewicht der AnlagenMontagefläche und Verschiebung müssen sorgfältig kontrolliert werden.

Der Isolator bietet Bewegungsfähigkeit in vertikaler und horizontaler Richtung und hilft, die Übertragung mechanischer Vibrationen auf empfindliche Komponenten zu reduzieren.Die kompakte Aufbaukonstruktion macht sie auch für Geräte mit begrenztem Platz geeignet.

Produktübersicht

Das JWZ-T1-1.4W ist für eine zuverlässige Schwingungsdämmung von kleinen Instrumenten, elektronischen Baugruppen und Präzisionsgeräten ausgelegt.

Die Nennverschiebung beträgt 6 mm in der Z-Richtung und 3 mm in der XY-Richtung, so dass der Isolator auf Vibrationen und Bewegungen aus mehreren Richtungen reagieren kann.Das Modell hat eine spezifizierte Resonanzfrequenz von 10 Hz und wurde mit einem 5 g-Schocktest bewertet..

Das Produkt kann in einem Temperaturbereich von -45°C bis +75°C eingesetzt werden, wodurch es für den Einsatz in Umgebungen mit erheblichen Temperaturschwankungen geeignet ist.

Strukturdiagramm

Technische Parameter

Vibrationskurve und Stoßkurve

Typische Anwendungen

Der JWZ-T1-1.4W kann für leichte Ausrüstungsgegenstände wie

•Genauigkeitsgeräte
•Kompakte elektronische Module
•Kleine Kommunikationsgeräte
•Überwachungs- und Sensorikgeräte
•Optische oder bildgebende Anlagen
•Laboratorienausrüstung
•Steuerungsmodule
•Messgeräte
•Leichtgewichte Luft-Elektronik
•Kleine industrielle elektronische Baugruppen

Die endgültige Auswahl des Modells sollte auf der Grundlage des Gesamtgewichts der Ausrüstung, der Anzahl der Isolatoren, des Schwerpunkts, der Montagerichtung und der tatsächlichen Vibrations- oder Stoßbedingungen erfolgen.
