Gummi-Vibrationsisolatoren vom Typ KTX, zylindrische Doppelinnen-Antivibrationshalterungen
Sorgen Sie für einen leisen und stabilen Betrieb Ihrer Schwermaschinen
In modernen Industrieumgebungen beeinträchtigen unkontrollierte mechanische Vibrationen lautlos die Geräteleistung. Ständige Erschütterungen, Strukturresonanzen und übermäßiger Lärm führen zu beschleunigtem Maschinenverschleiß, vorzeitigen Ermüdungsausfällen, teuren ungeplanten Ausfallzeiten und gefährlicher Lärmbelästigung am Arbeitsplatz.
Leidet Ihr Maschinenpark unter diesen betrieblichen Engpässen?
Schneller Komponentenverschleiß: Empfindliche Zahnräder, elektronische Steuerplatinen und Strukturverbindungen werden ständig durch starke mechanische Vibrationen beeinträchtigt.
Ohrenbetäubender Lärmpegel: Hochfrequentes Brummen und niederfrequente Schläge von Motoren und Kompressoren stören die Bediener und verstoßen gegen Arbeitsschutzvorschriften.
Kürzere Lebensdauer der Geräte: Starre Installationen übertragen strukturelle Spannungen direkt zurück in die Maschinen und verkürzen so deren Lebensdauer erheblich.
Wir stellen Ihnen die „KTX-Typ-Doppel-Innengewinde-Gummischwingungsisolatoren“ vor – die ultimative professionelle technische Lösung, die entwickelt wurde, um Ihre Maschinen von strukturellen Resonanzen zu entkoppeln und einen leisen, hocheffizienten Betrieb wiederherzustellen.
Produktgalerie
Unsere beiden standardmäßigen zylindrischen Designs sind aus hochwertigen Materialien gefertigt, um erstklassige industrielle Leistung zu gewährleisten.
1.RDM (Doppel-Innengewinde) – Standardkonfiguration
Der DD-Typ verfügt über identische Innengewindebolzen, die an beiden Enden eingebettet sind, was ihn zur perfekten Wahl für kompakte, bündige Installationen macht, bei denen der Platz eine entscheidende Einschränkung darstellt.(Abbildung 1: Zylindrische Gummilager mit doppeltem Innengewinde vom Typ RDM – aus hochwertigem Naturkautschuk mit außergewöhnlichen Scher- und Druckdämpfungseigenschaften.)
2. KTX (Double Male Stud) – Vergleichs-/Alternativaufbau

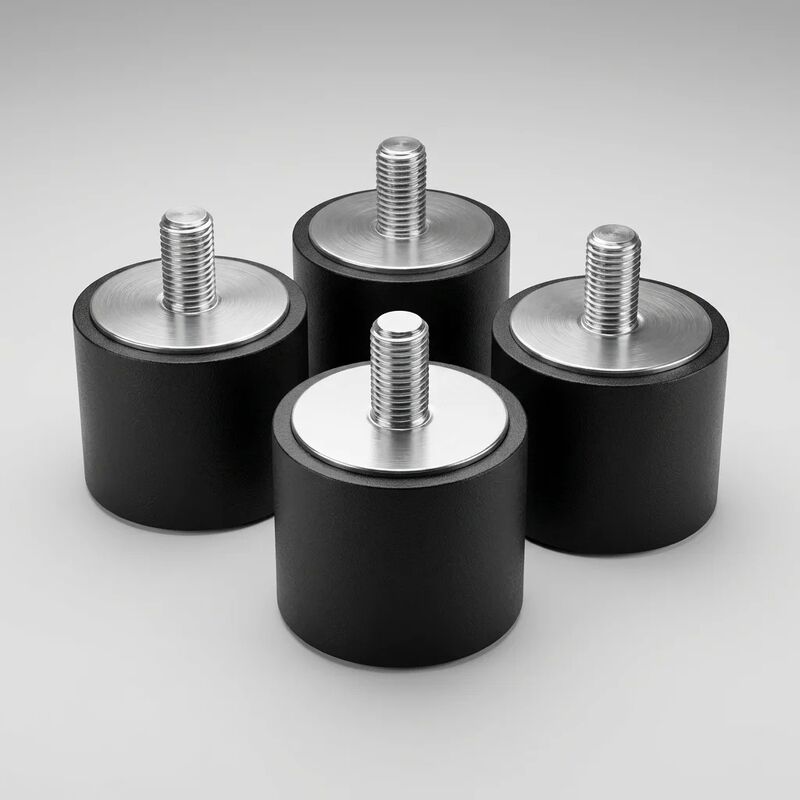

Für Aufbauten, die externe Bolzenkonfigurationen erfordern, bieten wir auch die VV-Typ-Serie an. Diese ermöglichen eine einfache Drop-In-Montage durch vorgebohrte Halterungen und können schnell an Ihre spezifische technische Zeichnung angepasst werden.(Abbildung 2: Benutzerdefinierte Montageoptionen – Vergleich unserer DD-Halterungen mit Doppelbuchse und der Serie mit Außengewinde für individuelle Installationskonfigurationen.)
Hauptmerkmale und Vorteile
Hochwertiger, hochelastischer Naturkautschuk: Hergestellt aus einer speziellen Naturkautschukmischung mit ausgezeichneter Elastizität, Dehnung und Reißfestigkeit. Unsere Standardhärte beträgt Shore A 55 und bietet die optimale Balance zwischen Belastbarkeit und Dämpfungseffizienz.
Hervorragende Vibrationsgeräuschdämpfung: Entwickelt, um bis zu 99 % der hochfrequenten und niederfrequenten Vibrationen zu absorbieren und mechanische Stoßwellen zu dämpfen, bevor sie in umliegende Strukturen oder Fundamente gelangen.
Thermochemische Metall-Gummi-Verbindung: Mithilfe modernster chemischer Vulkanisation wird unser Gummikörper strukturell mit den Metallplatten verbunden. Unsere Haftfestigkeit ist höher als die Zugfestigkeit des Gummis und stellt sicher, dass sich die Metallgewindeeinsätze auch bei maximaler Scherbelastung niemals lösen oder lösen.
Design mit doppeltem Innengewinde: Ausgestattet mit präzisionsgefertigten, standardmäßigen metrischen Innengewinden an beiden Enden (von M3 bis M16). Dieses kompakte, platzsparende Design eignet sich perfekt für interne oder flache Integrationen.
Korrosionsbeständige Metallteile: Standardmetallteile bestehen aus gelb oder blau verzinktem Stahl, um Rost und Oxidation zu widerstehen. Sonderanfertigungen können aus Edelstahl SUS304 oder SUS316 in Marinequalität für chemische Reinigung und stark korrosive Umgebungen hergestellt werden.
Hervorragende Witterungs- und Alterungsbeständigkeit: Speziell behandelt, um UV-Strahlung, Ozon, Hitze und mäßiger Öleinwirkung zu widerstehen und eine lange Lebensdauer in anspruchsvollen Industrieumgebungen zu gewährleisten.
Technische Spezifikationen
Jedes Produkt wird strengen Qualitätsprüfungen unterzogen, um genaue Maßtoleranzen und Belastbarkeit sicherzustellen. Nachfolgend finden Sie die vollständige Spezifikationstabelle für die RDMType-Serie:
|
Modell
|
D(mm) |
Hmm) |
M(mm) |
| RDM8×8 |
8 |
8 |
3 |
| RDM10×10 |
10 |
10 |
3/4 |
| RDM15×15 |
15 |
15 |
4 |
| RDM20×20 |
20 |
20 |
6 |
| RDM20×30 |
20 |
30 |
6 |
| RDM25×20 |
25 |
20 |
6 |
| RDM25×25 |
25 |
25 |
6 |
| RDM25×30 |
25 |
30 |
6 |
| RDM25×40 |
25 |
40 |
8 |
| RDM30×20 |
30 |
20 |
8 |
| RDM30×30 |
30 |
30 |
8 |
| RDM40×20 |
40 |
20 |
8/10 |
| RDM40×30 |
40 |
30 |
8/10 |
| RDM40×40 |
40 |
40 |
8/10 |
| RDM40×50 |
40 |
50 |
10 |
| RDM50×30 |
50 |
30 |
10 |
| RDM50×40 |
50 |
40 |
10 |
| RDM50×50 |
50 |
50 |
10 |
| RDM60×40 |
60 |
40 |
12 |
| RDM75×40 |
75 |
40 |
12 |
| RDM100×50 |
100 |
50 |
16 |
Universelle Anwendungen
Gummilager vom Typ RDM sind eine zuverlässige Wahl für Ingenieure und Hersteller auf der ganzen Welt. Sie sind bei einer Vielzahl von Geräten äußerst effektiv:
Luftkompressor-Gebläse: Dämpft massive hin- und hergehende Strukturkräfte und verhindert so, dass der Kompressor über den Lagerboden „läuft“.
Diesel-Benzinmotoren: Isoliert niederfrequentes Verbrennungsgeräusch und starke Rotationskraftungleichgewichte.
Wasserpumpen HVAC-Flüssigkeitssysteme: Absorbiert Flüssigkeitspulsationsvibrationen, um strukturelle Ermüdung und Schweißnahtrisse in angeschlossenen Rohrleitungen zu verhindern.
Wechselrichter für Schweißgeräte: Schützt empfindliche interne Leiterplatten (PCBs) und Mikrochips vor hochfrequenten Stößen.
Generatoren Lichtmaschinen: Sorgt für einen leisen, isolierten Betrieb für Standby- oder Primärkraftwerke.
Allgemeine Industriemaschinen: Hervorragend geeignet für Ventilatoren, Gebläse, schwere Förderbänder, Förderrollen, Schiffsausrüstung und landwirtschaftliche Maschinen.
