Hoan 100611 Schwerwerkzeugmaschinen Gummi-Schockdämpfer-PadsQ235 Stahlverstärkte Anti-Vibrations-Pads

Hoan 100611 Gummi-Stoßdämpfer-Pads für robuste Werkzeugmaschinen, verstärkte Anti-Vibrations-Pads aus Q235-Stahl

Stoppen Sie zerstörerische Bodenstöße, Maschinendrift und Betonermüdung an der Quelle

In Hochleistungsfertigungsanlagen erzeugen Hochleistungsmaschinen wie hydraulische Pressen, CNC-Zentren, Stanzpressen und Schmiedehämmer enorme kinetische Energie. Wenn diese massiven Stoßwellen nicht kontrolliert werden, breiten sie sich als Körperschallschwingungen direkt im Betonfundament der Anlage aus. Mit der Zeit führt dies zu strukturellen Rissen, schnellem Verschleiß teurer Maschinenkomponenten, kritischem Verlust der Werkzeuggenauigkeit und einem ohrenbetäubenden akustischen Brummen, das gegen industrielle Sicherheitsstandards verstößt.
Ist Ihre Einrichtung mit diesen hohen Betriebsrisiken konfrontiert?
Beton- und Gebäudeschäden:Wiederholte Mikroeinschläge pulverisieren Betonbodenplatten, beschädigen umgebende Struktursäulen und lösen im Boden verankerte Schrauben.
Verlust der Werkzeuggenauigkeit:Hochfrequente Vibrationen verursachen Werkzeugflattern, was zu schlechter Oberflächengüte, falsch ausgerichteten CNC-Koordinatenpfaden und Ausschusswerkstücken führt.
Schwere akustische Resonanz:Niederfrequente Stoßwellen wandern durch den Boden und werden als Luftschall wieder abgestrahlt, was zu einer Umgebung mit hohem Dezibelpegel und Ermüdung des Bedieners führt.
Maschinengang und -verschiebung:Nicht verankertes schweres Gerät driftet langsam von seinem vorgesehenen Standort ab, gefährdet die Sicherheit des Bedieners und unterbricht die Versorgungsleitungen.
Die hochbelastbaren Gummi-Stoßdämpferpolster für Werkzeugmaschinen vom Typ Hoan 100611 bieten eine kompromisslose professionelle Entkopplungslösung. Der Hoan 100611 wurde speziell für extreme Belastungsumgebungen entwickeltSerie vereint die hohe Elastizität von hochwertigem vulkanisiertem Naturkautschuk mit der extremen Belastbarkeit einer eingebauten Q235-Baustahlplatte.

Produktgalerie

Die Hoan 100611-Serie ist für die Bewältigung enormer statischer Belastungen und starker dynamischer Stöße ausgelegt und verfügt über eine einzigartige doppelseitige Struktur, um maximale Stabilität und Entkopplungsleistung zu bieten.

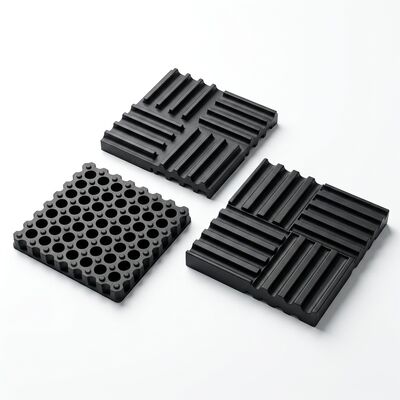

1. Hoan 100611 Hochleistungs-Stoßdämpferpolster (Standardkonfiguration)

Die Oberseite bietet eine gleichmäßige, starre Schnittstelle zur Verteilung des Maschinenfußgewichts, verhindert lokale Spannungskonzentrationen und sorgt für eine perfekte Ausrichtung.(Abbildung 1: ALJ48 Heavy-Duty MachineTool Gummi-Stoßdämpferpolster mit robustem, vulkanisiertem Naturkautschuk und einer inneren Strukturstahlverstärkung.)

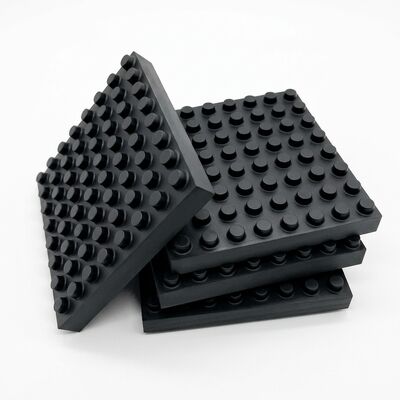

2. Hochleistungs-Bodenprofil, praktische Installationsansicht
Eine Nahaufnahme, die das hochentwickelte Bodenprofil hervorhebt und die Tiefloch-Pneumatikkammermatrix, rutschfeste Vorsprünge und die Vielseitigkeit bei der Installation unter schweren Maschinen und Geräten zeigt.(Abbildung 2: Konstruiertes Bodenprofil – Die Mehrpunkt-Tiefloch-Vakuumnäpfe und Vorsprünge schließen Lufteinschlüsse ein, um die Dämpfungseffizienz zu vervielfachen und gleichzeitig maximalen seitlichen Halt zu bieten.)

Hauptmerkmale Vorteile

Eingebaute Q235-Baustahlplatte:Die meisten Vollgummi-Pads leiden unter starker örtlicher Belastung, Ausbeulung und Scherriss unter schweren Maschinenfundamenten. Die Hoan 100611-Serie verfügt in ihrem Kern über eine robuste, sandgestrahlte Q235-Stahlplatte. Dieser Struktureinsatz fungiert als Lastausgleicher und verteilt massive vertikale Kräfte gleichmäßig über den gesamten Elastomerkörper, verhindert Scherversagen und stellt sicher, dass die Maschine perfekt eben bleibt.
Erweiterter Tiefloch-Vorsprungsboden:Die Bodenfläche ist mit einer Matrix aus tiefen, zylindrischen Relieflöchern versehen, die von erhabenen konzentrischen Vorsprüngen umgeben sind. Diese Geometrie erfüllt zwei wichtige technische Funktionen:
A. Formfaktoroptimierung:Da Gummi volumenmäßig nahezu inkompressibel ist (o ≈ 0,5 Poissonzahl), benötigt es Platz zum Ausbeulen. Die tiefen Löcher sorgen für ein internes Expansionsvolumen und optimieren so die dynamische Durchbiegung.
B. Pneumatische Stoßdämpfung:Die in den tiefen Hohlräumen eingeschlossene Luft fungiert als sekundäre Luftfeder. Bei plötzlichen Stößen wird die Luft pneumatisch komprimiert, absorbiert Stoßwellen mit hoher Amplitude und blockiert die Ausbreitung von Körperschall.
C. Griff mit hoher Reibung:Die Umfangsvorsprünge fungieren als hochbelastbare Saugkanten, die die statische Reibung und die mechanische Verzahnung mit Betonböden vervielfachen, um ein Abdriften der Maschine ohne aggressive chemische Klebstoffe zu verhindern.
Extreme Lastanpassungsfähigkeit (30 kg bis 6000 kg):Die Hoan 100611-Serie umfasst 5 verschiedene Modelle und bietet ein unglaublich breites Anwendungsspektrum. Ganz gleich, ob es sich um ein kommerzielles Laufband oder ein mehrere Tonnen schweres CNC-Fräszentrum handelt, die physischen Abmessungen und Nennkapazitäten sind perfekt auf Ihre spezifischen technischen Anforderungen abgestimmt.
Hochdämpfendes Elastomer in Industriequalität:Dieses Pad besteht aus einer hochwertigen, mit Schwefel vulkanisierten Naturkautschukverbindung (NR) und bietet hervorragende Elastizität und geringes Kriechen. Es ist äußerst beständig gegen Rissausbreitung, Hitzealterung, Ozon und Feuchtigkeit und garantiert eine Lebensdauer von mehr als 10+ Jahren unter Dauerbelastung.

Detaillierte Spezifikationen

Die folgende Tabelle zeigt die genauen technischen Parameter für die Produktfamilie Hoan 100611. Zur Unterstützung professioneller Statikberechnungen und Maschinenaufstellungsplanung sind diese Werte zertifiziert:

4 professionelle Installationsmethoden

Um unterschiedliche Maschinendesigns, Bodentypen und dynamische Kraftvektoren zu berücksichtigen, unterstützt die Hoan 100611-Serie vier verschiedene, praxiserprobte Installationskonfigurationen:
Methode 1: Direkte Platzierung unter dem Fuß
Anwendungsbereich:Ideal für CNC-Drehmaschinen, Schleifmaschinen, kommerzielle Laufbänder und Hilfsanlagen mit minimalen Seitenkräften und ohne Notwendigkeit einer starren mechanischen Verankerung.
Verfahren:
A. Reinigen Sie die Betonbodenoberfläche gründlich und stellen Sie sicher, dass sie frei von losem Sand, Wasser und Schneidöl ist.
B. Heben Sie den Maschinenfuß mit einem Hochleistungs-Hydraulikheber oder Portal an.
C. Schieben Sie das Hoan 100611-Pad direkt unter die Mitte der Nivellierhalterung oder des Stützbeins der Maschine.d. Senken Sie die Maschine langsam ab und stellen Sie sicher, dass der Standfuß direkt auf der flachen Oberseite der Unterlage aufliegt.

Methode 2: Verschraubte Bodenankermontage

Anwendungsbereich:Entwickelt für Maschinen, die mäßigen seitlichen Kräften ausgesetzt sind, wie z. B. Industriemischer mit hohem Drehmoment, Ventilatoren und Kolbenpumpen.
Verfahren:
A. Positionieren Sie das Hoan 100611-Pad unter dem Maschinenbein und markieren Sie den Mittelpunkt auf dem Betonboden.b. Schieben Sie die Unterlage zur Seite, bohren Sie ein Führungsloch in den Beton und setzen Sie einen robusten, dehnbaren Bodenankerbolzen ein.
C. Richten Sie das Hoan 100611-Pad über dem Ankerbolzen neu aus.
D. Installieren Sie eine weiche Hochleistungs-Gummischeibe/Isoliermanschette oben auf dem Montageflansch der Maschine, um direkten Metall-zu-Metall-Kontakt („akustische Überbrückung“) zu verhindern.
e. Führen Sie die Strukturschraube durch das Befestigungsloch der Maschine und die Gummischeibe und schrauben Sie sie dann in den Bodenspreizanker. Gemäß Spezifikation anziehen, um eine belastbare, vibrationsisolierte Befestigung zu gewährleisten.

Methode 3: Mehrschichtiges Reihenstapeln
Anwendungsbereich:Konzipiert für hochempfindliche wissenschaftliche oder medizinische Prüfgeräte, hochauflösende optische Tische oder Geräte, die eine extreme statische Ablenkung und extrem niedrige Eigenfrequenzen erfordern (um niederfrequente mikroseismische Vibrationen zu isolieren).
Verfahren:
A. Platzieren Sie das erste Hoan 100611-Pad direkt auf der Betonplatte.
B. Legen Sie ein 3 mm bis 5 mm dickes feuerverzinktes Stahlblech (zugeschnitten, um genau auf die LxB-Grundfläche des Pads zu passen) auf das erste Pad. Dieses Blatt fungiert als strukturelle Trennwand.c. Legen Sie ein zweites Hoan 100611-Pad auf das Stahltrennblech.d. Bei Bedarf wiederholen (bis zu 3 gestapelte Schichten). Die dazwischenliegenden Stahlbleche verteilen Druckspannungen, verhindern ein Knicken des Elastomers und halten die Baugruppe auch bei hohen Belastungen rotationsstabil.

Methode 4: Bodenanker mit Umfangsbegrenzern
Anwendungsbereich:Verpflichtend für Maschinen, die starken seitlichen Stößen mit hoher Geschwindigkeit und massiven horizontalen Scherkräften ausgesetzt sind, wie z. B. Stanzpressen, Hochgeschwindigkeits-Stanzscheren und hydraulische Schmiedemaschinen.
Verfahren:
A. Installieren Sie die Hoan 100611-Pads direkt unter dem Grundrahmen der Hauptmaschine gemäß Methode 1, um die enorme vertikale statische und dynamische Kompression zu bewältigen.
B. Installieren Sie unabhängige, starre Stahlbegrenzer oder „Anschläge“ auf dem Betonboden, der alle vier Ecken des Maschinengrundrahmens unmittelbar umgibt.
C. Befestigen Sie diese Umfangsbegrenzer mit robusten mechanischen Ankerbolzen am Boden.d. Legen Sie eine Lage Gummipolsterung mit hoher Härte oder ein vertikales Hoan 100611-Pad zwischen den Stahlbegrenzungselementen und dem Maschinenrahmen ein. Dadurch werden massive seitliche Trägheitskräfte bei Hubumkehrungen absorbiert und gleichzeitig ein Springen, Gehen oder Kippen der Maschine verhindert.

Universelle Anwendungen

Die Hoan 100611-Serie genießt weltweites Vertrauen bei hochintensiven Industrie-, Gewerbe- und Hochbauprojekten:
Präzisions-CNC-Bearbeitungszentren:Drehmaschinen, Fräsmaschinen, Bohrwerke und Funkenerosionsmaschinen (EDM), die eine Maßhaltigkeit im Submikrometerbereich erfordern.
Hochgeschwindigkeits-Stanzpressen:Isoliert massive zyklische dynamische Stoßwellen, schützt die Werksplatte und verhindert die Übertragung von Vibrationen auf benachbarte Büros.
Schwere hydraulische Pressen und Schmiedemaschinen:Absorbiert vertikale Lastspitzen mit hoher Amplitude und schützt so das Fundament vor Ermüdungsrissen.
Gewerbliche Laufbänder für Fitnessstudios:Isoliert wiederholt auftretende Fußaufprallstöße und verhindert so, dass starke strukturelle Geräusche in Wohnraumdecken oder angrenzende Büros gelangen.
Scherbiegeausrüstung:Absorbiert die plötzlichen mechanischen Rückfederkräfte, die beim Bruch von Metallplatten und bei Biegezyklen mit hohem Drehmoment entstehen.
Schwere HVAC-Anlagenräume:Entkoppelt mehrere Tonnen schwere Wasserkühler, industrielle Kühltürme und schwere Rotationsluftkompressoren.
