Schwere mechanische Vibrationen und Geräuschbelastung durch Strukturen beseitigen

In modernen gewerblichen Gebäuden und schweren Industrieanlagen stellt das durch Strukturen verursachte Lärm eine anhaltende und kostspielige technische Herausforderung dar.und wechselseitige Kompressor-Schocks direkt in Betonböden übertragenDiese Energie bewegt sich als solide Schallwellen durch die Säulen des Gebäudes, schwingt ganze Grundrisse, verursacht Lärmbeschwerden, löst Rohrverbindungen und stört hochpräzise Geräte.
Wenn Sie sich mit:
Strukturelle Geräuschübertragung: Niedrigfrequente Schallgeräusche und -geräusche, die sich von den Räumen für mechanische Geräte über die Bodenplatten in Büroräume oder Wohnräume ausbreiten.
HVAC-Rohrverbindungsbelastung: starke Vibrationen in Wasserpumpen oder Kühlern, die zu Rohrmüdigkeit führen, was zu Flüssigkeitslecks und Schweißspalten führt.
Verlust der Kalibrierung des Geräts: Feine Laborwaagen oder optische Sensoren registrieren Bodenvibrationen, was zu unzuverlässigen Ablesungen führt.
Die Hoan 100301 Modular Rubber Vibration Isolation Pads stellen die ultimative professionelle Entkopplungslösung dar.Diese schwere "Waffle" Pad-Serie nutzt eine, aufgestapelte Konfiguration, um Strukturenergie zu absorbieren und leise Maschinenbetriebe zu erreichen.

Produktgalerie

Unsere 100301-Serie verfügt über ein technisches, doppelseitiges Waffeldesign, das Rutsch verhindert, die dynamische Abbiegung erhöht und eine gleichmäßige Lastverteilung gewährleistet.

1. Hoan 100301 Modularer Gummi-Schwingungspad (Standardkonfiguration)

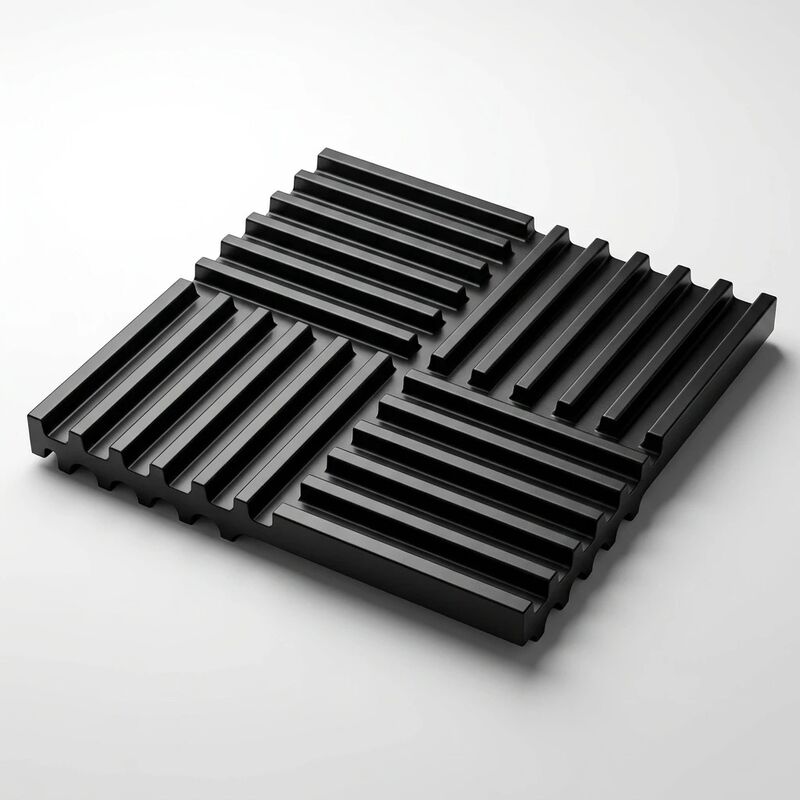

Mit einer hochleistungsfähigen Waffeleinrichtung, die mehrrichtungige Vakuumtaschen erzeugt, bietet dieses Pad eine hervorragende statische Reibungs- und Stoßdämmung.(Abbildung 1:Hoan 100301 Waffel Anti-Vibrations Gummi Pad-Präzisionsgeformtes Naturkautschuk mit modularen Verriegelungsverbindungen für eine flexible Größe.)

2Grid-Oberfläche und Materialqualität

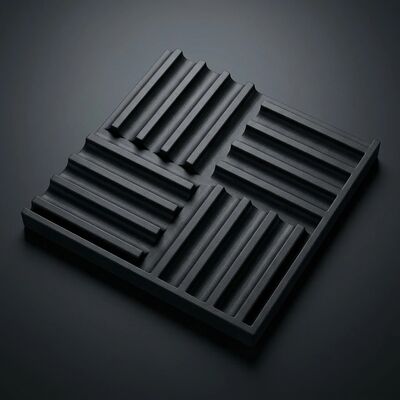

Eine Nahaufnahme zeigt unser hochwertiges vulkanisiertes Elastomer, das eine gleichbleibende Wandstärke und eine hohe Reißbeständigkeit aufweist und für anspruchsvolle Strukturumgebungen entwickelt wurde.(Abbildung 2: Oberflächenprofil-Detail-Thedense-Waffelnetz sorgt für optimale Scheregegegebenheiten und verhindert Feuchtigkeits- oder Ölansammlungen unter dem Pad.)

Hauptmerkmale Vorteile

Modulär verriegeltes Fliesenkonzept:Die Standard-Einblöcke misst 85 mm x 85 mm x 20 mm.Einzelne Blöcke können nahtlos in größere Matten angeschlossen werden, um mit jeder Ausrüstungsbasis übereinzustimmen oder vor Ort mit einem Nutzmesser zu schneiden, ohne die Stabilität der Kanten oder die Belastbarkeit zu verlieren.
Stackbare Mehrschichtleistung (1 bis 4 Schichten):Die 100301 unterstützt gestapelte Installationen bis zu 4 Schichten hoch (Gesamthöhen: 20mm, 43mm, 66mm und 89mm).Durch Einfügen von 3 mm galvanisierten Stahlplatten zwischen den Schichten, um Kompressionslasten zu verteilenDas System senkt seine natürliche Frequenz auf 5,3 Hz, um maximale Niederfrequenzschutz zu gewährleisten.
Hochdämpfende Naturkautschukformulierung:Eine spezielle Mischung aus NR (Natural Rubber), Neopren oder EPDM sorgt für eine überlegene Energieabsorption. Es absorbiert bis zu 99% der Hochfrequenz-Mikro-Schocks, was es perfekt für Hochgeschwindigkeitsmotoren, Generatoren,und industrielle Kühlgeräte.Nomenklatur/TeilZahlensystem:
Erste Ziffer (Härte):So ist beispielsweise 6 für 60 Shore A (Standard) geeignet. Optional können weiches 4 (40 Shore A) oder extrem starres 8 (80 Shore A) angepasst werden.
Zweite Ziffer (Block):Definiert die Fußabdruckkonfiguration (1 = 1 Block, 2 = 2 Blöcke, 4 = 4 Blöcke, 6 = 6 Blöcke,8 = 8 Blöcke).
Dritte Ziffer nach dem Bindestrich (Schichten):Geben Sie die Anzahl der gestapelten Schichten an (1 bis 4 Schichten, getrennt durch 3 mm Lastverteilungsplatten).

Hohe Chemikalienbeständigkeit:Zusammensetzung zur Abwehr von UV-Strahlung, Ozon, MoosDies ermöglicht eine wartungsfreie Lebensdauer von mehr als 10 Jahren in rauen Umgebungen.

Detaillierte Spezifikationen (Hoan 100301-Serie - 60 Shore A Härte)

Die nachstehende Tabelle enthält die vollständigen technischen Spezifikationen für die Standard-Produktfamilie 40, 60 und 80 Shore Aproduct (mit 60 Shore A als Basis).Diese Parameter sind vollständig zertifiziert, um zuverlässige mechanische Berechnungen zu gewährleisten.:

Technische Anwendungen

Hoan 100301 Modular Vibration Pads sind weltweit von Akustikberatern, MEP-Auftragnehmern und Maschinenbauern vertraut, um sowohl Hochfrequenzgeräusche als auch niedrigfrequente schwere Einschläge zu isolieren.
Kühltürme für HVAC-Systeme:Ideal für die Anbringung von unter dem Dach montierten Luftbehandlungseinheiten (AHUs), Kühlern und Verdunstungskondensatoren, um zu verhindern, dass Vibrationen durch Betonkonstruktionen widerhallen.Schwere Flüssigkeitswasserpumpen und -lüfter:Wasserpumpen und Zentrifugalventiler für den Umlauf mit hohem Volumen, die Strukturrohre vor Müdigkeitskrecken schützen.
mit einer Leistung von mehr als 1000 W undAbsorbiert hochenergetische vertikale und horizontale unausgewogene Kräfte, stabilisiert Kompressorrutschen ohne starre Bodenverankerung.
Zartes Labor Fundament:Schützt Hochvergrößerungs-Elektronenmikroskope, Koordinatenmessmaschinen (CMMs) und optische Tabellen vor Umgebungsabschwingungen.
Architektonische schwimmende Böden Akustikräume:Häufig bei der Konstruktion von Theaterböden, Hotelgeneratorräumen, Aufnahmestudios und mechanischen Anlagenräumen verwendet, um eine hocheffiziente akustische Entkopplung herzustellen.
